| 查看: 3136 | 回复: 12 | ||
-YUN-金虫 (正式写手)
|
[求助]
Ansys热力分析求助 已有3人参与
|
|

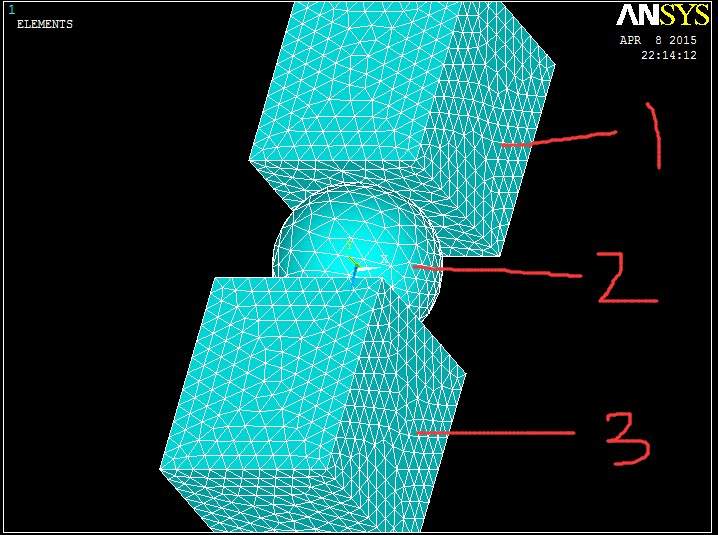

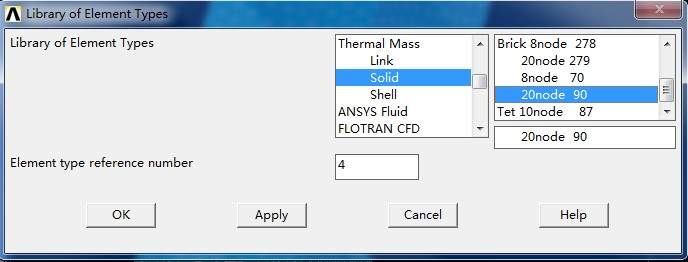

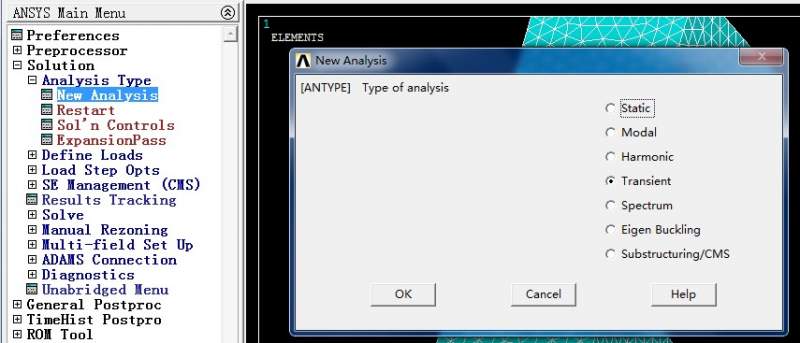

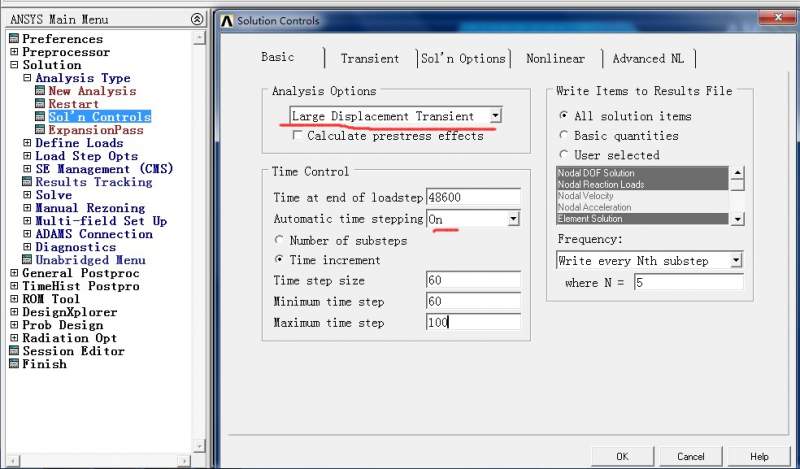

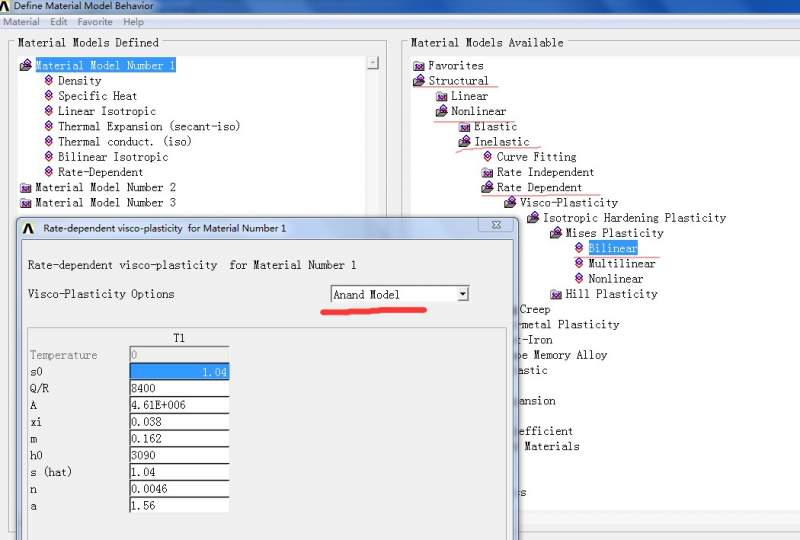

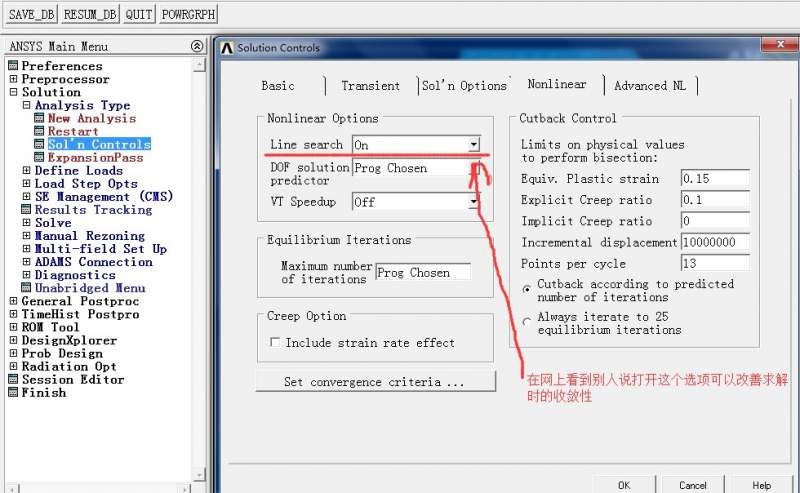

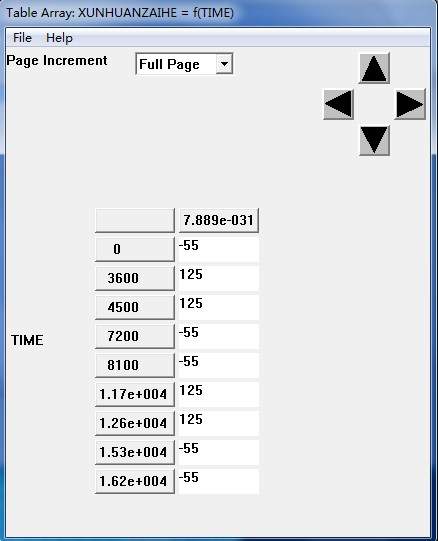

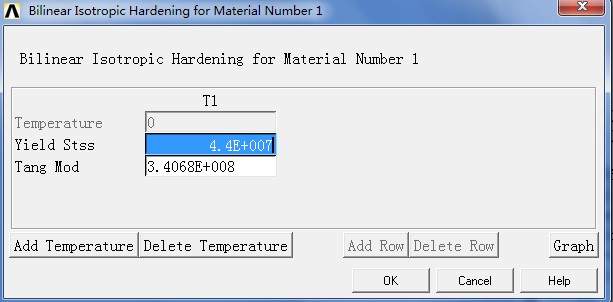

大家好，最近用我要用ansys求出下面这个模型（图片1）在循环温度载荷下的应力、应变以及某个节点的应力、应变的周期变化情况（模型1、3为长方体，模型2为截顶球，模型1、3都是当成线弹性材料处理，模型2要当成粘塑性材料处理，要用到Anand本构模型）。 我的思路是先进行热分析再进行结构分析，但是现在结构分析这部分出现了问题，求解的时候求解几分钟后就停止了求解，没有出现“solve is done”，到后处理程序中读取最后一步求解结果，然后进入plot rusult中查看图形，只能查看位移图，选择其他的比如应力图、应变图等都提示数据不可用。我怀疑是不是在建立材料模型的时候出错了，因为我之前试过把模型2的材料也当成线弹性材料来处理，输入的材料参数类型和模型1、3是一样的，这种情况下按照上面步骤做出来的结果能得到位移图，应力图，应变图，但都是弹性范围内的，无法得到塑性变形图。想让大家帮我看看是什么原因，我的操作步骤是这样的： 1、建立几何模型 2、建立三个材料模型。模型1、3都定义了密度，比热容，导热系数，热膨胀系数，弹性模量，泊松比。模型2定义了密度，比热容，导热系数，热膨胀系数，弹性模量，泊松比，屈服极限，切线模量，Anand模型参数（后面这三个参数的设置步骤如图片2、3）。 3、添加单元类型，我添加的是thermal mass下的solid90（图片4） 4、划分网格; 5、定义分析类型为瞬态分析，进入Sol'n Ctr，在basic选项下设置载荷步的数据:载荷步结束时间48600(因为我的载荷每个周期是8100秒，一共加载6个周期)，子步载荷时间60,最小子步载荷时间60，最大子步载荷时间100，设置自动载荷步为on,选择大变形;在noliear选项下设置line search为on。（图片5、6、7） 6、定义循环温度载荷:我是通过功能菜单栏上的parameters菜单创建一个表格来定义温度随时间变化的。（图片8、9） 7、加载。将温度载荷加在模型表面。 8、求解，进行热分析。 9、求解完成后卸掉所有载荷，选择结构分析，转换单元类型，转换后变成为solid186。 10、添加边界条件。我是在模型3的底部的面上添加约束all DOF，值为零(因为我假设模型3为刚性固定的) 11、加载。选择刚才热分析得到的.rth文件加载到模型上。 12、求解。 以前没学过Ansys，现在边学边用，我用的是Ansys14.0。麻烦各位大神帮我看看，谢谢！  1.jpg  2.jpg  3.jpg  4.jpg  5.jpg  6.jpg  7.jpg  8.jpg  9.jpg |
回复此楼» 猜你喜欢
本人考085602 化学工程 专硕
已经有9人回复
-
材料与化工一志愿南昌大学327求调剂推荐
已经有7人回复
-
326求调剂
已经有3人回复
-
焦虑
已经有8人回复
-
308求调剂
已经有4人回复
-
NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗
已经有14人回复
-
化学调剂0703
已经有7人回复
-
327求调剂
已经有11人回复
-
调剂
已经有8人回复
-
梁成伟老师课题组欢迎你的加入
已经有7人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS相变与热力耦合分析
已经有15人回复
- Ansys热接触分析接触单元中的接触导热系数TCC设置
已经有19人回复
- ansys学习资料
已经有16人回复
- ansys 简单的瞬态热分析问题
已经有7人回复
- ansys热应力分析
已经有4人回复
- ANSYS热应力分析
已经有3人回复
- 热分析 和 ANSYS APDL
已经有4人回复
- ansys 热力耦合
已经有17人回复
- ANSYS散热分析求助！
已经有4人回复
- Ansys热力学分析中的温度定义
已经有4人回复
- 求助如何利用ansys进行疲劳仿真分析
已经有5人回复
- ansys暂态热分析
已经有8人回复
- 求助！！！ANSYS带质量的模态分析。
已经有4人回复
- ansys瞬态热分析求助
已经有21人回复
- 【求助】ansys 热分析，最低温度怎么设定（新手入门，勿喷）
已经有9人回复
- Ansys分析结果图，求指导怎么看！！
已经有8人回复
- Ansys热分析怎么结果一样啊！
已经有13人回复
- ANSYS热力学实例
已经有3人回复
- 【求助】使用ANSYS做热分析时突然退出...
已经有7人回复
- 【求助】ANSYS 10.0热力学有限元分析实例指导教程
已经有10人回复
星星虾
木虫 (著名写手)
- 应助: 187 (高中生)
- 金币: 6431.4
- 散金: 40
- 红花: 21
- 帖子: 2992
- 在线: 1411.8小时
- 虫号: 1782141
- 注册: 2012-04-27
- 专业: 宇宙学
2楼2015-04-09 05:14:46
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
-YUN-: 金币+20, ★有帮助, 感谢回帖 2015-04-23 23:20:34
感谢参与，应助指数 +1
-YUN-: 金币+20, ★有帮助, 感谢回帖 2015-04-23 23:20:34
|
本帖内容被屏蔽 |
3楼2015-04-09 08:51:54
阿七不笨
金虫 (正式写手)
- 应助: 27 (小学生)
- 金币: 2225.3
- 散金: 3
- 红花: 1
- 帖子: 721
- 在线: 236.2小时
- 虫号: 2716890
- 注册: 2013-10-11
- 性别: GG
- 专业: 机械结构强度学
4楼2015-04-09 10:03:15
最后的美食
铁虫 (初入文坛)
- 应助: 5 (幼儿园)
- 金币: 579.7
- 散金: 15
- 帖子: 41
- 在线: 8.5小时
- 虫号: 3278882
- 注册: 2014-06-17
- 性别: GG
- 专业: 零件成形制造
5楼2015-04-09 12:07:24
6楼2015-04-09 16:50:24
-YUN-
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 899.5
- 散金: 283
- 帖子: 312
- 在线: 203.3小时
- 虫号: 1589569
- 注册: 2012-01-29
- 性别: GG
- 专业: 零件加工制造
7楼2015-04-09 22:07:23
-YUN-
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 899.5
- 散金: 283
- 帖子: 312
- 在线: 203.3小时
- 虫号: 1589569
- 注册: 2012-01-29
- 性别: GG
- 专业: 零件加工制造
现在老师给了一个相似的分析例子的命令流给我慢慢看，正在学习中 8楼2015-04-09 22:10:04
