[求助]
一个简单的ansys瞬态动力学，碰撞分析中遇到的一个疑问 已有1人参与
|
||
|

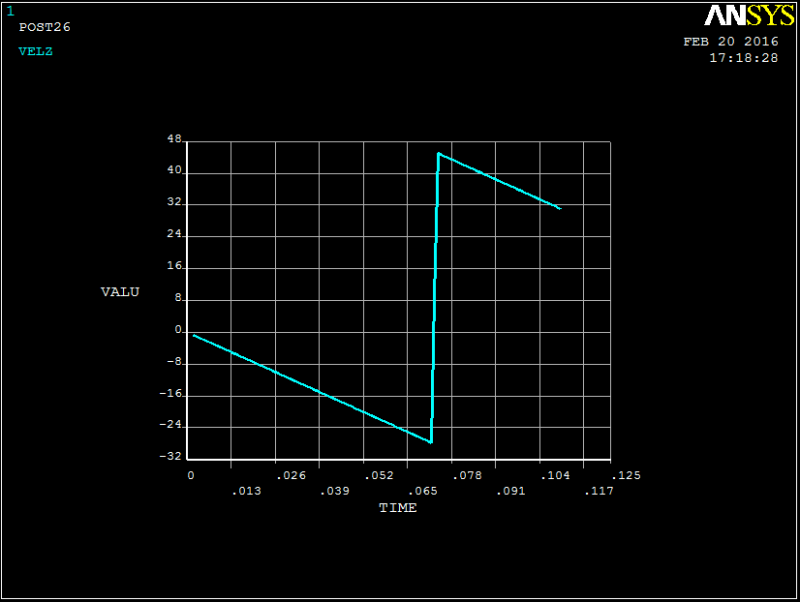

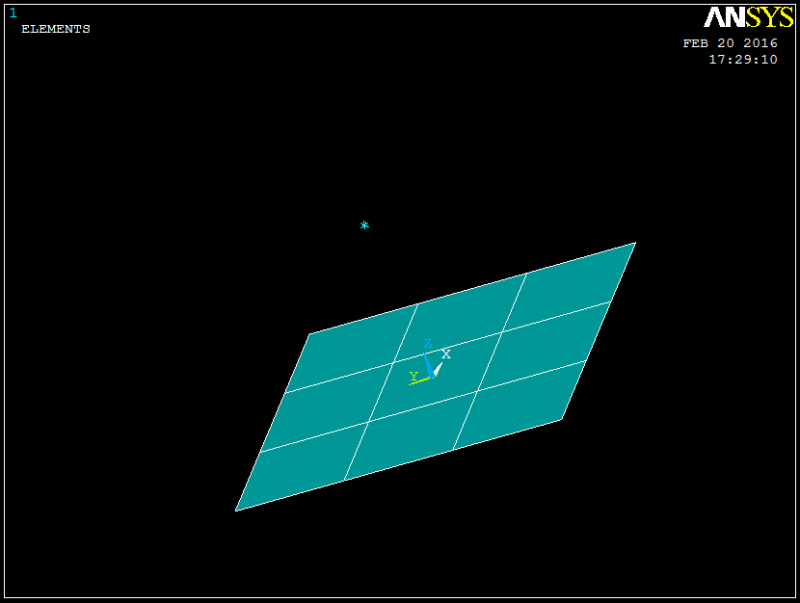

模拟的是一个质量点碰撞一块板（shell单元），质量点收到一个大小为重力的力向板冲去，如图所示。结果反弹速度竟然比碰撞前的速度要大很多，不知道是什么原因。 这个速度会随着板的质量而改变，密度越小则反弹速度越小  单元.png  速度.png |
回复此楼» 猜你喜欢
材料专硕283求调剂
已经有7人回复
-
一志愿北京2，材料与化工308求调剂
已经有4人回复
-
求调剂
已经有5人回复
-
一志愿9材料学硕297已过六级求调剂推荐
已经有8人回复
-
278求调剂
已经有9人回复
-
285求调剂
已经有5人回复
-
一志愿武理材料工程302调剂环化或化工
已经有20人回复
-
348求调剂
已经有3人回复
-
本科211 分数293请求调剂
已经有3人回复
-
一志愿南农090401，268，求调剂
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ansys简单问题求助，急！
已经有12人回复
- 请问ansys一个简单的热分析问题
已经有2人回复
- ANSYS_Workbench_V14.0_实例精解
已经有91人回复
- ansys 简单的瞬态热分析问题
已经有7人回复
- 请问一个ansys问题 应该比较简单
已经有2人回复
- ANSYS的节点内力问题
已经有5人回复
- 关于ansys ls-dyna结果显示的一个奇怪现象求助
已经有10人回复
- 《ANSYS APDL高级工程应用实例分析与二次开发》-周宁-命令流
已经有162人回复
- 三点弯曲的梁的精细分析，ansys
已经有10人回复
- ANSYS中应力强度因子与J积分的计算[转载]
已经有5人回复
- 求高手指点，ANSYS新手求教一个非常简单的问题
已经有6人回复
- 岩土工程ANSYS经典72例（含命令代码）
已经有284人回复
- ANSYS14.0
已经有15人回复
- ansys中beam3计算的一个问题
已经有3人回复
- ANSYS数据后处理软件
已经有24人回复
- 【资源】电驴上的ANSYS v13 Win32|win64光盘镜像
已经有6人回复
- 【资源】《ANSYS高级有限元仿真》(ANSYS PRODUCTS V12 WIN32)[光盘镜像]
已经有14人回复
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
x634039989: 金币+5, ★★★★★最佳答案, 感谢 2016-02-22 22:26:53
感谢参与，应助指数 +1
x634039989: 金币+5, ★★★★★最佳答案, 感谢 2016-02-22 22:26:53
| 显示模拟，你这板子网格加密，计算捕捉点太少。能量吸收 包括内能（变形），沙漏 振动耗散。如果是反弹很大应该是量物体刚度接近， |
» 本帖已获得的红花（最新10朵）
x634039989
9楼2016-02-22 10:29:39
2楼2016-02-20 20:00:42
3楼2016-02-20 20:01:50
4楼2016-02-20 20:02:46
5楼2016-02-20 20:03:40
|
命令流如下 /PREP7 ANTYPE,TRANS ! NONLINEAR TRANSIENT DYNAMIC ANALYSIS ET,1,MASS21, , ,2 ET,2,CONTA175,,1 ET,3,TARGE170 R,1,.5 R,2,, RMOD,2,6,-1.2 ! PIN BALL REGION N,1, , ,1 TYPE,1 REAL,1 E,1 ! MASS ELEMENT TYPE,2 REAL,2 E,1 ! CONTACT ELEMENT k,2,-1,1 k,3,-1,-1 k,4,1,-1 k,5,1,1 a,2,3,4,5 mp,ex,1,2e11 mp,prxy,1,0.3 mp,dens,1,7.8e1 r,10 real,10 ! TARGET ELEMENT et,4,shell181 sectype,1,shell secdata,0.01,1 allsel aatt,1,,4,,1 amesh,1 TYPE,3 REAL,2 TSHAP,quad esurf,,top nsel,,loc,x,-1 d,all,all nsel,,loc,x,1 d,all,all ALLSEL,ALL FINISH /SOLU SOLCONTROL,0 NSUBST,10 timint,off d,1,uz,-20e-3 allsel KBC,0 ! STEP ACCELERATION CHANGE CNVTOL,F,1,1E-5 ! FORCE CONVERGENCE CRITERIA TIME,1E-3 ! RELEASE MASS USING SMALL TIME STEP SOLVE OUTRES,,1 NSUBST,109 timint,on ! INTEGRATION TIME STEP OF 0.001 IN SECOND LOAD STEP TIME,.11 ddele,all,all ! TIME TO ALLOW THE MASS TO REACH ITS LARGEST DEFLECTION SOLVE FINISH /post26 nsol,2,1,uz nsol,3,1,vel,z !xvar,2 plvar,2 |
6楼2016-02-20 20:05:43
7楼2016-02-20 20:06:44
8楼2016-02-20 20:09:12
10楼2016-02-22 21:20:03
