[求助] 三点弯曲的梁的精细分析，ansys 已有2人参与

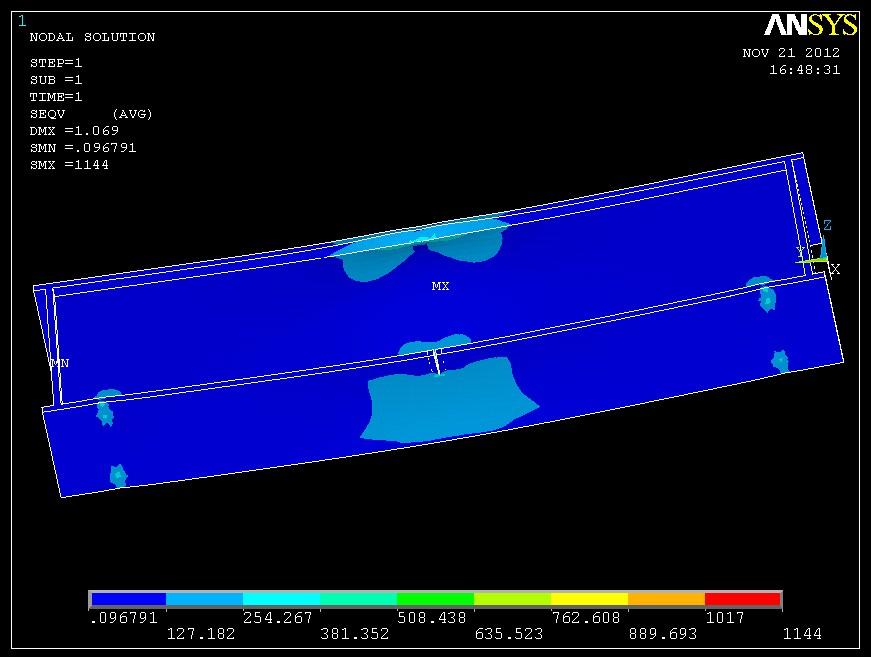

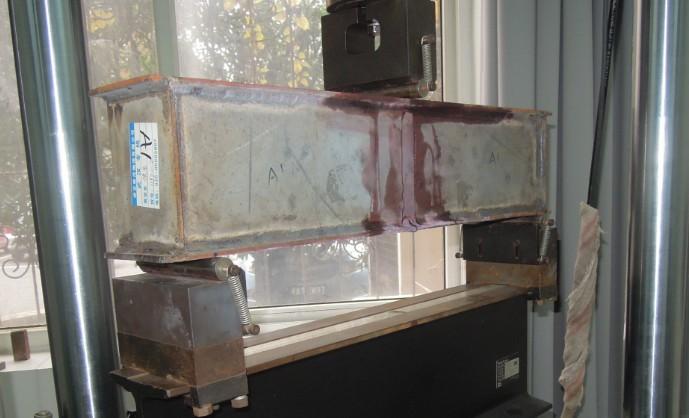

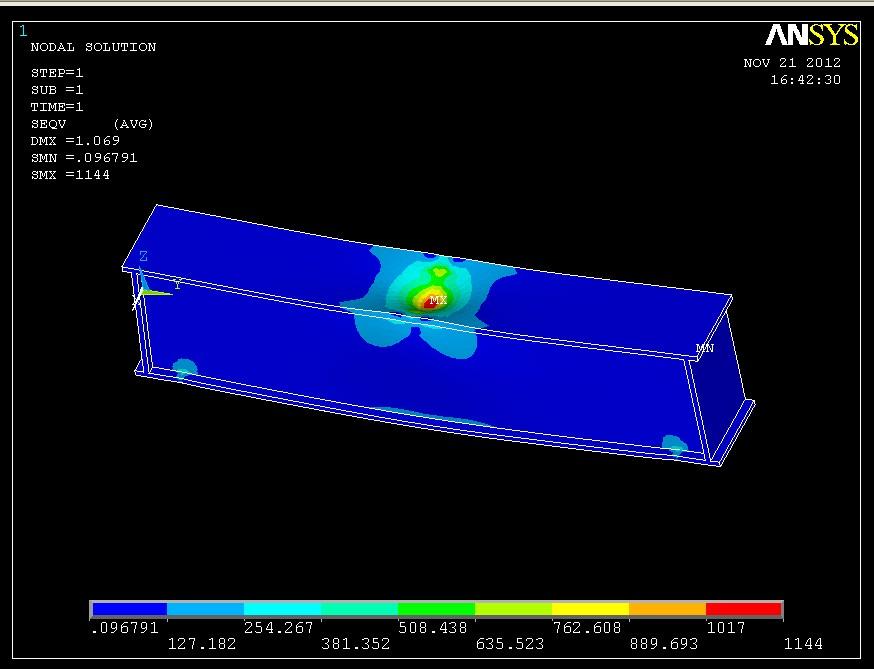

简单弯曲的箱型梁，见图。
在下翼板上有一处裂纹，我想用ansys计算裂尖的应力强度因子。帮助给推介的单元是plane82和solid95，因为这个梁是三维的，而82单元之能再XY平面立面分析，所以就用了三维单位。
但是！除了用梁单元算出来的结果比较正常，用板、和实体都有非常大的应力集中，在施加力和约束的地方。而在远离施加力和约束的地方，力的大小和梁单元差不多。
我看自己现在是不得不用实体单元，因为要算K。但是应力集中怎么解决呢？
我现在的加载方式是这样的。上翼板中央建了一个10*100的小面积（整个梁长是150*100*650,150是梁高），然后在该面积上施加均不力。位移约束在实际约束的位置建了一列节点，按照简支梁约束的。
请问我要怎么修改才能得到没有应力集中的结果啊。。。实际中接触的地方没有那么大的应力啊。
最好不要涉及接触分析。我试了试接触，不懂的太多。如果一定需要接触，还望点拨点拨！







回复此楼
