[求助]
icem划分圆柱体网格问题 已有1人参与
|
|

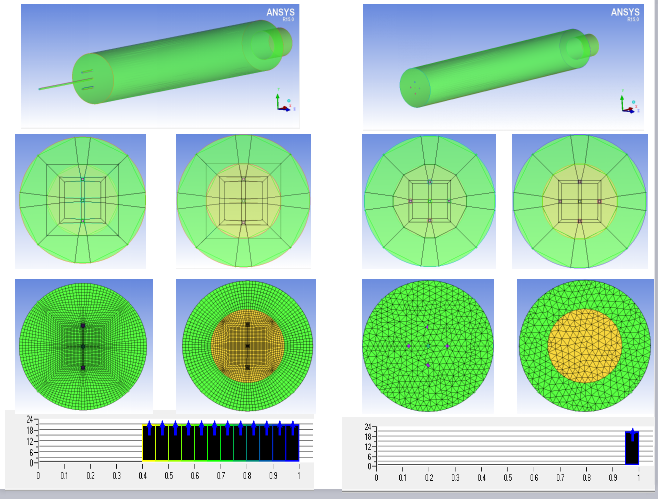

在一个圆柱体的面上有多个圆面，如何将每个圆面进行o-grid划分？ 之前做过类似的模型并成功画出，这次简化了模型反而画不出了。 这次通过手动将上下两面的点基本对齐，不知道是否对提升网格质量有用？ 模型和block文件已上传，求大神帮忙解答，谢谢。  左边为之前的模型，右边为目前的（简化后）模型。 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : sikong.tin
- 附件 2 : zuizhong123.blk
2016-01-04 15:10:43, 71.59 K
2016-01-04 15:10:44, 50.94 K
