内部有挖空圆柱的长方体用ICEM-CFD划分结构化网格 已有2人参与
|
|

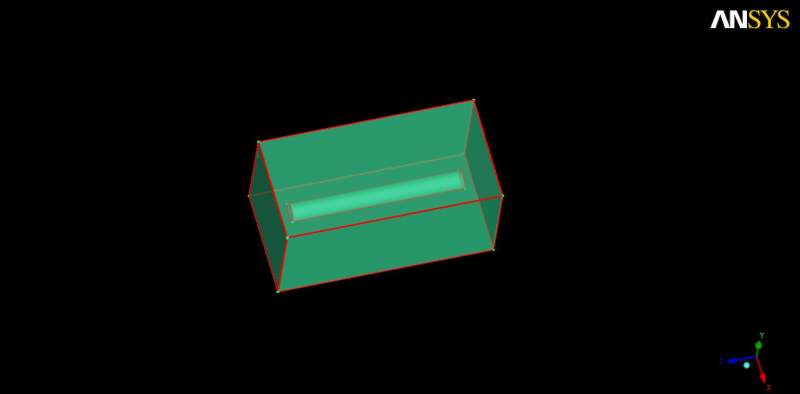

各位大神，本人做练习的时候，尝试用CFD对这个三维几何体（见图片）进行结构化网格划分：长方体，中间内部挖有圆柱（不与外界相通）。自己做过尝试，但不知道对内部圆柱进行O-Grid的时候该怎么做。而且，切割划分块的时候把握不好，质量一直上不去。请各位大神赐教，感激~~~~  model.jpg |
