有倒圆角的圆柱腔体结构化网格划分（by icem）
|

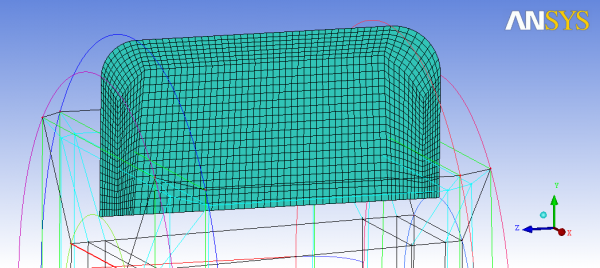

最近开始使用icem进行网格的划分，其中的O-BLOCK网格划分功能尤其方便，在对有弧面几何体进行网格划分时效率很高。下面是我针对有倒圆角的圆柱腔体进行结构化网格划分时想到的一种划分办法。BLOCK划分和最终效果如下，下图只是介绍这种方法，对各参数没有进行最终优化。本人初学icem，若有更好的办法希望各虫友们多多分享。 几何模型.png  block划分.png  premesh.png  网格切面图.png  determinant2x2x2检查.png  angle检查.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : .blk
- 附件 2 : practice_1.tin
2013-11-01 12:19:02, 18.04 K
2013-11-01 12:19:03, 46.47 K
