应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » CeO2材料氧化预处理后H2-TPR低温区基线抬高的现象
北京石油化工学院2026年研究生招生接收调剂公告
221/3返回列表123下一页
查看: 2377  |  回复: 21
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

luciferosa

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

[求助] CeO2材料氧化预处理后H2-TPR低温区基线抬高的现象 已有4人参与

大家好！本人最近在研究CeO2材料H2-TPR时候发现一个问题。如下图所示，当CeO2经过O2预处理后（300℃，10% O2/He处理10分钟），低温区（<250℃）出现了明显的基线抬高现象，而同样的材料经过还原预处理（300℃，5% H2/Ar处理10分钟）后就没有类似现象。如果先还原，再氧化，还是会出现同样的基线抬高现象。想请教各位大侠这个低温区的基线抬高该怎么解释呀？谢谢啦！

另：我用的仪器是麦克的 Autochem II 2920，每次氧化（或者还原）处理后都会降至-20℃通入He吹扫10分钟

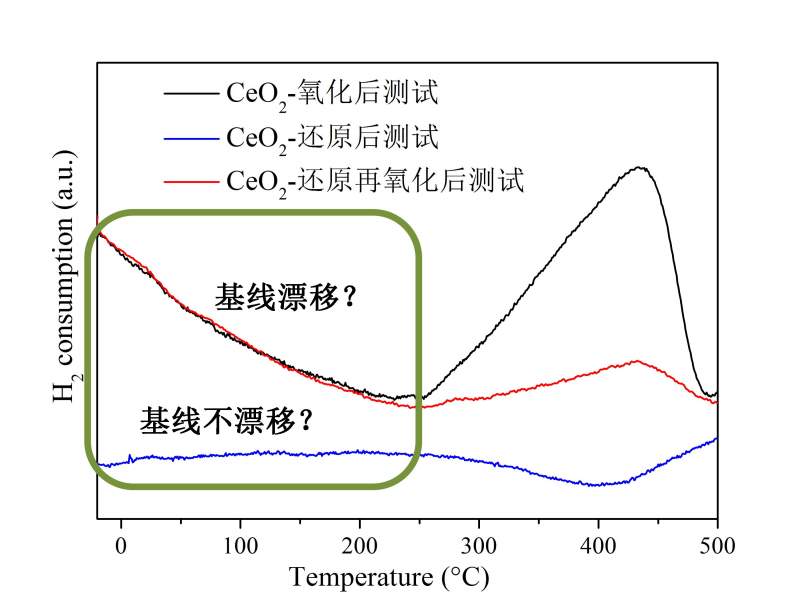

CeO2材料氧化预处理后H2-TPR低温区基线抬高的现象
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-15 11:02:58
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

luciferosa

主管区长
2楼2015-12-15 12:01:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

luciferosa

主管区长
3楼2015-12-15 12:40:04
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

luciferosa

专家顾问
4楼2015-12-15 13:41:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

luciferosa

专家顾问
5楼2015-12-15 16:07:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

arthas_007

超级版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
luciferosa: 金币+5, ★有帮助, 谢谢 2015-12-16 07:07:18
看你用的什么仪器测的， 上面那两个基线不平应该是信号还没有稳定下来 你就开始测试了。
赞一下 回复此楼
6楼2015-12-15 17:20:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

cholocate5

实习版主

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
luciferosa: 金币+10, ★有帮助, 谢谢 2015-12-16 07:11:16
吹扫的时间有点短，还有就是会不会是表面吸附氧脱附了，氧化铈是储氧材料，温度低的时候表面氧并没有被氢还原或是部分被氢还原而更多出现了脱附？

发自小木虫Android客户端
赞一下 回复此楼
7楼2015-12-15 20:44:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

luciferosa

管理员

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
6楼: Originally posted by arthas_007 at 2015-12-15 17:20:16
看你用的什么仪器测的， 上面那两个基线不平应该是信号还没有稳定下来 你就开始测试了。

谢谢，但我发现不预氧化的话就不会出现这个现象，比如预还原后处理时间和条件都与预氧化一致，却不会有基线抬高。而且以上结果重复性非常好，做了3遍曲线都完全重合，不太像是误差所致，这是何解？

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-12-16 07:09:51
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

luciferosa

主管区长

优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！优秀！！有木有！！！
引用回帖:
7楼: Originally posted by cholocate5 at 2015-12-15 20:44:31
吹扫的时间有点短，还有就是会不会是表面吸附氧脱附了，氧化铈是储氧材料，温度低的时候表面氧并没有被氢还原或是部分被氢还原而更多出现了脱附？

嗯，有可能。不过表面吸附氧脱附温度一般也在200℃以上了，这个更像是基线本身的抬高。不知道TPR里面导致基线抬高能有几种原因？

发自小木虫Android客户端
赞一下 回复此楼
9楼2015-12-16 07:13:14
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

新虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
luciferosa: 金币+10, ★有帮助 2015-12-16 11:01:34
有可能是样品本身的特性，它的表面氧流动性太大。你出现漂移的两次都是接触过氧气的。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2015-12-16 07:44:46
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 luciferosa 的主题更新
221/3返回列表123下一页
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 290求调剂 +5 dfffsar 2026-03-29 5/250 2026-04-01 19:45 by 6781022
[考研] 材料专硕调剂 +15 椰椰。 2026-03-29 15/750 2026-04-01 17:52 by JYD2011
[考研] 【求调剂】085601材料工程专硕 | 总分272 | +10 脚滑的守法公民 2026-03-27 10/500 2026-04-01 17:23 by pies112
[考研] 282求调剂 +15 ycy1201 2026-04-01 17/850 2026-04-01 16:54 by vgtyfty
[考研] 一志愿同济大学323分（080500）求调剂 +4 yikeniu 2026-04-01 4/200 2026-04-01 14:06 by asdfzly
[考研] 一志愿北京科技大学材料学硕328分求调剂 +4 1段时间 2026-03-31 5/250 2026-03-31 19:56 by wxiongid
[考研] 0856求调剂 +9 楒桉 2026-03-28 9/450 2026-03-31 19:06 by 暮泽12
[考研] 254材料与化工求调剂 +3 翰冬林楠 2026-03-30 4/200 2026-03-31 17:53 by yishunmin
[考研] 080500-315分复试调剂 +9 上岸3821 2026-03-31 9/450 2026-03-31 17:29 by 唐沐儿
[考研] 262求调剂 +7 ZZ..000 2026-03-30 8/400 2026-03-31 10:05 by cal0306
[考研] 274求调剂 +6 xiao爱同学 2026-03-30 6/300 2026-03-31 10:04 by cal0306
[考研] 303求调剂 +7 DLkz1314. 2026-03-30 7/350 2026-03-30 21:07 by peike
[考研] 293求调剂 +3 末未mm 2026-03-30 5/250 2026-03-30 17:23 by 王保杰33
[考研] 342求调剂 +4 加油a李zs 2026-03-26 4/200 2026-03-30 16:39 by 晶体之美
[考研] 求调剂 +10 张zz111 2026-03-27 11/550 2026-03-30 09:17 by 无际的草原
[考研] 340求调剂 +6 Amber00 2026-03-26 6/300 2026-03-29 12:06 by 无际的草原
[考研] 本科双非材料，跨考一志愿华电085801电气，283求调剂，任何专业都可以 +6 芝士雪baoo 2026-03-28 8/400 2026-03-29 08:16 by 松花缸1201
[考研] 394求调剂 +3 好事多磨静候佳� 2026-03-26 5/250 2026-03-28 14:24 by 唐沐儿
[考研] 315分求调剂 +7 26考研上岸版26 2026-03-26 7/350 2026-03-28 04:05 by fmesaito
[考研] 295求调剂 +5 1428151015 2026-03-27 6/300 2026-03-28 04:04 by fmesaito
信息提示
关闭
请填处理意见
关闭
