[交流] 关于OpenGL显示物体边缘的问题，求助各位高手

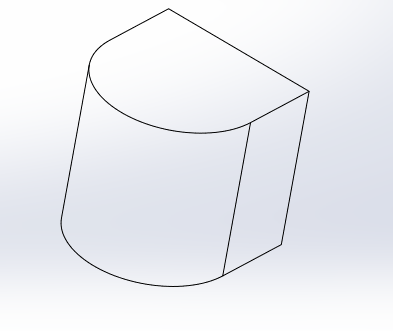

我用OpenGL画一个物体只显示它的边缘线，就像在SolidWorks的线框模式那样，如第一幅图那样。
但我看网上人说用可以用多边形线框模式绘制，但我绘制出来的效果如第二幅图那样，物体面上多了一些不必要的线。。
想请教一下有没有大神知道SolidWorks这种效果的画法？

关于OpenGL显示物体边缘的问题，求助各位高手
回复此楼

» 猜你喜欢
1楼 2015-11-05 09:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Shredder-X

金虫 (小有名气)
这是第二幅图
关于OpenGL显示物体边缘的问题，求助各位高手-1
赞一下(2人) 回复此楼
2楼2015-11-05 09:32:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Shredder-X

金虫 (小有名气)
自顶

[ 发自小木虫客户端 ]
回复此楼
3楼2015-11-05 10:41:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arthur314

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第二副图是三角面片表面模型，未渲染就显示出了所有线条，要想只显示表面，需要渲染，如果只要边框可以将表面渲染成背景色

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-11-05 11:13:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Shredder-X

金虫 (小有名气)
引用回帖:
4楼: Originally posted by arthur314 at 2015-11-05 11:13:45
第二副图是三角面片表面模型，未渲染就显示出了所有线条，要想只显示表面，需要渲染，如果只要边框可以将表面渲染成背景色

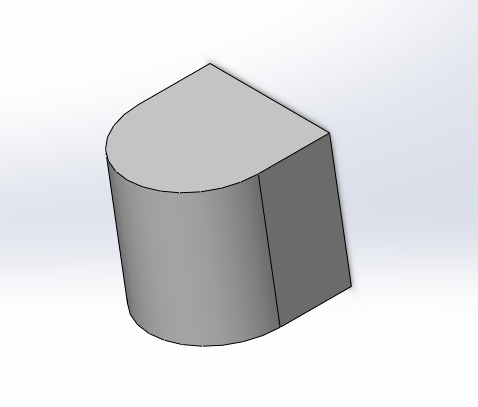

谢谢回复，如果我是要边框还有表面着色的呢？比如像第三幅图那样让边缘部分显示黑色线条，而面内的多余线条不显示黑色？
关于OpenGL显示物体边缘的问题，求助各位高手-2
赞一下 回复此楼
5楼2015-11-05 11:22:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arthur314

金虫 (小有名气)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Shredder-X: 金币+10 2015-11-05 12:05:25
这个好像不能单独为边框着色，你这个模型格式应该是STL格式，它记录的是所有三角面片顶点和法向量的信息，而并没有区分哪些点和线组成实体的边框。所以我觉得你一定要单独着色边框就得单独画这些边框线条。

发自小木虫Android客户端
赞一下 回复此楼
6楼2015-11-05 11:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stl409
7楼2015-11-05 11:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Shredder-X

金虫 (小有名气)
引用回帖:
6楼: Originally posted by arthur314 at 2015-11-05 11:28:11
这个好像不能单独为边框着色，你这个模型格式应该是STL格式，它记录的是所有三角面片顶点和法向量的信息，而并没有区分哪些点和线组成实体的边框。所以我觉得你一定要单独着色边框就得单独画这些边框线条。
...

原来如此，确实是stl，然后转为一系列数组导入的。不过我有的模型比较复杂，自己画边线不太可行。大哥有没有其他导入模型数据的方法，可以记录边框信息？

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2015-11-05 12:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arthur314

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by Shredder-X at 2015-11-05 12:08:45
原来如此，确实是stl，然后转为一系列数组导入的。不过我有的模型比较复杂，自己画边线不太可行。大哥有没有其他导入模型数据的方法，可以记录边框信息？
...

这个我没有做过，我也只用过STL格式的模型，其他格式的模型我也没用过。

发自小木虫Android客户端
赞一下 回复此楼
9楼2015-11-05 14:14:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuguiqiu
好  ！
10楼2015-11-05 14:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
