[求助] 求助：请问这种图是怎么做的？ 已有1人参与

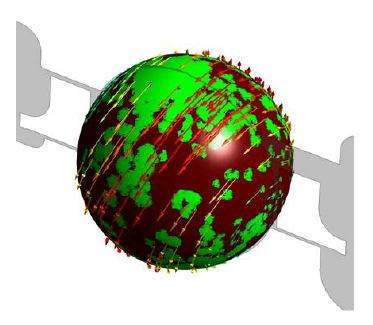

就是球表面有润滑油，可以看出其分布的图。是用CFD-post还是Tecplot做的？求熟悉的大神指点

求助：请问这种图是怎么做的？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-03 17:34:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gavin_1295

银虫 (初入文坛)
勿沉呀，会的大神给说说油膜怎么做的
赞一下 回复此楼
2楼2015-11-05 23:32:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jian36

木虫 (小有名气)
楼主你这个是在哪儿看到的啊？求分享啊
赞一下 回复此楼
3楼2015-11-06 10:01:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
Gavin_1295: 金币+10, ★★★很有帮助 2015-11-06 20:34:29
这个，可以再fluent中，用iso-surface画出油膜形状，然后用draw mesh选项结合secene画出球，并调整颜色，
在display option下调整油膜颜色
赞一下 回复此楼
4楼2015-11-06 18:30:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gavin_1295

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by gyctju at 2015-11-06 18:30:49
这个，可以再fluent中，用iso-surface画出油膜形状，然后用draw mesh选项结合secene画出球，并调整颜色，
在display option下调整油膜颜色

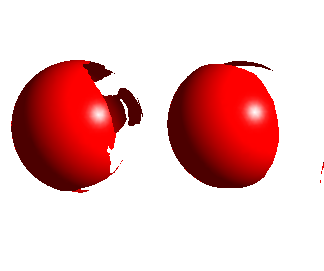

你好，我做出来是这种效果，全是一片的油膜，不能做出那种油滴的效果，你知道这是怎么回事吗？
求助：请问这种图是怎么做的？-1
赞一下 回复此楼
5楼2015-11-09 15:00:10
