[求助] Gambit划分网格问题 已有1人参与

怎样将图中四根小管划分间距为0.1的网格,而其他的大体划分为间隔为1的网格。
自己尝试split体,好像无法分隔体啊。

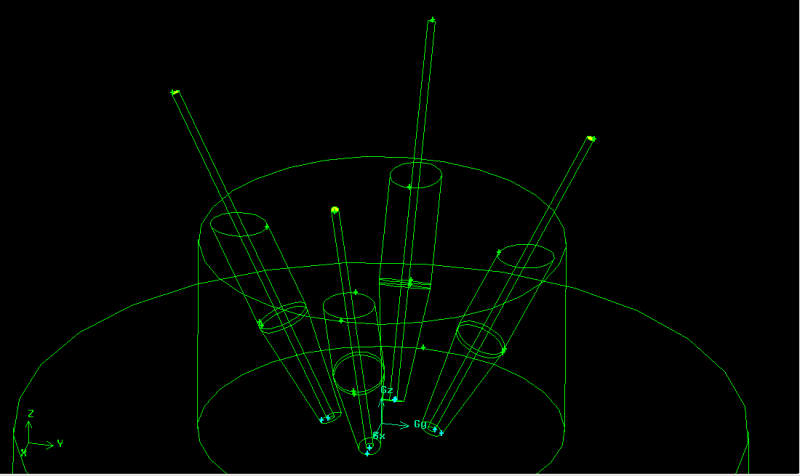

Gambit划分网格问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

etsebain

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
以圆柱与大体交界处的环做圆面, 然后split volume 即可
quand on veut, on peut
2楼2015-11-01 21:01:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heronwpu

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by etsebain at 2015-11-01 21:01:06
以圆柱与大体交界处的环做圆面, 然后split volume 即可

怎么做圆面,能否具体点?
3楼2015-11-02 08:34:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heronwpu

新虫 (初入文坛)

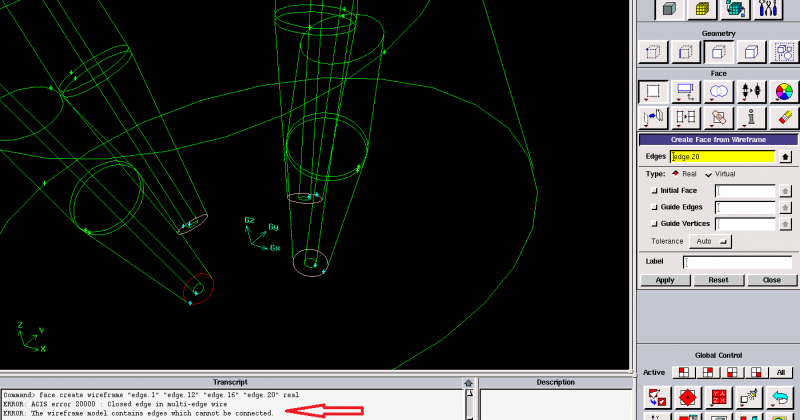

如图所示,直接画圆会报错啊。
Gambit划分网格问题-1

4楼2015-11-02 08:48:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

etsebain

银虫 (小有名气)

引用回帖:
4楼: Originally posted by heronwpu at 2015-11-02 08:48:10
如图所示,直接画圆会报错啊。

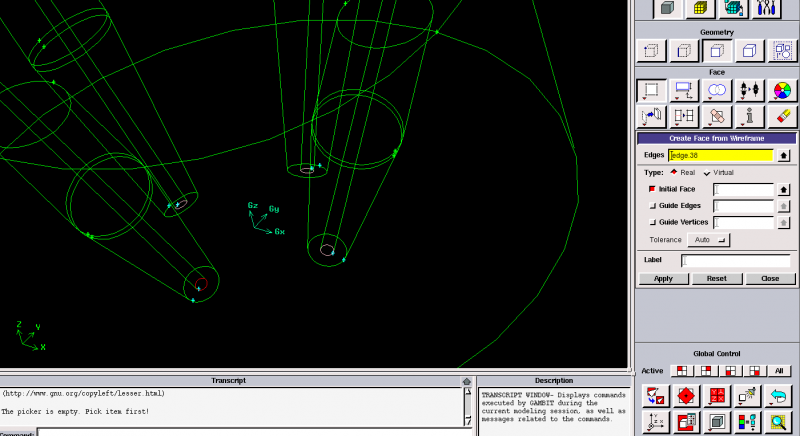

既然是要切分小圆柱,那就是用小的圆,如下图
Gambit划分网格问题-2

quand on veut, on peut
5楼2015-11-02 14:39:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heronwpu

新虫 (初入文坛)

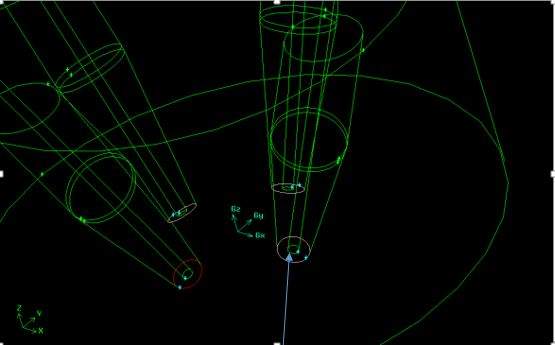

选择小圆弧也是不可以创建面的。无法后续分割实体。

Ps,哥们儿,你能否将你创建面的命令跟流程说一下?用哪个命令创建面?而且在后面split的时候确保你创建的面可以选择啊。
还有我的小圆弧的面跟坐标平面有25度夹角,不是平行的啊。
Gambit划分网格问题-3

6楼2015-11-02 16:07:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heronwpu

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by etsebain at 2015-11-02 14:39:30
既然是要切分小圆柱,那就是用小的圆,如下图

...

小圆环的面也是无法创建的?后面split的时候无法引用。能否告知你采取怎样的命令创建小圆环的面?确保后面能在split体的时候能引用。哪个命令或者哪几个命令?
7楼2015-11-02 16:11:49
