[求助] GAMBIT 划分网格 已有2人参与

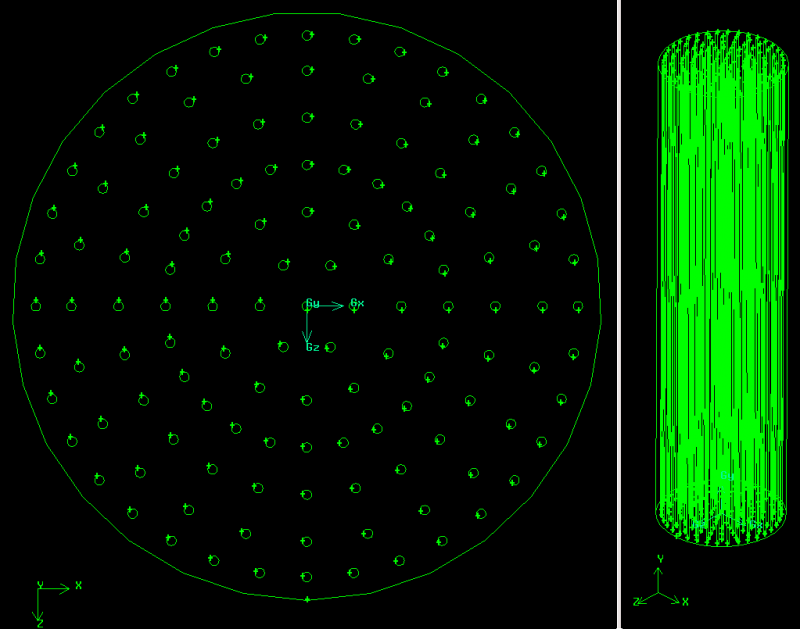

如图所示,一个大圆柱中间有许多小圆柱,布尔减大圆柱减去小圆柱,余下的部分进行网格划分!请教大神,如何画出质量高的网格,小弟刚入门!

GAMBIT 划分网格
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小崔地盘

铁虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
用混合网格   有好像是有两种    同时把网格大小弄小一点儿

» 本帖已获得的红花(最新10朵)

2楼2015-07-22 14:24:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是背包客

银虫 (小有名气)

送红花一朵
引用回帖:
2楼: Originally posted by 小崔地盘 at 2015-07-22 14:24:44
用混合网格   有好像是有两种    同时把网格大小弄小一点儿

你好,能够说具体一点吗?怎么用混合网格?
3楼2015-07-22 14:59:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小崔地盘

铁虫 (正式写手)

引用回帖:
3楼: Originally posted by 我是背包客 at 2015-07-22 14:59:41
你好,能够说具体一点吗?怎么用混合网格?...

网格类型   后两种就是
4楼2015-07-22 15:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是背包客

银虫 (小有名气)

引用回帖:
4楼: Originally posted by 小崔地盘 at 2015-07-22 15:49:42
网格类型   后两种就是...

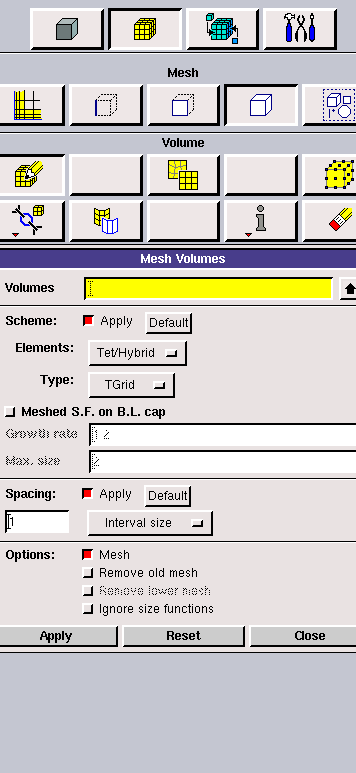

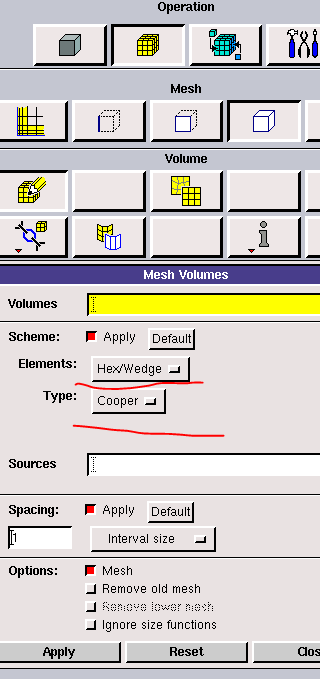

你好,我用的网格类型一般就是hex/wedge   cooper   ,不知道你说的是哪种啊?或者你说的是下图2的网格类型吗?
GAMBIT 划分网格-1


GAMBIT 划分网格-2

5楼2015-07-22 19:17:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小崔地盘

铁虫 (正式写手)

【答案】应助回帖

对  这两种都是混合网格   根据你的模型选择一个比较好的    我做过类似一个    比你这个简单点儿   用的是第一个
6楼2015-07-23 08:20:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是背包客

银虫 (小有名气)

引用回帖:
6楼: Originally posted by 小崔地盘 at 2015-07-23 08:20:25
对  这两种都是混合网格   根据你的模型选择一个比较好的    我做过类似一个    比你这个简单点儿   用的是第一个

试过干不了~~你能帮我试试画画吗?拜托啦~~

[ 发自小木虫客户端 ]
7楼2015-07-23 12:38:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiki21

新虫 (初入文坛)

【答案】应助回帖

李进良的《fluent6.3流场分析》里的第五章第三节有相似的例子,你可以借鉴一下~
8楼2015-08-03 11:03:23
