小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 为什么我做的电化学循环伏安测试和文献里的不一样，哪位大神帮我看一下
北京石油化工学院2026年研究生招生接收调剂公告
121/2返回列表12下一页
查看: 1589  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

请叫我春哥

铁虫 (小有名气)

[求助] 为什么我做的电化学循环伏安测试和文献里的不一样，哪位大神帮我看一下 已有5人参与

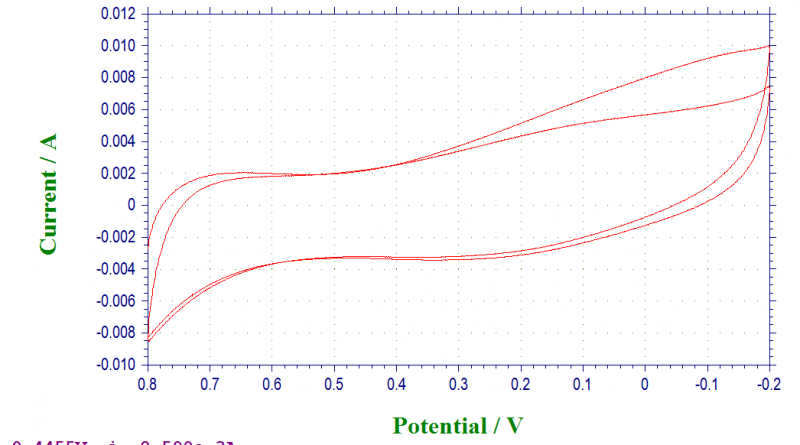

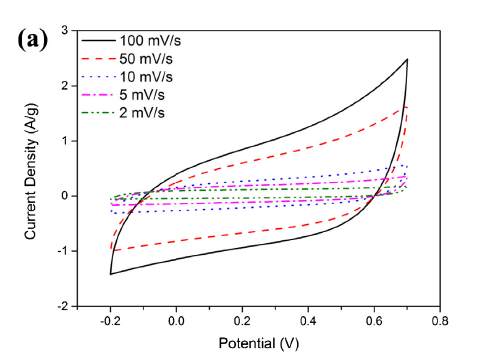

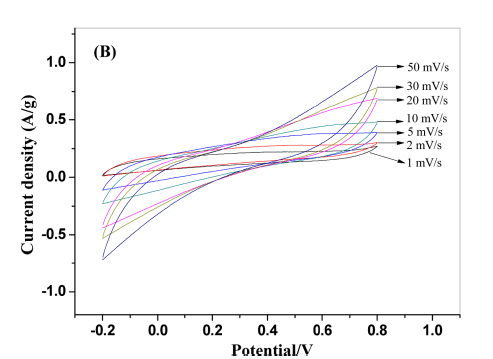

我用的是辰华的CHI660E，图1是我测的循环伏安，图2是用Origin做的图，图三和图4是文献里的，是不是我哪里没有设置正确？求大神帮忙。

为什么我做的电化学循环伏安测试和文献里的不一样，哪位大神帮我看一下


为什么我做的电化学循环伏安测试和文献里的不一样，哪位大神帮我看一下-1


为什么我做的电化学循环伏安测试和文献里的不一样，哪位大神帮我看一下-2


为什么我做的电化学循环伏安测试和文献里的不一样，哪位大神帮我看一下-3
回复此楼

» 猜你喜欢
1楼 2015-10-15 16:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liao廖

金虫 (正式写手)

木虫
循环稳定后结果更为可靠，楼主貌似循环的圈数也不太够。电化学工作站和电力溶液体系的细微差异对于图形的影响也是有的，我就曾经看到不同文献中描述相同电极材料测试得到的循环伏安曲线有着明显差异。楼主不必太在意这些差异，保证自己在测试环节没有错误操作即可，另外就是对于自己的电极反应要确定。

发自小木虫Android客户端
赞一下(1人) 回复此楼
走自己的路，让更多的人跟着不至于无路可走。
5楼2015-10-17 01:01:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

加油小苗苗

金虫 (小有名气)

小屁虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
请叫我春哥(MyTavel代发): 金币+10 2015-10-20 08:25:15
楼主说的不一样，是指你的正好是和人家轴对称的是么？不知道我的理解对不对？Setup-systerm 里面更改一下极性 Positeive up 或者 positive down；positive right 或者positive left。或者直接在origin里面纵坐标乘以（-1）也行。
赞一下 回复此楼
2楼2015-10-15 16:44:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

请叫我春哥

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 加油小苗苗 at 2015-10-15 16:44:11
楼主说的不一样，是指你的正好是和人家轴对称的是么？不知道我的理解对不对？Setup-systerm 里面更改一下极性 Positeive up 或者 positive down；positive right 或者positive left。或者直接在origin里面纵坐标乘以 ...

我的意思就是跟文献里面的图不一样，至少大致方向不一样，，或者可以直接说是轴对称的，在system里改了那个之后大致方向还是不变的啊，循环伏安的图本身不是对称的，可以直接把纵坐标乘以-1么？我的意思是，是不是因为我设置的有问题，要不然怎么会跟人家的不一样？或者说我怎么才能让大致方向变得跟文献的差不多？
赞一下 回复此楼
3楼2015-10-15 16:58:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加油小苗苗

金虫 (小有名气)

小屁虫

【答案】应助回帖

★ ★ ★ ★ ★
请叫我春哥: 金币+5, ★有帮助 2015-11-02 13:10:12
引用回帖:
3楼: Originally posted by 请叫我春哥 at 2015-10-15 16:58:49
我的意思就是跟文献里面的图不一样，至少大致方向不一样，，或者可以直接说是轴对称的，在system里改了那个之后大致方向还是不变的啊，循环伏安的图本身不是对称的，可以直接把纵坐标乘以-1么？我的意思是，是不是 ...

我说的那几个参数就是来回颠倒测试开始端点的，方向一致不一致并不重要，为什么一定要和文献一样呢。最起码你测的是对的，没有任何问题。
赞一下 回复此楼
4楼2015-10-15 17:15:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

请叫我春哥

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 加油小苗苗 at 2015-10-15 17:15:42
我说的那几个参数就是来回颠倒测试开始端点的，方向一致不一致并不重要，为什么一定要和文献一样呢。最起码你测的是对的，没有任何问题。...

跟人家的不一样数据也可以用么？我是小白，感觉至少方向应该差不多啊，为什么大家的都是这样的，而我的却不一样呢
赞一下 回复此楼
6楼2015-10-18 14:29:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

难道你是重复文献做的要不然为什么要一样，你的圈数不够还没有稳定。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
天地任我行
7楼2015-10-19 21:38:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

会飞的鱼-丁

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
请叫我春哥(MyTavel代发): 金币+5 2015-10-20 08:25:27
你把orgin图里的纵坐标乘以-1试一试，因为有的电化学工作站把氧化电流定义为正值，有的定义为负值。

发自小木虫Android客户端
赞一下 回复此楼
8楼2015-10-19 21:44:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xichaosam

新虫 (正式写手)
这个点底下的数据，会有反转选项，这样保存后，数据不就和文献上一样啦！

发自小木虫Android客户端
赞一下 回复此楼
9楼2015-10-20 00:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huan3735

新虫 (小有名气)

【答案】应助回帖

据之前的经验推算，电极稳定性不好，你可以先把电极扫10圈稳定，完了再去做CV看看

发自小木虫Android客户端
赞一下 回复此楼
10楼2015-10-20 01:07:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
