MSPX木虫 (著名写手)
|
[求助]
考虑剪切变形的四点弯曲梁，如何计算其跨中挠度？ 已有3人参与
|
||
|

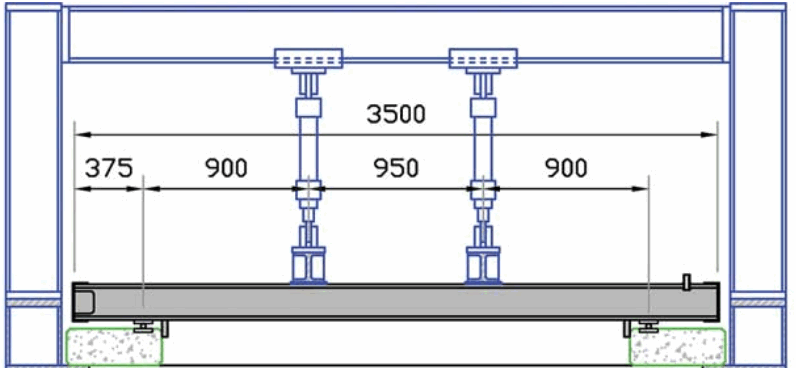

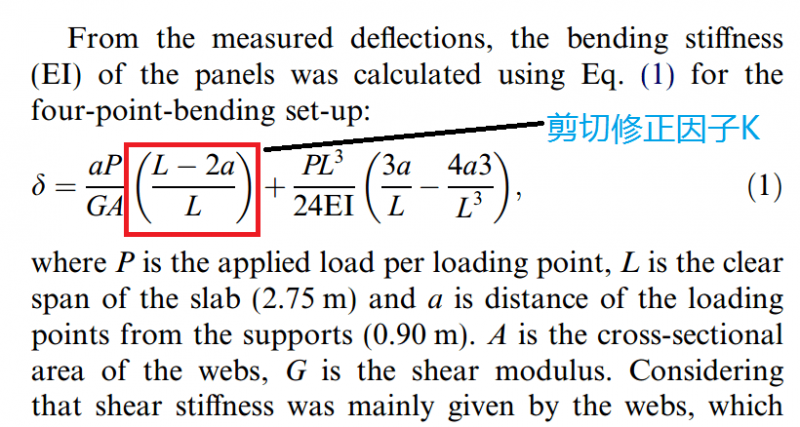

如题，一根四点弯曲梁，荷载位P，加载点距离支座为a，弹性模量E，剪切模量为G，梁横截面积为A， 请问怎么考虑剪切变形影响来求解梁的跨中挠度？ 附图1为正确结果，我根据积分法和叠加法算出来的结果和图1差别只在于：剪切修正因子k等于图1中框框那一项。 还请各位大神支支招，感觉力学基础好薄弱= =  1.png |
回复此楼» 猜你喜欢
FileCode能看出啥？
已经有15人回复
-
filecode
已经有8人回复
-
确定了，国自然21号放榜
已经有7人回复
-
帮忙看看fileCode
已经有5人回复
-
综述论文作为代表作会不会影响评审专家的印象分？
已经有11人回复
-
关于代码变化问题，想知道的进来
已经有24人回复
-
为什么网上很多人说本周 12号出结果
已经有3人回复
-
静等基金结果
已经有16人回复
-
我的国基提前知道中了，可是同事的操作让我实在接受不了，怎么会有这样的人
已经有11人回复
-
关于Filecode分析方法
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 铁木辛柯梁理论——考虑梁剪切变形的挠度计算公式
已经有2人回复
- 注册化工工程师须知
已经有23人回复
- 东北大学国基中标项目
已经有33人回复
- 在走向讲台之前
已经有17人回复
- 【分享】2009年注册环保工程师基础考试大纲
已经有11人回复
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
MSPX: 金币+5, ★★★很有帮助, 第一种解出来就是带有系数K的，就是不知道原文中怎么多了带红色方框内的系数。K是不是就等于这个系数呢？ 2015-10-13 12:20:15
感谢参与，应助指数 +1
MSPX: 金币+5, ★★★很有帮助, 第一种解出来就是带有系数K的，就是不知道原文中怎么多了带红色方框内的系数。K是不是就等于这个系数呢？ 2015-10-13 12:20:15
|
要考虑剪切作用对杆件挠度的问题。总共有四种方法。第一利用引入剪切系数的挠度微分方程，把这个微分方程同弯曲的挠度方程相加，引入边界条件和连续性条件求解，自然能得到跨中挠度。第二利用单位荷载法求解（虚功原理），这里也是引入剪切系数，和第一种方法差不多。第三因为考虑到第一第二种方法的局限性，例如没有考虑到剪应变在截面的变化的因素，可以采用改进型的单位荷载法，这时引用的是剪切型式因子，这个比第一第二准确。第四种就是弹性理论啊，最准确。 从本例来看觉得应该使用第一第二中方法求解，也就是经典的铁摩辛柯梁解法 |
8楼2015-10-12 19:14:43
MSPX
木虫 (著名写手)
- 应助: 10 (幼儿园)
- 金币: 3858.2
- 散金: 3044
- 红花: 6
- 帖子: 1177
- 在线: 673.5小时
- 虫号: 2472594
- 注册: 2013-05-20
- 性别: GG
- 专业: 结构工程
2楼2015-10-11 20:05:57
