[求助] TEM衍射环求助 已有2人参与

本人菜鸟一个,刚接触TEM高分辨分析,想请教各位:

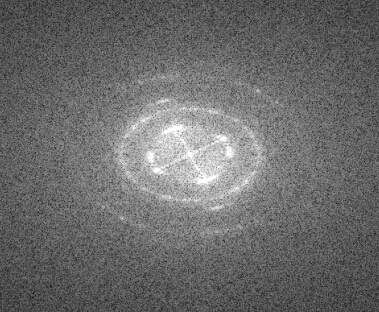

1. 图中的中间区域,两条直线相交那里是什么意思啊?

2. 从图中还可以知道什么信息啊??

谢谢各位大神了!!

TEM衍射环求助
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

静哥哥

铁杆木虫 (著名写手)

此图有相散。哦,中间十字应该是没用挡电子束的针,造成的亮度太大,或者是没挡完全造成的。

发自小木虫Android客户端
新手变成老手
2楼2015-10-05 21:00:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

引用回帖:
2楼: Originally posted by 静哥哥 at 2015-10-05 21:00:25
此图有相散。哦,中间十字应该是没用挡电子束的针,造成的亮度太大,或者是没挡完全造成的。

搞笑啊。。象散是没错,挡电子束的针这怎么可能,这一看就是FFT模拟高分辨出来的结果,根本不是照的啊
3楼2015-10-05 22:14:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
建议结合高分辨图吧,另外如果你要分析这么精细的结构,建议直接照电子衍射,FFT高分辨得到信息不全的
4楼2015-10-05 22:15:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

静哥哥

铁杆木虫 (著名写手)

引用回帖:
4楼: Originally posted by gxytju2008 at 2015-10-05 22:15:33
建议结合高分辨图吧,另外如果你要分析这么精细的结构,建议直接照电子衍射,FFT高分辨得到信息不全的

刚在火车站没注意,你是对的

发自小木虫Android客户端
新手变成老手
5楼2015-10-05 23:43:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cindylan

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by gxytju2008 at 2015-10-05 22:15:33
建议结合高分辨图吧,另外如果你要分析这么精细的结构,建议直接照电子衍射,FFT高分辨得到信息不全的

颗粒太小没法直接照电子衍射的吧,你看他这衍射强度也不强,肯定不是单晶,照电子衍射至少160nm范围内只有一个颗粒,要不然得到的是多晶衍射环

发自小木虫Android客户端
6楼2015-10-06 07:38:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

引用回帖:
6楼: Originally posted by cindylan at 2015-10-06 07:38:31
颗粒太小没法直接照电子衍射的吧,你看他这衍射强度也不强,肯定不是单晶,照电子衍射至少160nm范围内只有一个颗粒,要不然得到的是多晶衍射环
...

Cbed或者 nbd,小不是太大问题,总有办法可以做的

发自小木虫IOS客户端
7楼2015-10-06 08:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cindylan

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by gxytju2008 at 2015-10-06 08:40:48
Cbed或者 nbd,小不是太大问题,总有办法可以做的
...

学习了,之前工作人员说拍不了

发自小木虫Android客户端
8楼2015-10-06 08:55:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bachier

金虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
象散太严重了,都椭圆成这样了,焦距也许也需要仔细调节一下。FFT必须高分辨拍的比较好才行
9楼2015-10-06 09:40:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmq135828

铁杆木虫 (著名写手)

引用回帖:
7楼: Originally posted by gxytju2008 at 2015-10-06 08:40:48
Cbed或者 nbd,小不是太大问题,总有办法可以做的
...

Cbed,nbd求详解
我之前也想做100nm以下的单纳米颗粒的电子衍射,可是电镜老师一直说颗粒太小没法做
10楼2015-10-06 11:07:45
