应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 晶体解析 » 菜鸟求助分析XRD小角衍射图（着急在线等）
51/1返回列表
查看: 975  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖

吕磊1158

银虫 (正式写手)

[求助] 菜鸟求助分析XRD小角衍射图（着急在线等） 已有2人参与

参照文献做的，结构是核壳结构的，核是四氧化三铁，外层是介孔二氧化硅。氮气吸附测试有介孔，但是小角衍射跟文献对不上，出峰位置对不上。求分析？万分感谢··

菜鸟求助分析XRD小角衍射图（着急在线等）

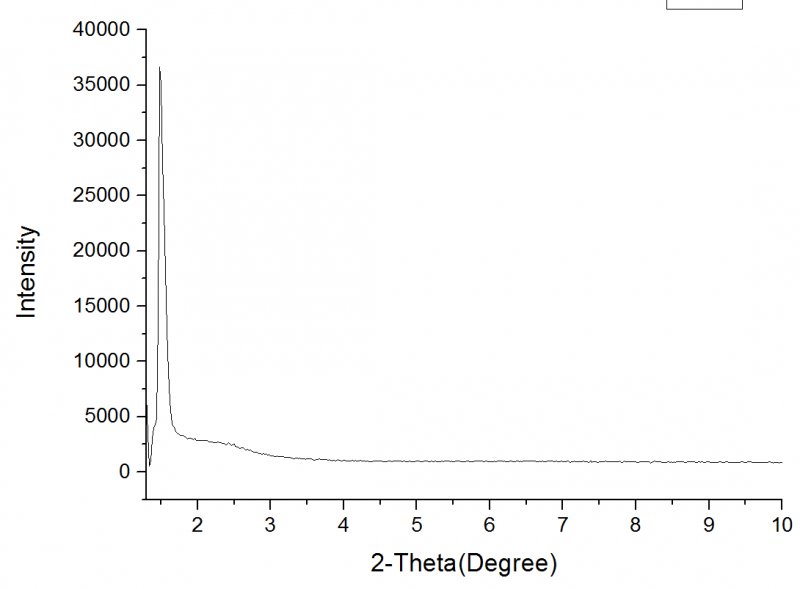

图1（我自己做的）


菜鸟求助分析XRD小角衍射图（着急在线等）-1

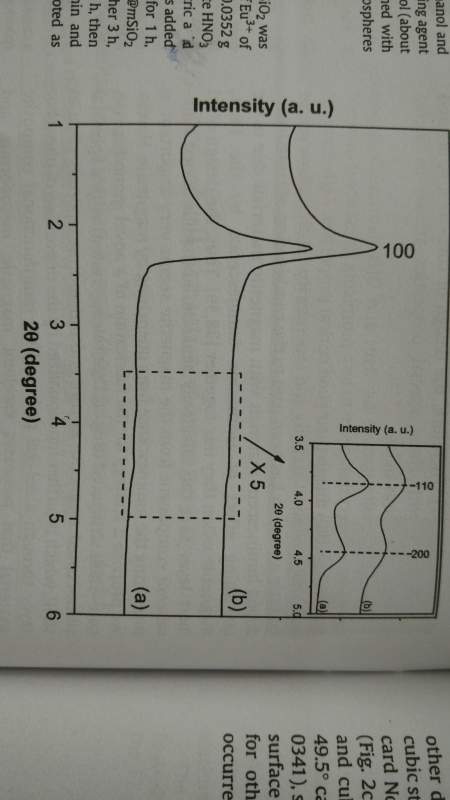

图2（文献上的）
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-08-24 13:07:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sty112

荣誉版主 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
如果初略计算，做的样品孔径大约5.6nm, 文献是4.0nm ，Fe3O4核是否能再小些。
赞一下 回复此楼
3楼2015-08-26 21:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 6 个回答

帅气的路哥

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这个还好，你去模板了吗？去模板如果是煅烧的话，由于结构坍塌等因素影响，你的图会和文献类似，角度啊什么的。主峰100还是蛮尖锐的。你的100峰较小，说明孔径较大，后面两个峰文献中也是很弱的，在做核壳时这样不错了，可是称得上有序结构啦。
赞一下 回复此楼
静以修身，俭以养德。
2楼2015-08-25 18:48:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吕磊1158

银虫 (正式写手)
引用回帖:
2楼: Originally posted by 帅气的路哥 at 2015-08-25 18:48:30
你这个还好，你去模板了吗？去模板如果是煅烧的话，由于结构坍塌等因素影响，你的图会和文献类似，角度啊什么的。主峰100还是蛮尖锐的。你的100峰较小，说明孔径较大，后面两个峰文献中也是很弱的，在做核壳时这样不 ...

去了  用乙醇加热搅拌去的，那我在解释谱图的时候，就只标100主峰，然后说合成的介孔孔径较大，峰位向小角度偏移就可以了吧
赞一下 回复此楼
4楼2015-08-27 18:41:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吕磊1158

银虫 (正式写手)
引用回帖:
3楼: Originally posted by sty112 at 2015-08-26 21:23:57
如果初略计算，做的样品孔径大约5.6nm, 文献是4.0nm ，Fe3O4核是否能再小些。

之前做过10纳米左右的四氧化三铁，但是做成核壳介孔时不成球，粘连在一起。然后就是做的现在的200多纳米的四氧化三铁，几十纳米的暂时没有做。
赞一下 回复此楼
5楼2015-08-27 18:45:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 6 个回答
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
