| 查看: 3411 | 回复: 21 | |||
| 本帖产生 1 个 ECEPI ，点击这里进行查看 | |||
[求助]
锂电正极材料NCA，充放电曲线求解 已有4人参与
|
|||
|

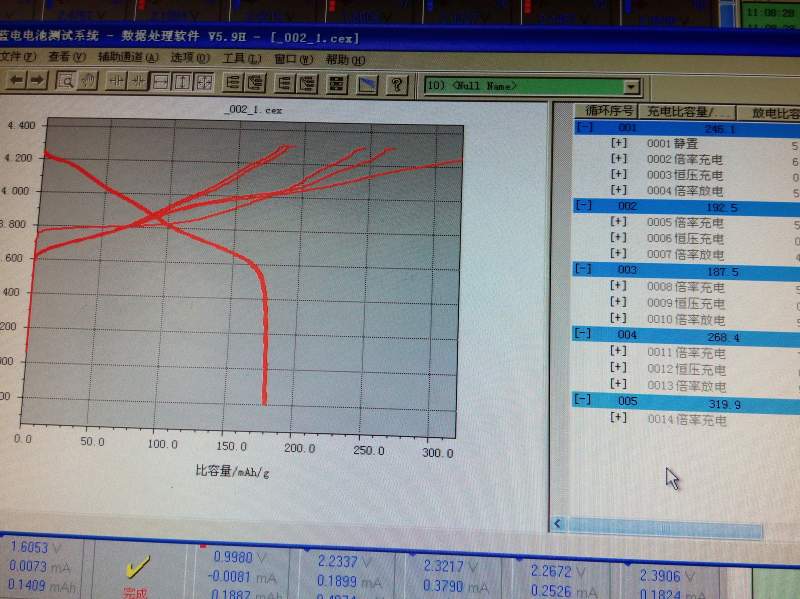

锂电正极材料NCA，充放电曲线求解 求解问题有1：首效低主要的原因  1)电池组装工艺有没有需要特别注意的，电解液量啥的？(2)样品本身的问题，是不是和Li配比有关？问题2：电池首充正常，但是后边有过充的现象，求大侠解释，  IMG_20150706_093906.jpg  IMG_20150706_094352.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 LIB负极材料 |
» 猜你喜欢
310 070300化学求调剂
已经有6人回复
-
福建师范大学 院士团队 招2026级博士1名
已经有10人回复
-
物理化学论文润色/翻译怎么收费?
已经有168人回复
-
广西师范大学化学与药学学院杨秀林课题组2026年拟招收博士研究生1名
已经有25人回复
-
26年储能、电池方向博士申请
已经有1人回复
-
求调剂，本科吉大，一志愿华工339
已经有2人回复
-
意大利博洛尼亚大学招聘研究助理2名（2D材料/锂离子与钠离子电池方向）
已经有1人回复
-
关于碳量子点抗菌的研究
已经有15人回复
-
南大化学调剂
已经有11人回复
-
硫酸钠溶液浓度与密度曲线
已经有0人回复
-
0703调剂
已经有2人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 锂电半电池首次充放电效率很高，做充放电效率图时如何处理
已经有9人回复
- 半电池负极材料充电对应全电池放电是什么意思？正极材料是这样吗？
已经有5人回复
- 锂电池半电池电池测试中充放电电流的设置
已经有23人回复
- 锂电池充放电测试
已经有10人回复
- 锂离子电池正极材料LiNi0.8Co0.15Al0.05O2的理论比容量的计算
已经有7人回复
- 求问“NCA体系的钴酸锂电池”是啥意思
已经有4人回复
- 钴酸锂18650型电池
已经有11人回复
- 三元材料发展趋势：NCM还是NCA?
已经有20人回复
- 正极材料为什么要除Fe？
已经有22人回复
- 锂电充放电测试问题请教
已经有6人回复
- 锂电负极大倍率充放电问题
已经有17人回复
- 有人统计过不同锂电电极材料的充放电平台吗？
已经有3人回复
- 关于锂电池充放电测试工步的一个问题，请各位不吝赐教！！
已经有5人回复
- 锂电充放电时间很长
已经有7人回复
- 锂电池三元正极材料测试，放电容量只有充电的一半不到，请大神们指教原因~~
已经有6人回复
- 关于锂电充放电曲线平台有无的问题
已经有7人回复
- 锂电池充放电后的电极片做TEM怎么制样
已经有11人回复
- 锂电池第一次充放电，是先放电还是充电？？求解释。。。
已经有24人回复
- 请问怎么通过充放电曲线看材料的充放电平台呢？
已经有9人回复
- 选择怎么样的锂电池正极材料作为研究方向
已经有27人回复
- 请教：关于锂电正极材料阳离子有序问题的理解
已经有21人回复
- 对层状结构材料的思考
已经有6人回复
- 锂电测试时为什么充放电电流远小于设定值？
已经有15人回复
- 【求助】关于镍钴铝酸锂材料（NCA）
已经有21人回复
- 【专题】动力锂离子电池正极材料路线日趋明朗
已经有45人回复
ahengheng
金虫 (正式写手)
- ECEPI: 1
- 应助: 29 (小学生)
- 金币: 4614.5
- 散金: 276
- 红花: 17
- 帖子: 594
- 在线: 203.7小时
- 虫号: 1549869
- 注册: 2011-12-24
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
MyTavel: 金币+2, ECEPI+1, 感谢交流 2015-07-07 21:07:54
afei1231: 金币+10, ★★★★★最佳答案, 很受用 2015-07-10 10:33:11
afei1231: 金币+20, ★★★★★最佳答案 2015-08-03 17:29:31
感谢参与，应助指数 +1
MyTavel: 金币+2, ECEPI+1, 感谢交流 2015-07-07 21:07:54
afei1231: 金币+10, ★★★★★最佳答案, 很受用 2015-07-10 10:33:11
afei1231: 金币+20, ★★★★★最佳答案 2015-08-03 17:29:31
|
有时间了，整理了一下，过来应助。 首先，你的材料的问题远不止你的帖子中说的那两个，我还看到两个：首周的充电平台抬高和后续恒压充电的锂离子动力学性能不足。 下面开始干货。 第一，电池的首效问题涉及材料合成，配比，配浆和组装四大过程的调控。合成过程的投料比和最终的元素比例不能相差太多，尤其是NCA这种高镍材料，一旦比例失控，那么就有结构就有失效的危险，特别是锂镍的混排度会严重干扰脱嵌过程。后期的焙烧制度又是一个对结构影响很大的过程，必须要看到气氛和温度的影响极大的涉及到颗粒的空隙度和吸水性等问题。混锂就更不必说了，真实的混锂量相当重要，因为会涉及到容量的表达和脱嵌的量。配浆的吸水性和pH的控制问题，小木虫上大牛都有分析过，电池的装备过程有电解液溢出和隔膜短路两大问题，这些都是影响首效的因素。 第二，后续的过充问题。很简单，就我一个人注意到你的充电曲线越来越不正常吗？看第三周，你可以看到本来应该在4.2伏直线上升的曲线突然平缓，这个直接原因不是你的锂发生脱嵌，而是电解液（是LiPF6吗？）发生反应产生容量，然后到了恒压阶段停留时间越来越长说明动力学越来越差这个后面会讲，然后放电容量并没有随着充电容量升高很好的说明了多余的容量是来自电解液而不是材料本身，因为多余的锂离子在回迁的过程并没有进入正极本体。 第三，恒压确实能帮助化成过程，这个是共识，但同时也是你电池的扁桃体，如果恒压时间自动拉长说明这是动力学过程失活也要引起注意。一般恒压的最小电流是为恒电流的10%左右，达到最小电流的时间越长说明暂态的过程越长，锂离子扩散系数越低，自然动力学能力降低。 第四，首周的平台电位飘高。这个问题其实比较严重，这是一个电池响应能力的表现，因为首周充电过程的活化不充分或者SEI膜没有激活的原因，电极电位一路飙升越过了Ni的氧化平台，然后突然返回最近电位对镍开始氧化会造成首周的放电容量降低首效降低自己晶格内部不可逆缺陷的产生。 希望对你有帮助，如果你还想继续使用那两颗电池，建议你把后续电压降到4.1伏然后循环5到10周以后再恢复正常。 [ 发自小木虫客户端 ] |
14楼2015-07-07 18:41:26
ahengheng
金虫 (正式写手)
- ECEPI: 1
- 应助: 29 (小学生)
- 金币: 4614.5
- 散金: 276
- 红花: 17
- 帖子: 594
- 在线: 203.7小时
- 虫号: 1549869
- 注册: 2011-12-24
- 性别: GG
- 专业: 电化学
6楼2015-07-07 00:23:57
2楼2015-07-06 11:06:59
3楼2015-07-06 12:40:57
4楼2015-07-06 15:19:22
5楼2015-07-06 20:00:11
7楼2015-07-07 08:40:13
8楼2015-07-07 08:45:26
9楼2015-07-07 08:47:31
10楼2015-07-07 08:54:23
