[求助] fluent中截取一个面时的网格为什么和原来不一样了 已有1人参与

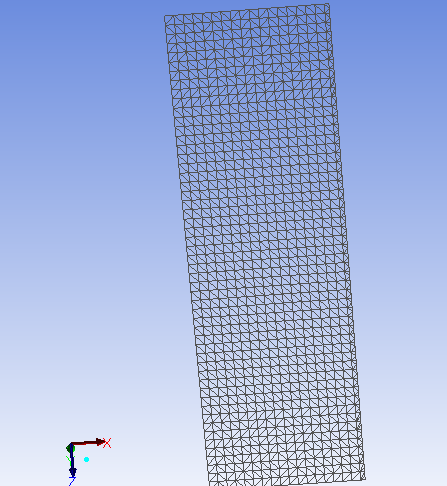

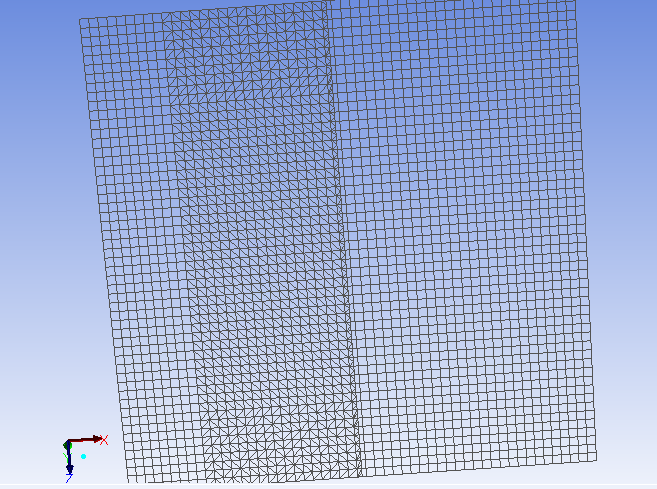

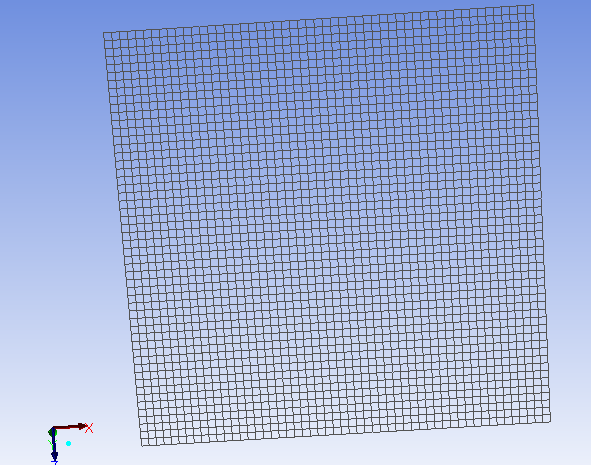

在fluent中完整显示一个面(y=0)时网格显示为六面体网格,但是当使用plane命令或者iso-clip命令得到y=0面中一部分区域时显示的网格变为四面体网格,这是为什么?图3为两者放一起图,如果做的不对,应该怎样做?求帮助,谢谢
ps:我原来以为是我建立plane时选取的三个点不是node造成的,但是当我选择三个node时建立plane还是一样的问题!

fluent中截取一个面时的网格为什么和原来不一样了


fluent中截取一个面时的网格为什么和原来不一样了-1
fluent中截取一个面时的网格为什么和原来不一样了-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

低调
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang06x

木虫 (小有名气)

没人遇到过这个问题么?用自己的fluent试试不会出现这种情况么。
低调
2楼2015-07-05 12:31:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

楼主可以尝试用ISO-SURFACE试一下。

我之前用这个截等温面确实会这样,因为等温面一定不是刚好的网格面。
3楼2015-07-09 15:28:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang06x

木虫 (小有名气)

引用回帖:
3楼: Originally posted by cheersend at 2015-07-09 15:28:31
楼主可以尝试用ISO-SURFACE试一下。

我之前用这个截等温面确实会这样,因为等温面一定不是刚好的网格面。

感谢回复,图1中显示六面体网格的就是采用iso-surface做的,只是我在这个面上只想选取一部分区域,所以不能用iso了,我刚开始也认为是因为这个面不一定是网格面,但是当我选取三个节点做这个plane时还是出现那样情形,我现在不知道fluent就是这样还是我的设置有问题?
低调
4楼2015-07-09 17:41:33
