| 查看: 3085 | 回复: 17 | ||
pcwl5566新虫 (小有名气)
|
[求助]
混凝土抗弯拉应力应变曲线中应力怎么计算？ 已有1人参与
|
|
| 如题，谢谢 |
回复此楼» 猜你喜欢
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有12人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有7人回复
-
什么时候能放榜呀？
已经有3人回复
-
一个有机合成实验室都需要哪些设备？
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS计算焊接应力场，熔池部分热应力非常小,请高手解答
已经有4人回复
- 请问准静态压缩时试样出现鼓状时，应力应变如何计算？
已经有3人回复
- ANSYS 物体受热再冷却计算应力问题
已经有5人回复
- 求助关于金属管壁热应力的计算公式的问题
已经有6人回复
- 急！求计算理论剪切应力的方法
已经有4人回复
- Origin 拟合应力应变曲线获得应变硬化指数n
已经有6人回复
- ansys应力计算
已经有3人回复
- ANSYS热应力分析
已经有3人回复
- 电阻-应力（应变）曲线拟合
已经有5人回复
- 【Help！！！】Ansys计算断裂力学中应力强度因子的问题【求助！！！】
已经有3人回复
- 赫兹应力接触问题请教
已经有5人回复
- vasp计算应力--应变曲线时应力值发生突变的问题
已经有8人回复
- 实验测的材料的应力应变曲线 想再用这个曲线在ansys ls dyna 做模拟
已经有10人回复
- 拉伸试件不同，计算应力应变的方法相同吗
已经有12人回复
- 在comsol里面怎么将一个模块的计算结果用到另一个应力模块作为加载源
已经有9人回复
- 请教如何计算应力-应变曲线下的面积
已经有19人回复
- 请教如何计算应力-应变曲线下的面积。
已经有13人回复
- castep计算类金刚石结构的应力应变曲线
已经有18人回复
- 【求助】如何计算应变对应的应力值
已经有5人回复
- 【求助】CASTEP计算弹性常数得到应力应变曲线
已经有17人回复
- 【求助】MS计算应力应变曲线
已经有31人回复
Wangzicong
金虫 (著名写手)
牛角山学者
- 应助: 81 (初中生)
- 金币: 2539.8
- 散金: 5156
- 红花: 96
- 帖子: 1660
- 在线: 576.8小时
- 虫号: 1163608
- 注册: 2010-12-06
- 性别: GG
- 专业: 结构工程
【答案】应助回帖
★ ★ ★ ★ ★
pcwl5566: 金币+5, ★★★很有帮助 2015-06-29 10:22:32
pcwl5566: 金币+5, ★★★很有帮助 2015-06-29 10:22:32
|

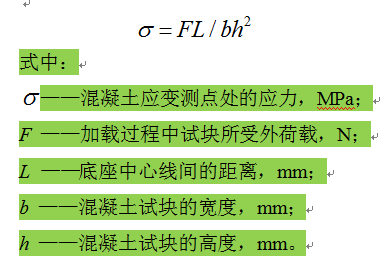

呵呵，谁做混凝土的弯试验用均布荷载？任何规范上都只会给出集中荷载（三点试验）或者两点集中荷载（四点试验）中的一种。做试验不要自以为是，有那么多标准你不参考。另外，我还必须说，我始终不认为混凝土的弯试验需要测应力应变曲线，因为我认为是测不到的。比如你算的那个所谓的应力（其实是混凝土的抗弯强度公式）是在整个截面上分布的，而你所测的那个应变只是梁底处的点的应变，它们之间没有对应关系的。如果非得要得到混凝土弯的应力应变曲线，就应该按我给出的那个计算公式去算应变。再说了，混凝土弯，都是测荷载-挠度曲线，测应力应变曲线有什么意义呢？能用来评价什么？如果说用来评价能量吸收能力，那么荷载-挠度曲线就可以。你给的图，给侧面，我看什么？拍正面啊。从侧面我也没有看到LVDT（或者其他的测位移的装置），你的应变是测不对的。梁底如果贴个应变片，那最多测到开裂，但是就算是素混凝土，开裂后还有一段非线性段的裂缝扩展过程，才会断裂，你应变怎么测这部分？应变片已经断了。先说清楚为什么要测一个不需要的应力应变关系。然后再说一下你为什么不按标准测荷载-挠度曲线。这是混凝土弯的试验。 |
13楼2015-06-29 08:56:13
wumaldini
至尊木虫 (职业作家)
- EPI: 2
- 应助: 25 (小学生)
- 贵宾: 0.001
- 金币: 11305.8
- 散金: 4614
- 红花: 18
- 沙发: 2
- 帖子: 3146
- 在线: 571.7小时
- 虫号: 776014
- 注册: 2009-05-21
- 专业: 结构工程
8楼2015-06-28 10:04:08
Wangzicong
金虫 (著名写手)
牛角山学者
- 应助: 81 (初中生)
- 金币: 2539.8
- 散金: 5156
- 红花: 96
- 帖子: 1660
- 在线: 576.8小时
- 虫号: 1163608
- 注册: 2010-12-06
- 性别: GG
- 专业: 结构工程
【答案】应助回帖
|
你说的这个，我知道，但是，弯的应变是可以这么粗略计算的，因为素混凝土在弯拉时的塑性阶段很短暂。而你所说的非线性以及塑性这两个概念，我认为可能是你以混凝土抗压试验这个视角来看的，如果针对压，塑性明显，这个是对的，但是对于弯拉的试验，不能拿塑性以及非线性来说事，你觉得压的本构和拉的本构能一样吗？你去看看素混凝土拉的本构曲线，你能看到明显的非线性吗？ 当然，这个公式也不是我给出的，国外有写论文就是这个给出应力-应变曲线的，虽然我觉得给出混凝土弯的应力应变曲线没有太大意义，但是，我个人认为，这么去算也不算错。 文献都是研究生时候读的，现在能想起来的是下面这篇，ASCE上的，题目是Carbon Nanotubes and Carbon Nanofibers for Enhancing the Mechanical Properties of Nanocomposite Cementitious Materials 作者这么去算应变，我觉得尚可。 |
15楼2015-07-01 12:20:53
Wangzicong
金虫 (著名写手)
牛角山学者
- 应助: 81 (初中生)
- 金币: 2539.8
- 散金: 5156
- 红花: 96
- 帖子: 1660
- 在线: 576.8小时
- 虫号: 1163608
- 注册: 2010-12-06
- 性别: GG
- 专业: 结构工程
2楼2015-06-27 21:25:48
Wangzicong
金虫 (著名写手)
牛角山学者
- 应助: 81 (初中生)
- 金币: 2539.8
- 散金: 5156
- 红花: 96
- 帖子: 1660
- 在线: 576.8小时
- 虫号: 1163608
- 注册: 2010-12-06
- 性别: GG
- 专业: 结构工程
3楼2015-06-27 21:38:12
Wangzicong
金虫 (著名写手)
牛角山学者
- 应助: 81 (初中生)
- 金币: 2539.8
- 散金: 5156
- 红花: 96
- 帖子: 1660
- 在线: 576.8小时
- 虫号: 1163608
- 注册: 2010-12-06
- 性别: GG
- 专业: 结构工程
7楼2015-06-28 09:13:14
16楼2015-07-01 12:29:41
pcwl5566
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 0.2
- 散金: 20
- 帖子: 274
- 在线: 111.2小时
- 虫号: 3799669
- 注册: 2015-04-09
- 专业: 建筑环境与结构工程
4楼2015-06-27 23:25:04
pcwl5566
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 0.2
- 散金: 20
- 帖子: 274
- 在线: 111.2小时
- 虫号: 3799669
- 注册: 2015-04-09
- 专业: 建筑环境与结构工程
5楼2015-06-27 23:30:49
Wangzicong
金虫 (著名写手)
牛角山学者
- 应助: 81 (初中生)
- 金币: 2539.8
- 散金: 5156
- 红花: 96
- 帖子: 1660
- 在线: 576.8小时
- 虫号: 1163608
- 注册: 2010-12-06
- 性别: GG
- 专业: 结构工程
6楼2015-06-28 09:10:34
pcwl5566
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 0.2
- 散金: 20
- 帖子: 274
- 在线: 111.2小时
- 虫号: 3799669
- 注册: 2015-04-09
- 专业: 建筑环境与结构工程
9楼2015-06-28 10:44:35
peterflyer
木虫之王 (文学泰斗)
peterflyer
- 应助: 20282 (院士)
- 金币: 146627
- 红花: 1374
- 帖子: 93091
- 在线: 7695小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
10楼2015-06-28 11:25:19
50
