应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » FCC材料制备（111）织构
101/1返回列表
查看: 1924  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

vancyamy

银虫 (小有名气)

[求助] FCC材料制备（111）织构 已有2人参与

RT 求问有没有虫友有 在FCC材料(例如：镍基合金) 中制备 （111）织构的经验？

经过简单的轧制退火后， 最终的织构一般都是Brass 或者 Goss。 求问有没有其他的处理技术可以制备强度较高的（111）织构？
谢谢
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-23 00:31:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

17614862

木虫 (小有名气)
面心立方晶系的材料轧制织构一般大多都是《111》方向的，我最近也在做板带，你的问题能否具体点
赞一下 回复此楼
2楼2015-06-23 12:05:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

感谢参与，应助指数 +1
镍基带研究一直希望获得cube高取向度的薄带；
你这里要做{111}织构还是少见的，镍的层错能约130mJ/m^2，算是中等偏上，在轧制/压缩变形目前还没有报道出现锋锐的{111}织构，当然不知道你的合金成分如何，若降低层错能或有可能保留一些{111}织构，更高的比例还需要系统研究
赞一下 回复此楼
每天一小步也有新高度
3楼2015-06-23 20:08:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vancyamy

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 17614862 at 2015-06-23 12:05:12
面心立方晶系的材料轧制织构一般大多都是《111》方向的，我最近也在做板带，你的问题能否具体点

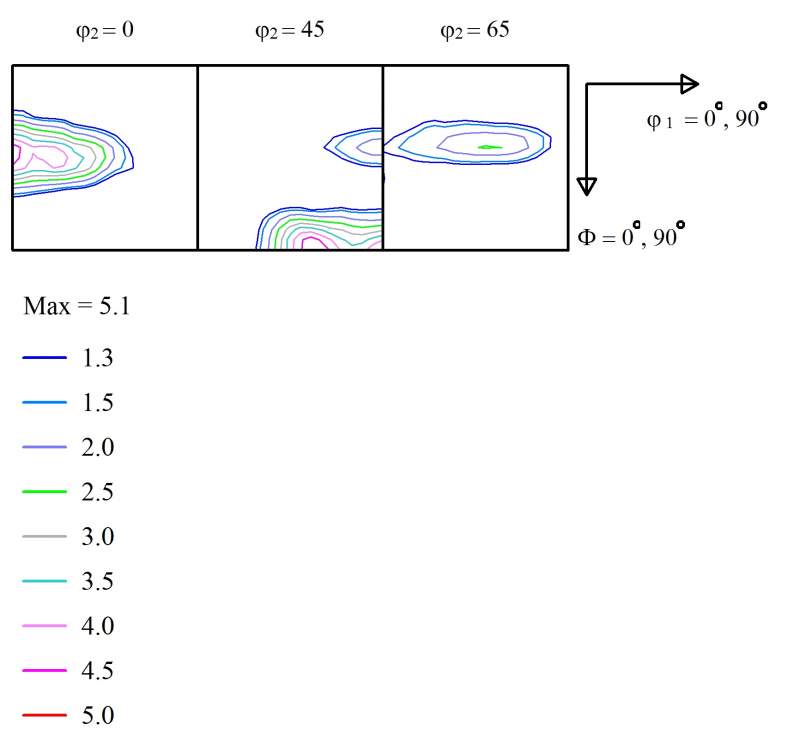

谢谢你的回复    我尝试了 unidirectional rolling 还有 cross rolling， 最后所得的都是 Brass 和Goss， 还有少量的copper织构（如图70%RD后的ODF）。 但是有没有什么方法可以提高（111）织构或者γ fiber的强度呢？ 谢谢啦
FCC材料制备（111）织构
赞一下 回复此楼
4楼2015-06-23 23:54:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vancyamy

银虫 (小有名气)
引用回帖:
3楼: Originally posted by comma at 2015-06-23 20:08:47
镍基带研究一直希望获得cube高取向度的薄带；
你这里要做{111}织构还是少见的，镍的层错能约130mJ/m^2，算是中等偏上，在轧制/压缩变形目前还没有报道出现锋锐的{111}织构，当然不知道你的合金成分如何，若降低层错 ...

谢谢回复    看了些文献也没有找到关于（111）织构强化的报道。
如果像镍基合金 Inconel 718 或者是Hastelloy230 之类的， 有什么方法可以尝试降低层错能么？ 谢谢
赞一下 回复此楼
5楼2015-06-24 00:00:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

17614862

木虫 (小有名气)
你的云图是计算出来的，还是做出来的，如果是计算出来的，那就不妨从轧制工艺方面入手，比如高温轧制开坯，在再结晶温度上中温和中高温热轧控制织构，在辅以冷加工修饰；希望一起研究，共同探讨。
赞一下 回复此楼
6楼2015-06-24 12:17:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mythxzy

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by comma at 2015-06-23 20:08:47
镍基带研究一直希望获得cube高取向度的薄带；
你这里要做{111}织构还是少见的，镍的层错能约130mJ/m^2，算是中等偏上，在轧制/压缩变形目前还没有报道出现锋锐的{111}织构，当然不知道你的合金成分如何，若降低层错 ...

请问老师，层错能的高低与织构类型之间有怎样的关系？
赞一下 回复此楼
吞風吻雨葬落日未曾彷徨，欺山赶海践雪径也未绝望
7楼2015-08-11 18:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人
引用回帖:
7楼: Originally posted by mythxzy at 2015-08-11 18:12:38
请问老师，层错能的高低与织构类型之间有怎样的关系？...

对于FCC金属，轧制变形下一般规律是高层错能常见主要出现铜型织构，低层错能金属常见主要出现黄铜型织构，更多的信息在很多文献有报道
赞一下(2人) 回复此楼
每天一小步也有新高度
8楼2015-08-11 20:06:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vancyamy

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 17614862 at 2015-06-24 12:17:34
你的云图是计算出来的，还是做出来的，如果是计算出来的，那就不妨从轧制工艺方面入手，比如高温轧制开坯，在再结晶温度上中温和中高温热轧控制织构，在辅以冷加工修饰；希望一起研究，共同探讨。

请问你在做的是什么FCC 材料？ 最终的取向是（111）织构么？

云图是 通过incompleted pole figure计算出来的。我们这里暂时不能用高温轧制， 只有冷轧。没有高温轧制的设备。

有得到的ODF么？ 可不可以分享下看看？ 谢谢啦
赞一下 回复此楼
9楼2015-08-13 04:22:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vancyamy

银虫 (小有名气)
引用回帖:
8楼: Originally posted by comma at 2015-08-11 20:06:52
对于FCC金属，轧制变形下一般规律是高层错能常见主要出现铜型织构，低层错能金属常见主要出现黄铜型织构，更多的信息在很多文献有报道...

楼主大牛！！！ 回答句句戳中重点啊！！
确实低层错能更容易出现Brass。
超低层错能材料通过轧制处理才可能出现（111）texture或者 γ fibre。

但重点还是怎么样可以进一步降低 低层错能 材料的层错能呢？ 如果有方法可以降低， 应该会有希望得到γ fibre吧？ 谢谢
赞一下 回复此楼
10楼2015-08-13 04:26:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 vancyamy 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 Aj1rhIDL5ixY 2026-09-14 3/150 2026-09-15 10:38 by VMDqgnlKimtZ
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 23jxep3nCNZb 2026-09-14 3/150 2026-09-15 09:38 by VMDqgnlKimtZ
[教师之家] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 08:14 by C79jjtjAKjEn
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-15 08:02 by C79jjtjAKjEn
[考博] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 6F5UbRU2I5hL 2026-09-14 3/150 2026-09-15 07:58 by C79jjtjAKjEn
[教师之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 6F5UbRU2I5hL 2026-09-14 4/200 2026-09-15 07:50 by C79jjtjAKjEn
[博后之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 s3fFTmArrBt6 2026-09-14 3/150 2026-09-15 07:34 by C79jjtjAKjEn
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 s3fFTmArrBt6 2026-09-13 4/200 2026-09-15 07:02 by 5BDX0d0WFp7t
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 s3fFTmArrBt6 2026-09-13 4/200 2026-09-15 06:50 by 5BDX0d0WFp7t
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 LwdutQ8HoqWP 2026-09-13 4/200 2026-09-15 06:14 by 5BDX0d0WFp7t
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 LwdutQ8HoqWP 2026-09-13 4/200 2026-09-15 06:02 by 5BDX0d0WFp7t
[博后之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +6 3n8v2C8RimXI 2026-09-13 6/300 2026-09-15 05:50 by 5BDX0d0WFp7t
[考博] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 3n8v2C8RimXI 2026-09-13 3/150 2026-09-15 05:49 by 5BDX0d0WFp7t
[博后之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +5 QUjhNVAcOSff 2026-09-13 6/300 2026-09-15 05:01 by mibUvS8DDCwf
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 s3fFTmArrBt6 2026-09-13 4/200 2026-09-14 23:24 by vZfe6xYu34yj
[考研] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +5 LwdutQ8HoqWP 2026-09-13 5/250 2026-09-14 22:25 by vZfe6xYu34yj
[找工作] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +5 3n8v2C8RimXI 2026-09-13 5/250 2026-09-14 22:13 by vZfe6xYu34yj
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 QUjhNVAcOSff 2026-09-13 4/200 2026-09-14 21:37 by vZfe6xYu34yj
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 QUjhNVAcOSff 2026-09-13 5/250 2026-09-14 21:25 by vZfe6xYu34yj
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 QUjhNVAcOSff 2026-09-13 3/150 2026-09-14 15:09 by Aj1rhIDL5ixY
信息提示
关闭
请填处理意见
关闭
