[求助] 求助,镁合金XRD织构分析已有3人参与

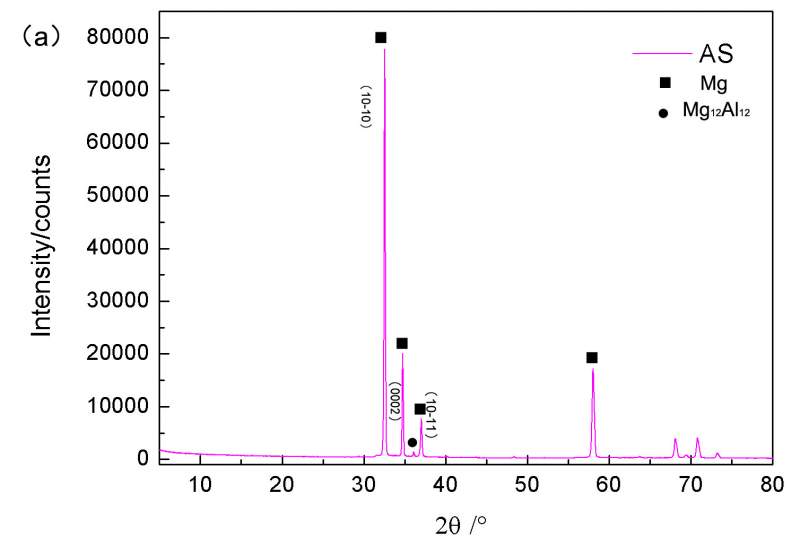

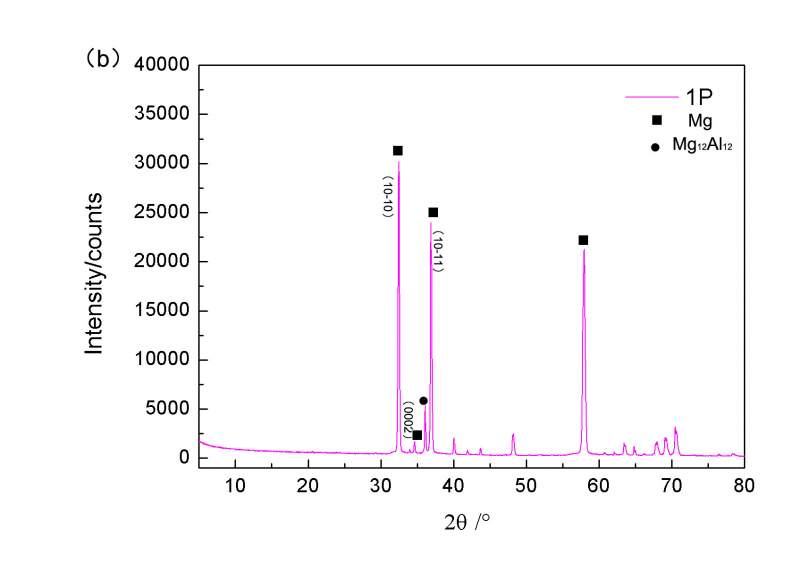

求助,本人做了一组AZ80镁合金ECAP的XRD,主要看其织构变化状况,第一次做XRD,以前都是EBSD。观察的是棒材的横截面,对于原始挤压棒材的话(0002)面的峰值从这个面看的话应该比较低吧,但是做出来以后(0002)峰值比较高,这个是不是做出来的结果有问题还是我的理解有问题,求高手指导,附上原始XRD和ECAP 1Pass的XRD衍射峰图。

求助,镁合金XRD织构分析


求助,镁合金XRD织构分析-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moranr

银虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
你用的是块体直接测吧
这个只能定性的说, 这几个增高 的晶面形成了一定的织构
但是 用XRD测织构,不是测这个。
而是上欧拉环,专业测宏观织构
人生是自己的,不要考虑太多其他。
2楼2014-04-16 10:33:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stent

金虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
看上去似乎没什么问题。
原始挤压态是10-10强度高,的确有这样的取向。一道次以后10-11相对强度也大了。并没有你说的0002面强度很高的情况。
还有,XRD测织构最好用极图,这种看晶面指数的方法,可以定性的比较一下。
3楼2014-04-16 13:12:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovexiaohai

铜虫 (小有名气)

引用回帖:
3楼: Originally posted by stent at 2014-04-16 13:12:36
看上去似乎没什么问题。
原始挤压态是10-10强度高,的确有这样的取向。一道次以后10-11相对强度也大了。并没有你说的0002面强度很高的情况。
还有,XRD测织构最好用极图,这种看晶面指数的方法,可以定性的比较一 ...

谢谢!
4楼2014-04-16 16:28:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

想飞の蜗牛

木虫 (正式写手)

一般广扫以后还要针对某些晶面再做吧?这样才能获得取向关系,然后再计算极图。。。LZ这数据貌似只有第一步。。。。我是打酱油的,说说自己的理解
5楼2014-04-16 21:40:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

979540168

木虫 (著名写手)

【答案】应助回帖

你有EBSD同样可以看到织构,你看截面存在丝织构,所以与标准谱线有差别,用xrd测直接测极图吧!
6楼2014-07-03 14:42:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞羽行者

铁杆木虫 (著名写手)

请问楼主,四指数晶面是怎么标定的?XRD卡片里只有3指数,根据卡片的三指数换算,跟你的标注也不一致。谢谢!
你跟论文中的是一致的!
https://www.sciencedirect.com/sc ... i/S0921509309010934
还有个帖子,是这么说的:
http://muchong.com/t-6232315-1
天助自助者!
7楼2019-07-12 19:48:47
