| 查看: 1138 | 回复: 3 | |||
[交流]
初学ansys建模仿真，叶片流体模型不能正确划分网格，求可能的原因 已有2人参与
|
|

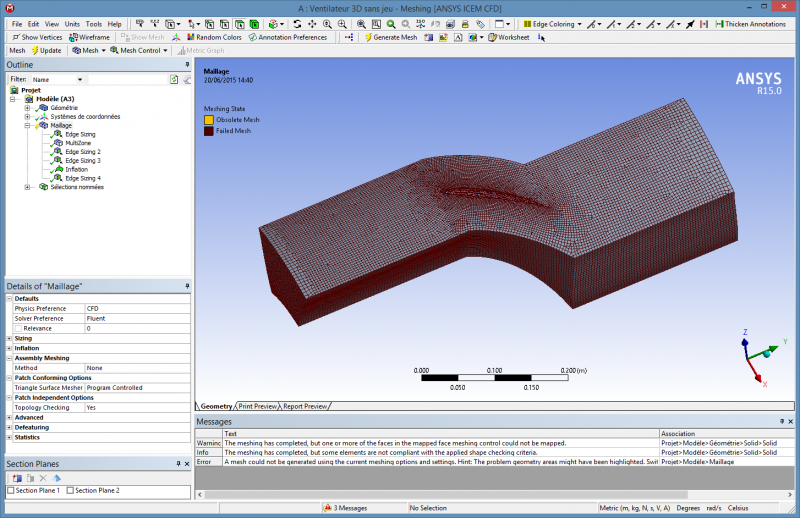

初学ansys，做个对实验装置的仿真，2D的已经做好，基本熟悉了流程，现在换成3D的之后，从Catia导入了完整的叶片模型，我自己在ansys中间来回折腾，切出了一个叶片的一个循环区域（控制体？），用的叶片外侧延伸出的面。 建模也是有些比较奇怪的地方，有的方向延伸出来的面就可以旋转出体，有的方向就不行，要换到另一个循环面的位置做延伸面，才能旋转出来。搞不懂。 最后导入mesh之后，希望是能实现跟2D一样的网格划分模式，即外围疏松一点，靠近叶片的地方密一些，同时叶片（应该还有上下壁）加上边界层网格。 现在是什么都不改，基本用默认（就加一点边缘节点数），可以出正确网格，但是仿真肯定不能用这种； 改用mutizone，出入口和四周网格非常整齐，但就是报错； 选用其他方网格类型，基本连网格都画不出。更别说进一步地，我还希望叶片表面也是全一致的细网格等等。 是不是我要按照导师建议的，用规则几何形状来划分切片之间的部分（并且截面指向旋转轴），而不要用叶片的形状？  |
