[求助] matlab colorbar 绘图求助已有1人参与

使用Matlab的mesh函数绘制三维图，然后在三维图的右边加上了一个colorbar，主要程序也就下面三句

mesh(Arg,N,P);
colormap(winter);
colorbar('position',[0.91 0.31 0.03 0.43])

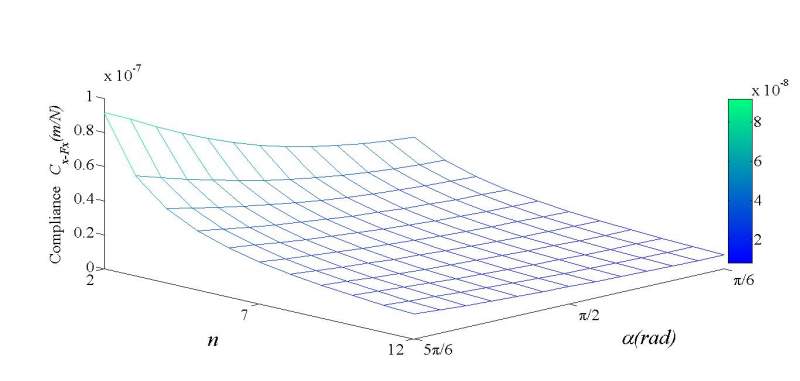

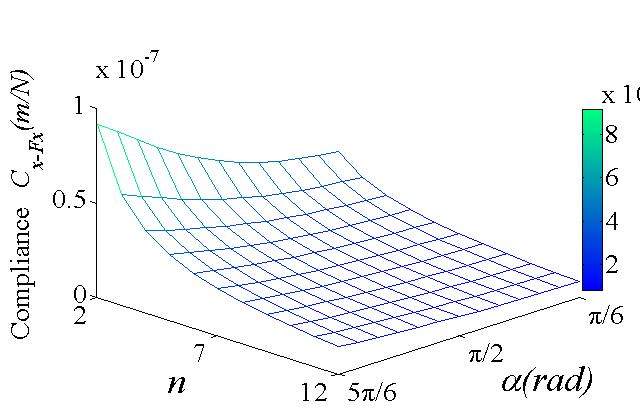

其中Arg,N,P都是之前求得的数据。现在的问题是，当绘图后的Figure窗口非全屏的时候（图1），colorbar的一部分刻度没有显示，当Figure窗口全屏的时候colorbar可以显示完全（图2），但我Figure全屏后的比例和标注文字大小不是我想要的。所以在这里请教各位大神，怎么让Figure窗口非全屏的时候，在不改变colorbar位置的情况下，使colorbar能完全显示出来。



回复此楼

» 猜你喜欢

售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有8人回复
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急已经有9人回复
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急已经有7人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有11人回复
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急已经有9人回复
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急已经有12人回复
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有9人回复
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有9人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有16人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有15人回复

» 本主题相关价值贴推荐，对您同样有帮助:

咨询一下range bar是什么图型啊？已经有3人回复
matlab编译器设置已经有7人回复
MATLAB绘图颜色控制已经有5人回复
matlab绘图技巧及命令（很实用，很经典）已经有455人回复
用Matlab如何绘制附件这样的色谱图？已经有3人回复
matlab中遇到的画图小问题，程序没问题。标题要长@@@@@@@@@@@@@@@@@@@@@@ 已经有8人回复
matlab中colorbar设置已经有4人回复
matlab画图求助已经有11人回复
Matlab绘图再求助已经有11人回复
继续求助Matlab绘图！已经有8人回复
matlab中二维图作图已经有8人回复
matlab contourf画图的colorbar 已经有10人回复
关于Matlab作图的问题已经有14人回复
请教一个如何调整matlab 画图颜色的问题已经有5人回复
求助matlab三维画图中：Inner matrix dimensions must agree. 已经有4人回复
MATLAB 画图小问题已经有11人回复
Matlab中RBF建模，仿真是遇到的问题已经有6人回复
用matlab做热加工图已经有12人回复
MATLAB安装后出现一堆java的问题已经有12人回复
【求助】matlab 绘图问题已经有16人回复
【求助】关于surf colorbar 中颜色问题【已解决】已经有3人回复
【求助】MATLAB多个mat中数据画图问题已经有7人回复

1楼 2015-06-10 16:12:42

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

curb

木虫 (初入文坛)

应助: 2 (幼儿园)
金币: 1537.9
红花: 1
帖子: 46
在线: 19.2小时
虫号: 1212678
注册: 2011-02-25
专业: 物理海洋学

【答案】应助回帖

感谢参与，应助指数 +1

能用固定值设置的时候就别用比例了。否则换个电脑都会变形。我通常都是把figure大小用pixel固定。然后colorbar再换回用比例

[ 发自手机版 http://muchong.com/3g ]

赞一下
