[求助] 锂电论文审稿意见求助 已有3人参与

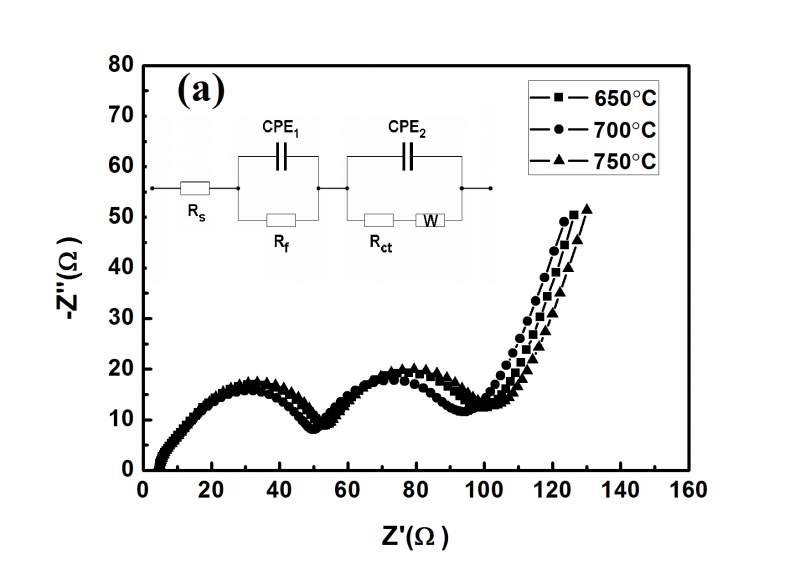

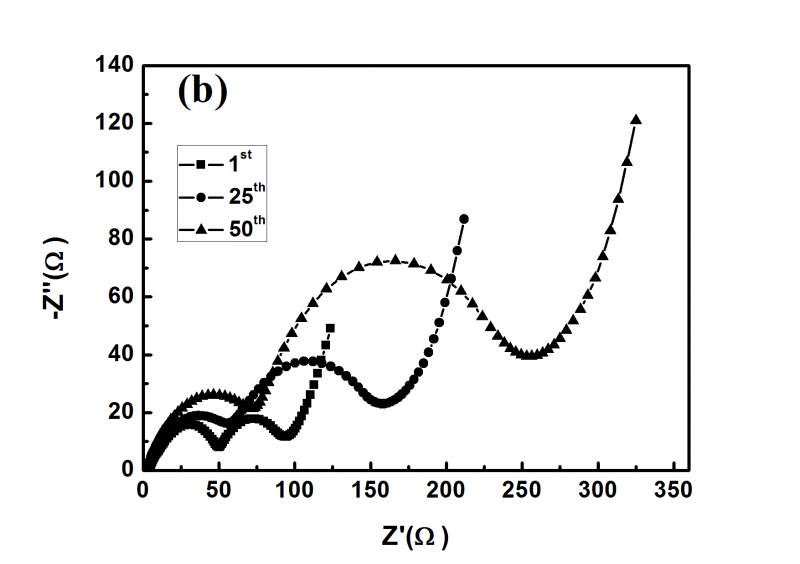

各位大牛，这是我论文的审稿意见，我想问问这条意见是什么意思？ Nyquist plots (Fig. 7): The unit length of the real axis and the image axis should be equal. Otherwise, it will cause some pseudo-physical and chemical phenomena.

锂电论文审稿意见求助


锂电论文审稿意见求助-1
回复此楼

» 收录本帖的淘帖专辑推荐

自己的科研兴趣

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力做好每一件事！！！
1楼 2015-06-07 23:09:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

owetowet

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
605562714: 金币+20, ★★★★★最佳答案 2015-06-09 00:06:37
意思是，你要用相等的横纵坐标。横轴从0到300，纵轴也要一样，最后图应该是个正方形，这主要是看看圆是不是半圆还是变形的

[ 发自手机版 http://muchong.com/3g ]
赞一下(7人) 回复此楼
2楼2015-06-08 00:18:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
意思是你横纵坐标标度要一样否则会导致一些虚假的物理和化学现象，你碰到的是一个专业的审稿人，住你幸福。
赞一下(4人) 回复此楼
天地任我行
3楼2015-06-08 11:24:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apiannk

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼上说的是对的，EIS图的横纵一定是相等的，显示出来的图片是正方形的，楼主在这方面确实应该学习
赞一下(1人) 回复此楼
4楼2015-06-08 11:50:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

605562714

金虫 (正式写手)
引用回帖:
2楼: Originally posted by owetowet at 2015-06-08 00:18:12
意思是，你要用相等的横纵坐标。横轴从0到300，纵轴也要一样，最后图应该是个正方形，这主要是看看圆是不是半圆还是变形的

谢谢您的指导，我会及时改正！
赞一下 回复此楼
努力做好每一件事！！！
5楼2015-06-09 00:07:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

605562714

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 胡琪 at 2015-06-08 11:24:53
意思是你横纵坐标标度要一样否则会导致一些虚假的物理和化学现象，你碰到的是一个专业的审稿人，住你幸福。

谢谢您，我今后一定会注意的！
赞一下 回复此楼
努力做好每一件事！！！
6楼2015-06-09 00:08:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

605562714

金虫 (正式写手)
引用回帖:
4楼: Originally posted by apiannk at 2015-06-08 11:50:49
楼上说的是对的，EIS图的横纵一定是相等的，显示出来的图片是正方形的，楼主在这方面确实应该学习

谢谢您的指导！！！
回复此楼
努力做好每一件事！！！
7楼2015-06-09 00:08:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yellowkey

木虫 (著名写手)
其实横轴和纵轴是否相同并不是重点。重要的是x和y轴的scale bar的size应该相同。比如，你现有的图中，x轴的scale bar size大概是y轴的两倍多一点。于是，你的半圆看起来就是在x轴上被挤扁了的效果。

ps：从你的图来看，20欧之前还有个半圆。。。
赞一下 回复此楼
8楼2015-06-09 02:10:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjmxf

新虫 (小有名气)
就是你的X轴与Y轴坐标范围必须一致， 你的第一个图X坐标是0-160，你的Y轴也应该是0-160.
赞一下 回复此楼
9楼2015-06-09 08:12:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ltyb

铁杆木虫 (著名写手)
很专业，学习了！！！
回复此楼
10楼2015-06-09 08:31:21
