[求助] VOF模型下如何对不同的流体设置不同速度 已有1人参与

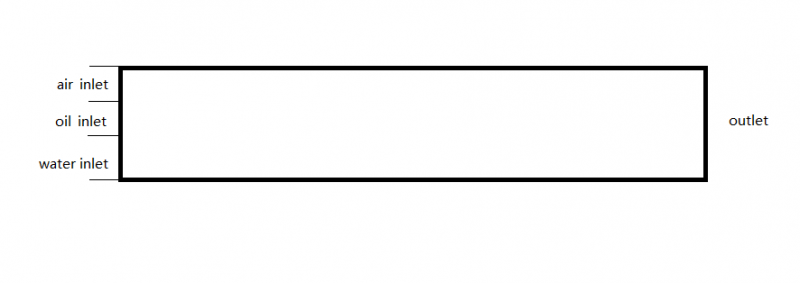

新手在做slug flow的模拟，水平直管自上而下是空气，油和水，空气4m/s, 油水0.5m/s。左侧自上而下设置了三个分别的速度进口，右侧一个压力出口，用的VOF模型，设空气为第一相，水/油为第二相，初始时水和油patch到管中。但是在设置里只有mixture可以设置速度，单项没法设置速度。请问应该如何设置和解决，谢谢。

PS. 画网格的时候出现过分好三个inlet的part之后，生成网格之后入口就变成了一个？（在autoblock下会发生，其他情况不会）请问是什么问题呢？用混合的网格质量好像不是很好，请问这种情况有什么好的解决方法么？谢谢

VOF模型下如何对不同的流体设置不同速度
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-06 06:40:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q:1306140890

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wyanastasia: 金币+10 2015-06-12 19:34:43
1.单项不需要设速度，只设体积分数就可。
2.建议用O形块
3.画网格时入口可以不用分开，fluent里有mesh，seperate，face可以把入口分开。先region。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
好之者不如乐之者
2楼2015-06-06 07:21:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyanastasia

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by q:1306140890 at 2015-06-06 07:21:28
1.单项不需要设速度，只设体积分数就可。
2.建议用O形块
3.画网格时入口可以不用分开，fluent里有mesh，seperate，face可以把入口分开。先region。

谢谢，还是有些不明白，是三个入口都选为mixture么？可是在mixture的条件下没法设置fraction，选择了单项之后又没法设置速度，怎么体现这三个流体是不同速度的呢？而且改了入口的相之后其他两个入口也跟着变成那相了不知道为什么。。
赞一下 回复此楼
3楼2015-06-06 09:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q:1306140890

木虫 (正式写手)
引用回帖:
3楼: Originally posted by wyanastasia at 2015-06-06 09:19:48
谢谢，还是有些不明白，是三个入口都选为mixture么？可是在mixture的条件下没法设置fraction，选择了单项之后又没法设置速度，怎么体现这三个流体是不同速度的呢？而且改了入口的相之后其他两个入口也跟着变成那相 ...

先选mixture设置每一相入口的速度，然后对应每一个入口选择该入口对应的相，例如水的入口，先选mixture设置水的速度，OK，然后把mixture改为水那一项，fraction 设为1，水的入口就设置好了。其他两个入口类似。
赞一下 回复此楼
好之者不如乐之者
4楼2015-06-06 10:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyanastasia

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by q:1306140890 at 2015-06-06 10:10:45
先选mixture设置每一相入口的速度，然后对应每一个入口选择该入口对应的相，例如水的入口，先选mixture设置水的速度，OK，然后把mixture改为水那一项，fraction 设为1，水的入口就设置好了。其他两个入口类似。...

非常感谢
回复此楼
5楼2015-06-07 02:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyanastasia

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by q:1306140890 at 2015-06-06 10:10:45
先选mixture设置每一相入口的速度，然后对应每一个入口选择该入口对应的相，例如水的入口，先选mixture设置水的速度，OK，然后把mixture改为水那一项，fraction 设为1，水的入口就设置好了。其他两个入口类似。...

再问一下，这样改了之后，比如我最后改的是水相，然后之前改的那两相的phase也会变成水？这个是不是不太正常啊
赞一下 回复此楼
6楼2015-06-07 20:04:30
