[求助] 求助,3D-VOF模型,气泡在液体中运动,怎么求出气泡的diameter size distribution 已有3人参与

求助,如题。

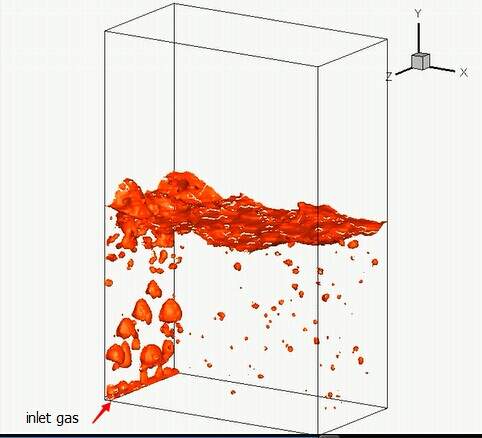

现在用3D-VOF 模型,瞬态,空气从容器底部通入液体,见附图。现在想统计下液体内气泡的diameter size distribution。
我老师说,可以用cfd-post里的isosurface确定气泡的表面积,然后求直径。但现在还没有弄明白。

欢迎大家讨论,在线关注。

求助,3D-VOF模型,气泡在液体中运动,怎么求出气泡的diameter size distribution
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
sinzhao22: 金币+10, ★★★很有帮助, 现在遇到的困难是,不知道怎么求表面积。 2014-10-08 08:37:00
把表面积带入球形的求表面积的公式中去,得到的是当量直径。
2楼2014-10-07 20:48:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

引用回帖:
2楼: Originally posted by 死天 at 2014-10-07 20:48:17
把表面积带入球形的求表面积的公式中去,得到的是当量直径。

谢谢回复。
但是cfd-post里面,怎么求根据isosurface确定的空间的表面积啊。或者直接求体积,直径都信。
3楼2014-10-08 08:38:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

panjiajing

禁虫 (小有名气)

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
sinzhao22: 金币+10, ★★★很有帮助 2014-10-08 12:07:27
本帖内容被屏蔽

4楼2014-10-08 09:26:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

引用回帖:
4楼: Originally posted by panjiajing at 2014-10-08 09:26:23
1、用cfd-post里的isosurface确定气泡的表面积,然后求直径应该可以
2、能否用udf方法导出气泡的diameter size distribution

谢谢。
我可以用isosurface确定气泡面积,但得出的值是所有isosurface面积的和。怎样才能求出不同气泡对应的不同表面积呢?

第二步,我可以把这组气泡直径分布导出来,然后用别的软件做直方图之类的。
5楼2014-10-08 15:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

我不知道你这里行不行,对于CFB来说,是2维的图算出来的气泡直径
参考下面这个文章
A critical comparison of frictional stress models applied to the simulation of bubbling
fluidized beds

» 本帖已获得的红花(最新10朵)

6楼2014-10-08 16:42:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

引用回帖:
6楼: Originally posted by 死天 at 2014-10-08 16:42:59
我不知道你这里行不行,对于CFB来说,是2维的图算出来的气泡直径
参考下面这个文章
A critical comparison of frictional stress models applied to the simulation of bubbling
fluidized beds

THANKS
7楼2014-10-09 06:46:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

送红花一朵
引用回帖:
6楼: Originally posted by 死天 at 2014-10-08 16:42:59
我不知道你这里行不行,对于CFB来说,是2维的图算出来的气泡直径
参考下面这个文章
A critical comparison of frictional stress models applied to the simulation of bubbling
fluidized beds

这个方法,我试了一下。前几天跟老师讨论,老师觉得,这样做不是很准确。但还是很感谢你。现在想法还是isosurface,计算isosurface里的网格数量。至今无解。纠结啊,纠结啊
8楼2014-10-28 21:01:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)


楼主如果要计算DSD,为何不用双欧拉模型呢。VOF计算量太大了。双欧拉很便宜啊。我就是好奇 呵呵 帮不上忙
9楼2014-10-29 17:23:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

本帖仅楼主可见
10楼2014-10-29 23:06:05
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页
