[求助] 两相流模拟怎么给一个区域加初始条件呢？

我在做欧拉气固两相流模拟，需要给一个小区域设定初始条件，让它初始时刻均匀布满了气固两相，固相体积分数已经知道，但是不知道怎么设定？请教各位大神fluent能直接这样设定吗？还是需要编程。。。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-29 22:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiyoguo87

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
franba: 金币+20, ★★★很有帮助 2013-11-01 11:16:27
在初始化后，Adapt---Region 选定所需设定初始条件的区域，mark，最后在patch里设定初始条件
赞一下(1人) 回复此楼
2楼2013-10-30 12:35:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zchrainbow

银虫 (小有名气)
引用回帖:
2楼: Originally posted by qiyoguo87 at 2013-10-30 12:35:21
在初始化后，Adapt---Region 选定所需设定初始条件的区域，mark，最后在patch里设定初始条件

然后，solve——initialize——patch——面板里选第二项—— volume fraction, 选定初始化的区域，在vof下输入体积分数，patch,就OK了。
赞一下 回复此楼
网络是最好的老师
3楼2013-10-30 13:58:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

franba

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by zchrainbow at 2013-10-30 13:58:42
然后，solve——initialize——patch——面板里选第二项—— volume fraction, 选定初始化的区域，在vof下输入体积分数，patch,就OK了。...

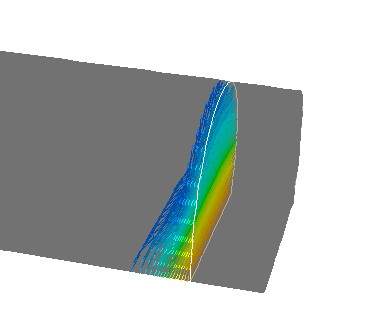

你好，我没有在Adapt---Region 选定所需设定初始条件的区域，而是建模的时候把所要区域割出来设为流体区域并命名，然后初始化后，再用体积分数patch了那个区域，这样有问题吗？可是开始计算的时候我看了一下固相的云图，初始时刻1s时固相不是均布在那个区域里而是在一个面上或者可以说是从一个面出来，这是为什么呢？我把图贴了上来，右边是我选定的区域，麻烦看一下。
两相流模拟怎么给一个区域加初始条件呢？
赞一下 回复此楼
4楼2013-10-30 15:57:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

franba

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by qiyoguo87 at 2013-10-30 12:35:21
在初始化后，Adapt---Region 选定所需设定初始条件的区域，mark，最后在patch里设定初始条件

你好，我没有在Adapt---Region 选定所需设定初始条件的区域，而是建模的时候把所要区域割出来设为流体区域并命名，然后初始化后，再用体积分数patch了那个区域，这样有问题吗？可是开始计算的时候我看了一下固相的云图，初始时刻1s时固相不是均布在那个区域里而是在一个面上或者可以说是从一个面出来，这是为什么呢？我把图贴了上来，右边是我选定的区域，麻烦看一下。
两相流模拟怎么给一个区域加初始条件呢？-1
赞一下 回复此楼
5楼2013-10-30 15:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zchrainbow

银虫 (小有名气)
引用回帖:
5楼: Originally posted by franba at 2013-10-30 15:57:54
你好，我没有在Adapt---Region 选定所需设定初始条件的区域，而是建模的时候把所要区域割出来设为流体区域并命名，然后初始化后，再用体积分数patch了那个区域，这样有问题吗？可是开始计算的时候我看了一下固相的 ...

你试一下我们patch 的方法，看行不行？
赞一下 回复此楼
网络是最好的老师
6楼2013-10-30 16:34:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

franba

铁虫 (初入文坛)
引用回帖:
6楼: Originally posted by zchrainbow at 2013-10-30 16:34:07
你试一下我们patch 的方法，看行不行？...

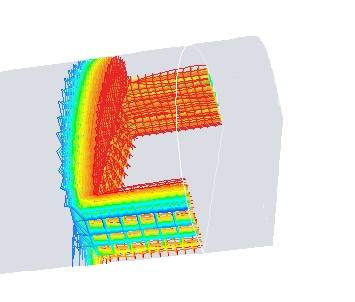

我试了一下你们的方法，先在Adapt---Region 选定所需设定初始条件的区域，mark，最后在patch里设定初始条件，下面这个图是0.5s时的固相体积分数云图。有两个问题：一个是所需区域不是六面体，球体也不是柱体，我选择的六面体，然后用坐标去选择区域位置，我怎么才能完全选上我所需要区域呢？还有：请看下面的图，我规定了x，y，z坐标的范围，可是右侧区域还是没有固相，不知道怎么回事，请指教一下，谢谢
两相流模拟怎么给一个区域加初始条件呢？-2
赞一下 回复此楼
7楼2013-10-30 17:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zchrainbow

银虫 (小有名气)
引用回帖:
7楼: Originally posted by franba at 2013-10-30 17:31:08
我试了一下你们的方法，先在Adapt---Region 选定所需设定初始条件的区域，mark，最后在patch里设定初始条件，下面这个图是0.5s时的固相体积分数云图。有两个问题：一个是所需区域不是六面体，球体也不是柱体，我选 ...

patch的对不对，要看0s的。看0.5s的已经是运行过的了
赞一下 回复此楼
网络是最好的老师
8楼2013-10-31 09:11:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

franba

铁虫 (初入文坛)
引用回帖:
8楼: Originally posted by zchrainbow at 2013-10-31 09:11:31
patch的对不对，要看0s的。看0.5s的已经是运行过的了...

可是一开始那周边没有其他因素，不会0.5s就全部出来了，主要是右边区域一点固相都没有，不知道怎么回事，还有你们Adapt---Region 选区域是怎么选择的呢？
赞一下 回复此楼
9楼2013-10-31 09:44:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiyoguo87

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by franba at 2013-10-31 09:44:36
可是一开始那周边没有其他因素，不会0.5s就全部出来了，主要是右边区域一点固相都没有，不知道怎么回事，还有你们Adapt---Region 选区域是怎么选择的呢？...

Adapt-Region选区域时，我以前做过好像只要所选区域包含了你需设定的区域就行，也就是说你所选的区域可以比你需要设定初始条件的区域大。看你的图应该是圆柱的一部分吧，可以按圆柱的去选择
赞一下 回复此楼
10楼2013-12-06 16:58:49
