小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？
81/1返回列表
查看: 2389  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Nh招牌菜

新虫 (小有名气)

[求助] VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？ 已有2人参与

网格模型就是一个10X10X5的长方体，设置上表面压力入口，其他五个面固定墙体，长方体内部设定Fluid流体。
VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？
然后选择了压力基非定常求解器默认设置、多相流的VOF模型、粘度模型的第二个层流。

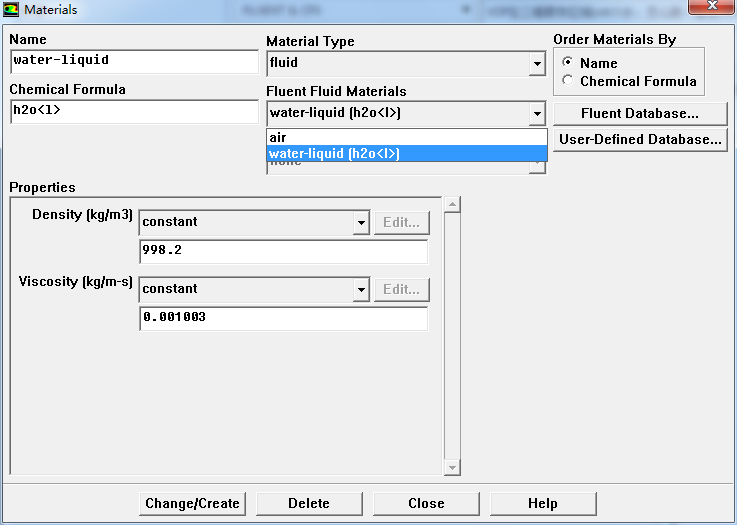

然后定义材料取数据库的水和空气，设置空气基本相，水为第二相。
VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？-1
VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？-2

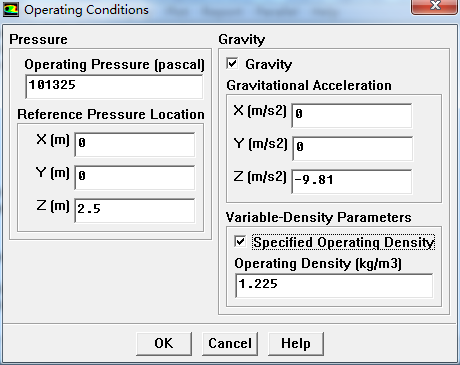

操作环境选择（0,0,2.5）为空气大气压，重力Z轴负方向9.81。
VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？-3
边界条件如上设定都保持默认。
压力-速度耦合选择PISO，其他默认。

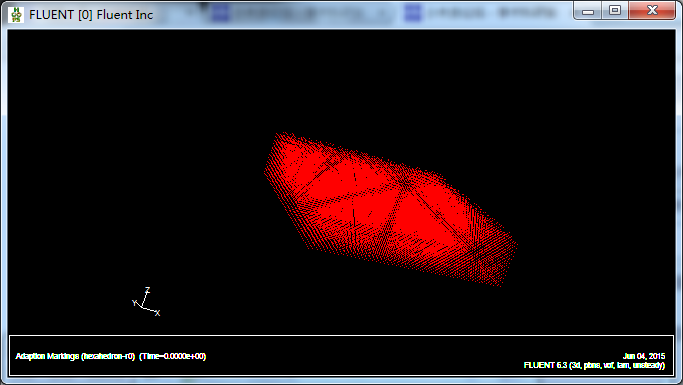

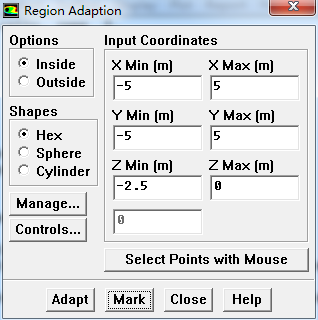

初始化后设置寄存区域，可看到寄存区域呈红色，高度大约为底边的四分之一，即设定2.5.
VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？-4
VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？-5

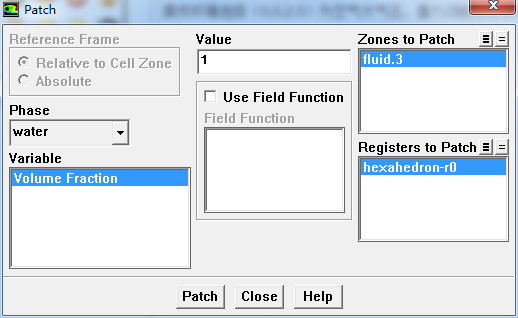

然后对寄存区域patch水的相，设置如图。
VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？-6

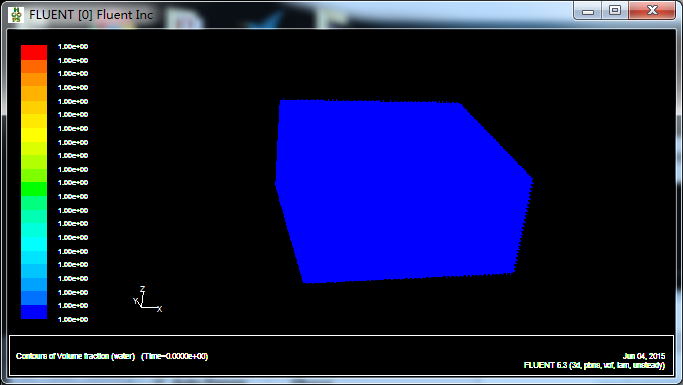

然后在等高线观察水相的云图，则显示水的高度达到底边二分之一，即充满了容器。
VOF在三维寄存区域patch水，怎么就一直是patch到整个容器里了呢？-7

问题就是不能在设定寄存区域patch水，是前面的设置出问题了吗，还是原理上就说不通，有没有谁遇到过啊，求大神解答！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-04 15:50:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guidao123

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Nh招牌菜: 金币+5, ★★★★★最佳答案 2015-09-11 08:59:07
patch对话框里面的zone to patch不要选fluid.3。
赞一下 回复此楼
2楼2015-06-04 16:54:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

世界一角

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我做的和你类似，不会出现你这种情况，你列出的条件不是特别全面，不知道该怎么回答

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-06-04 19:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nh招牌菜

新虫 (小有名气)
引用回帖:
2楼: Originally posted by guidao123 at 2015-06-04 16:54:49
patch对话框里面的zone to patch不要选fluid.3。

选不选都是patch全部，试过了
赞一下 回复此楼
4楼2015-06-05 08:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nh招牌菜

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 世界一角 at 2015-06-04 19:27:59
我做的和你类似，不会出现你这种情况，你列出的条件不是特别全面，不知道该怎么回答

缺什么条件我再说明，麻烦讨论一下
赞一下 回复此楼
5楼2015-06-05 08:36:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kuiikui

新虫 (初入文坛)
楼主  你的问题解决了吗？

发自小木虫IOS客户端
赞一下(1人) 回复此楼
6楼2016-09-20 08:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

360347104

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by kuiikui at 2016-09-20 08:53:37
楼主  你的问题解决了吗？

你的问题解决了吗
赞一下 回复此楼
7楼2016-11-15 08:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shici6fn

新虫 (初入文坛)
我也出现类似问题了  请问你是怎么解决的
赞一下 回复此楼
8楼2018-12-22 13:38:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
