[求助] 纯铝压缩实验应力应变曲线求屈服应力 已有1人参与

做了纯铝的压缩实验 得到应力应变曲线 看不出有明显屈服 不知道该怎么分析,求大家帮忙。试着做了下屈服应力,不知道对不对.

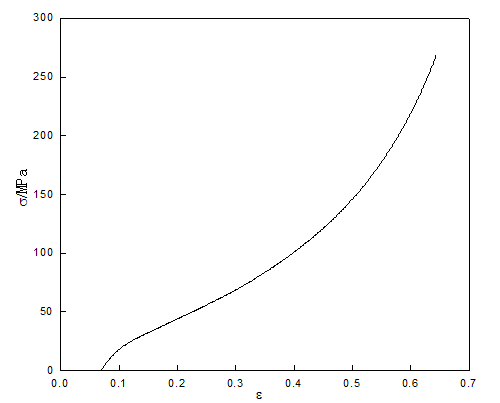

纯铝压缩实验应力应变曲线求屈服应力

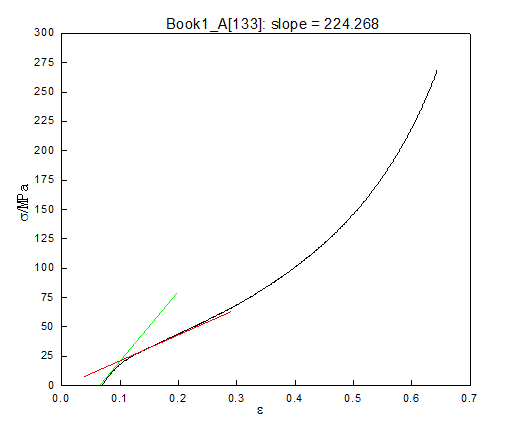

纯铝压缩实验应力应变曲线求屈服应力-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
建议先将坐标原点移到曲线与应变横轴的交点处,然后以此点向曲线做切线,切点即为屈服点。另外,考虑到只有屈服以后材料才会发生加工硬化现象,因此,真正的屈服点应该在应力发生切线斜率大幅上扬之前的某处。综合以上两点最后决定屈服点位置。
2楼2015-06-02 21:22:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

窀穸sai

新虫 (小有名气)

引用回帖:
2楼: Originally posted by peterflyer at 2015-06-02 21:22:41
建议先将坐标原点移到曲线与应变横轴的交点处,然后以此点向曲线做切线,切点即为屈服点。另外,考虑到只有屈服以后材料才会发生加工硬化现象,因此,真正的屈服点应该在应力发生切线斜率大幅上扬之前的某处。综合以 ...

曲线没有在原点是因为压缩刚开始的阶段的应力应变数据很小,在图里就几乎和应变横轴重合了,这部分是可以忽略的吗?还有我第二个图里那样找出的屈服应力点是对的吗?
3楼2015-06-03 09:16:44
