[求助] 如何获得均匀的矩形激光光条?在线等 已有2人参与

实验室现有一束准直好的激光,光束直径1mm左右,波长895nm。

需求:
我现在需要得到一束截面为长3~4mm,宽<1mm的激光光条,光斑内部光强尽可能均匀,并且光功率得到尽可能多的保留

目前进展:

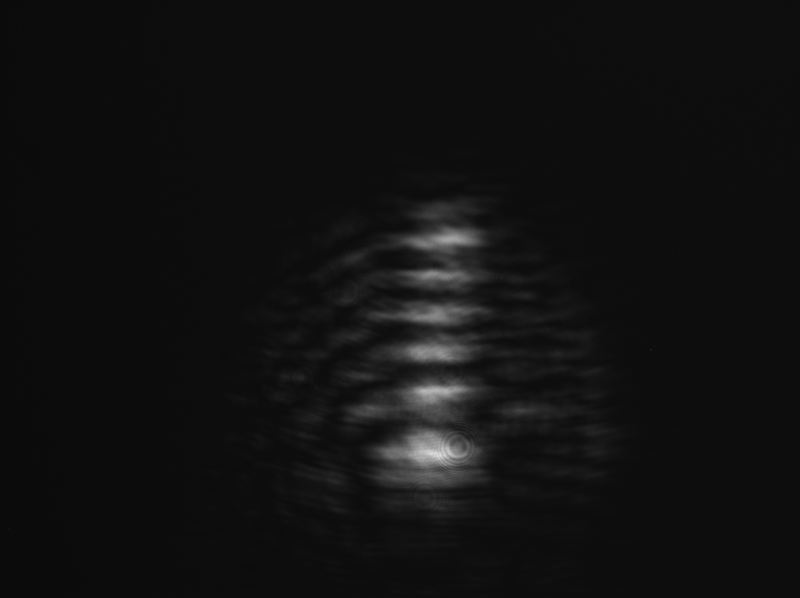

我现在使用2组柱面透镜在2个方向上对激光进行扩束和收束,可以获得光条,但光斑内部有明显干涉条纹(见附图),而且光束横向方向散射也很严重。

问题:
1. 使用2组柱面透镜的方法有什么问题?是否还需要增加别的元件,比如小孔光阑?
2. 有什么其他方法可以实现我的需求吗?

只有这么多金币了,多谢各路大神帮忙~

如何获得均匀的矩形激光光条?在线等
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangjunmo18

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
比较简单的方法是直接采用一种叫做TOP-hat的光学组件,直接可以输出一定圆形均匀光斑,然后你根据自己需要采用小孔或者别的形式截取。
另一种方法是采用2次扫描转镜,这个方法相对较复杂,成本也高。
希望对你有帮助

祝好
DOIT
2楼2015-05-29 19:14:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mshwangg

至尊木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
使用柱透镜原则上是可以的。如果用的是平凸柱透镜,需要注意镜片方向,最好两个凸面相对,不要使两个平面相对。

[ 发自小木虫客户端 ]
3楼2015-05-29 22:58:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古月XYZ

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by mshwangg at 2015-05-29 22:58:38
使用柱透镜原则上是可以的。如果用的是平凸柱透镜,需要注意镜片方向,最好两个凸面相对,不要使两个平面相对。

谢谢回复。

我就是使用平凸柱透镜。凸面相对意思是从第一个柱透镜的平面入射,再入射到第二个柱透镜的凸面?
4楼2015-05-30 09:49:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古月XYZ

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by zhangjunmo18 at 2015-05-29 19:14:11
比较简单的方法是直接采用一种叫做TOP-hat的光学组件,直接可以输出一定圆形均匀光斑,然后你根据自己需要采用小孔或者别的形式截取。
另一种方法是采用2次扫描转镜,这个方法相对较复杂,成本也高。
希望对你有帮 ...

感谢回复。

圆形光斑横向收束这个方法挺有意思,我马上试试。

扫描转镜适合3D物体扫描,太复杂啦
5楼2015-05-30 09:54:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mshwangg

至尊木虫 (正式写手)

引用回帖:
4楼: Originally posted by 古月XYZ at 2015-05-30 09:49:41
谢谢回复。

我就是使用平凸柱透镜。凸面相对意思是从第一个柱透镜的平面入射,再入射到第二个柱透镜的凸面?...

正解
6楼2015-05-30 19:29:30
