[求助] ANSYS结构分析温度荷载 已有1人参与

在图书馆下载了一篇文章，里面说用BEAM188可以添加非线性梯度温度（折线形）：
超大跨径钢斜拉桥的温度荷载调研与温度效应分析   邓小伟，石雪飞，阮欣
这里给个豆丁的链接http://www.docin.com/p-284409122.html
可是我在看BEAM188单元简介时，发现该单元每个节点只有三个温度：
At the element x-axis (T(0,0))
At one unit from the x-axis in the element y-direction (T(1,0))
At one unit from the x-axis in the element z-direction (T(0,1))

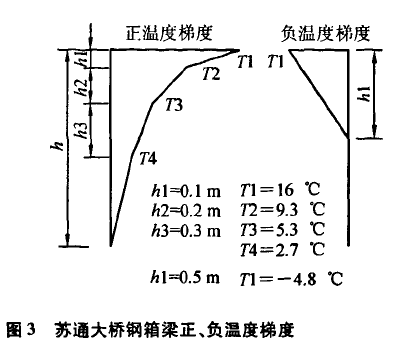

这么说来，BEAM188单元根本不可能添加论文图3所示的温度荷载。

那是否说明这篇文章有问题？
如果需要添加沿梁截面高度方向的非线性温度梯度荷载，应该用什么单元呢？
（抱歉，只有这么点金币了）

ANSYS结构分析温度荷载
Unnamed QQ Screenshot20150529105306.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-29 11:11:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乡望

新虫 (初入文坛)
唉，自己解决了。

[ 发自小木虫客户端 ]
回复此楼
2楼2015-06-05 09:55:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AorsoL_CCB

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 乡望 at 2015-06-05 09:55:56
唉，自己解决了。

请问楼主，如何解决的？
赞一下(1人) 回复此楼
3楼2020-11-02 10:12:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

一个单元想要模拟图中的温度分布是困难的，但是多划分几个单元好像应该可以模拟图中的温度分布.
赞一下 回复此楼
4楼2020-11-03 08:41:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ckczsh12

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 乡望 at 2015-06-05 09:55:56
唉，自己解决了。

你好是怎么施加的呀
赞一下 回复此楼
5楼2021-03-22 20:46:48
