[求助] fluent后处理tecplot流场图 已有1人参与

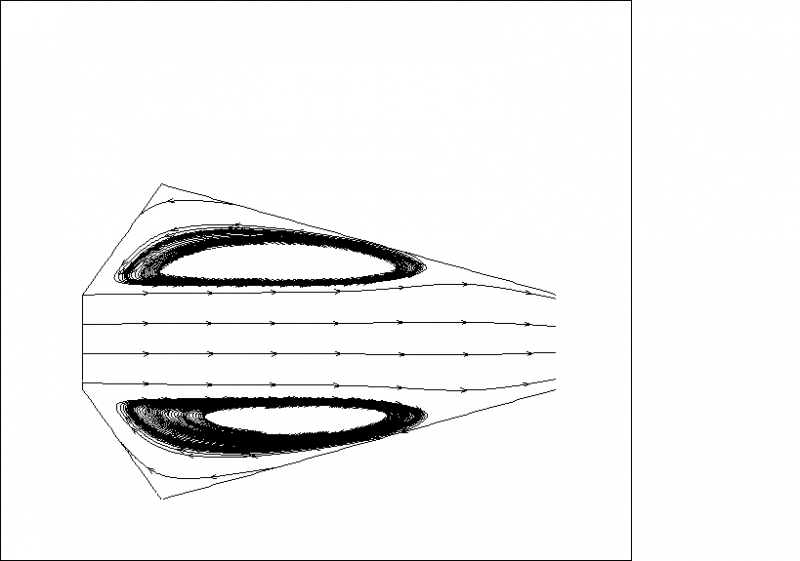

用fluent导出dat文件，tecplot导入，点击streamtrace画流线图，雷诺数在200以上有涡的地方就会出现流线浓密的问题，如下图。我只想在有涡的地方画两条流线图。怎么弄？

fluent后处理tecplot流场图
0.2 2000.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-20 08:20:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

涡振怎么振？

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
tieA4: 金币+5, ★有帮助 2015-05-20 17:22:12
设置一次画得条数为很小的数，试试看。一般默认是10条。
赞一下 回复此楼
云总会开，月终会明。
2楼2015-05-20 08:37:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tieA4

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 涡振怎么振？ at 2015-05-20 08:37:58
设置一次画得条数为很小的数，试试看。一般默认是10条。

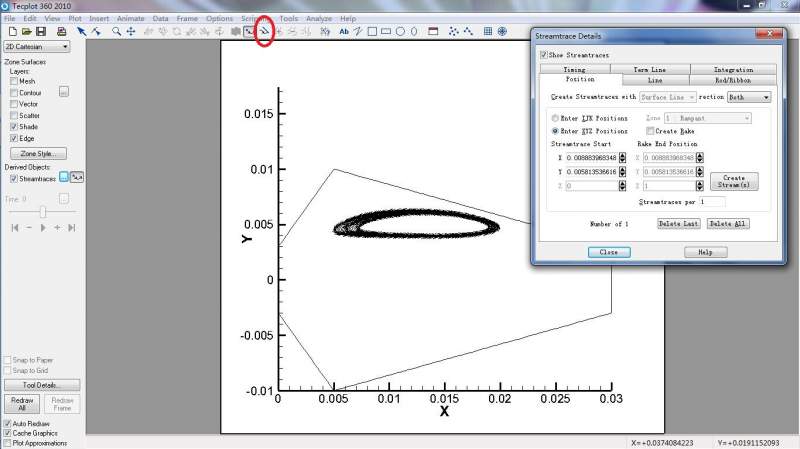

好像不行哦。是在这里设置的吗？现在设置是1条点一下就是这样的。
fluent后处理tecplot流场图-1
0.2 2000 2.jpg
赞一下 回复此楼
3楼2015-05-20 08:53:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tieA4

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 涡振怎么振？ at 2015-05-20 08:37:58
设置一次画得条数为很小的数，试试看。一般默认是10条。

没有人回答哎。。。倒是解决了，虽然貌似不是很好的方法。金币就给你了。
赞一下 回复此楼
4楼2015-05-20 17:20:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

涡振怎么振？

金虫 (小有名气)
引用回帖:
4楼: Originally posted by tieA4 at 2015-05-20 17:20:36
没有人回答哎。。。倒是解决了，虽然貌似不是很好的方法。金币就给你了。...

你是怎么解决的呢
赞一下 回复此楼
云总会开，月终会明。
5楼2015-05-20 20:32:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tieA4

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 涡振怎么振？ at 2015-05-20 20:32:45
你是怎么解决的呢...

用这个，穿过曲线浓密的区域，就会变成一条。然后把这条线设置成白色。不过流线图上会有一个小小的缺口。
fluent后处理tecplot流场图-2
0.2 2000 2.jpg
赞一下 回复此楼
6楼2015-05-22 09:32:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

涡振怎么振？

金虫 (小有名气)
引用回帖:
6楼: Originally posted by tieA4 at 2015-05-22 09:32:14
用这个，穿过曲线浓密的区域，就会变成一条。然后把这条线设置成白色。不过流线图上会有一个小小的缺口。

0.2 2000 2.jpg
...

这样好像只能去除一个地方的旋涡，如果有多个，这个方法不能处理
赞一下 回复此楼
云总会开，月终会明。
7楼2015-05-22 14:30:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tieA4

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 涡振怎么振？ at 2015-05-22 14:30:10
这样好像只能去除一个地方的旋涡，如果有多个，这个方法不能处理...

恩，是的。只要是套着的就能从中心部位往出引线，如果多个涡不在一起就没办法了。。。
赞一下 回复此楼
8楼2015-05-23 08:50:26
