[求助] fluent或者Tecplot里面能不能查看模型的尺寸？ 已有3人参与

因为没有mesh文件，只有学长的data和case。老板要求在他的基础上，修改尺寸以及添加东西来做模拟，但是师兄当初的东西已经没了。求助各位了
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-06 17:30:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
至少有两种办法：
1  直接打开坐标坐标轴，并显示坐标轴的数值。
2 采用probe点击模型上的点，就能显示该点的坐标，再通过坐标计算模型尺寸。

其中，第二种方法最好。

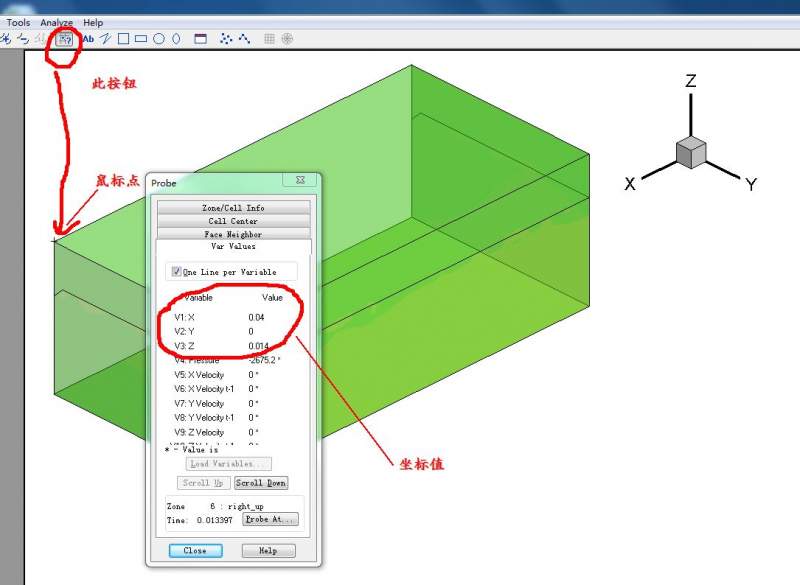

  操作界面如下图：
fluent或者Tecplot里面能不能查看模型的尺寸？
  你试试就知道了。
赞一下 回复此楼
2楼2014-03-06 17:54:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zee2004

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
bemyself1989: 金币+10 2014-03-27 17:35:34
在模型上做几个关键位置的切面，然后输出切面的坐标，可以连同其它流体参量一块输出，然后就可以查看具体的坐标数值，得到尺寸。
赞一下 回复此楼
MC
3楼2014-03-06 18:18:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桃之夭夭_14

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
bemyself1989: 金币+10, ★★★很有帮助 2014-03-27 17:35:49
用fluent read完了case和data以后，选define-scale，看看里面x y z的范围
赞一下(2人) 回复此楼
4楼2014-03-06 19:41:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bemyself1989

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by zee2004 at 2014-03-06 18:18:29
在模型上做几个关键位置的切面，然后输出切面的坐标，可以连同其它流体参量一块输出，然后就可以查看具体的坐标数值，得到尺寸。

能不能像一楼那样弄个操作，谢谢了
赞一下 回复此楼
5楼2014-03-07 07:38:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zee2004

木虫 (正式写手)
引用回帖:
5楼: Originally posted by bemyself1989 at 2014-03-07 07:38:00
能不能像一楼那样弄个操作，谢谢了...

在file菜单下，有一个write  然后 profile, 可以选择需要输出的面，然后选择输出xyz坐标，输出格式可以用txt文本打开。
赞一下(1人) 回复此楼
MC
6楼2014-03-07 11:20:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ericaeric

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by fangdian at 2014-03-06 17:54:54
至少有两种办法：
1  直接打开坐标坐标轴，并显示坐标轴的数值。
2 采用probe点击模型上的点，就能显示该点的坐标，再通过坐标计算模型尺寸。

其中，第二种方法最好。
  操作界面如下图：

  你试试就知道 ...

学习了，多谢指点！
回复此楼
7楼2014-03-07 15:40:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Alice_vufg

金虫 (小有名气)
引用回帖:
2楼: Originally posted by fangdian at 2014-03-06 17:54:54
至少有两种办法：
1  直接打开坐标坐标轴，并显示坐标轴的数值。
2 采用probe点击模型上的点，就能显示该点的坐标，再通过坐标计算模型尺寸。

其中，第二种方法最好。
  操作界面如下图：

  你试试就知道 ...

请问这是什么软件啊？
赞一下 回复此楼
8楼2015-07-17 15:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YOUTATA

新虫 (初入文坛)
楼主解决了吗
回复此楼
9楼2018-04-14 17:00:29
