[求助] 各位大虾，求助，求助啊，十分着急。 已有3人参与

有一问题求助。
我做了一个Al3Ti金属间化合物掺杂Sic的性能分析，主要是分析力学性能，最后样品做完压缩实验后，得到的力与位移曲线，如何转变为应力应变曲线？

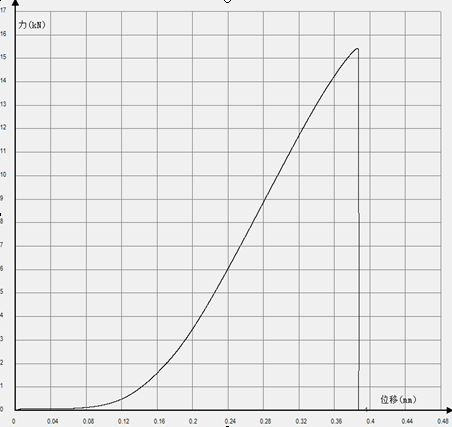

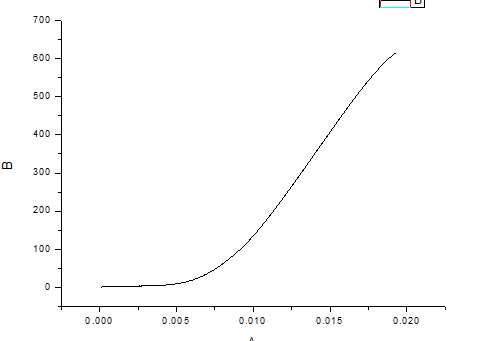

应力=力/横截面积 应变=位移/原始长度，这样对吗？另外，转变后的应力应变曲线是不是和力与位移曲线的形状一样啊？如何分析呢，下面2张图是楼主
楼主纯小白，望各位大虾指点指点。

各位大虾，求助，求助啊，十分着急。


各位大虾，求助，求助啊，十分着急。-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-11 13:16:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happyever83

禁虫 (职业作家)
感谢参与，应助指数 +1
本帖内容被屏蔽
2楼2015-05-11 14:35:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qhwfck97

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by happyever83 at 2015-05-11 14:35:13
你查查相关文献有力和应力，位移和应变的换算公式，力-位移曲线和应力-应变曲线本身的形状就是一样的，第一张图有问题呀？试样断了没？为何没有应力下降那段？第二张图表示试样脆性很大。

断了，图2下降那段就是试样断以后机器没停住工作造成的，图1的话因为作图的时候没有吧应力下降那段的数据放上去所以没出现。这么说的话，这种材料在图中也看不到塑性变形阶段，只发生了弹性变形，也没有明显的屈服点。是这样吗？
赞一下 回复此楼
3楼2015-05-11 15:00:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
原則上我認為你的轉換應該是沒有問題，但是會和拉伸一樣初期有水平位移倒是較奇怪。試片端面夠水平平整嗎?
赞一下 回复此楼
4楼2015-05-11 15:46:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qhwfck97

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by dickliu7 at 2015-05-11 15:46:24
原則上我認為你的轉換應該是沒有問題，但是會和拉伸一樣初期有水平位移倒是較奇怪。試片端面夠水平平整嗎?

试样端面是水平的，但是试样很小，正常情况下，不应该有这段水平位移是吗？
赞一下 回复此楼
5楼2015-05-11 15:58:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by qhwfck97 at 2015-05-11 15:58:31
试样端面是水平的，但是试样很小，正常情况下，不应该有这段水平位移是吗？...

我所謂的水平，應該是說端面是否與試片縱軸垂直，因為沒有力卻有位移。
赞一下 回复此楼
6楼2015-05-11 18:47:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
本人认为，此时应该使用力与位移的关系换算为真应力-真应变（对数应变）曲线。
赞一下 回复此楼
7楼2015-05-11 23:49:03
