[求助] hypermesh网格划分已有3人参与

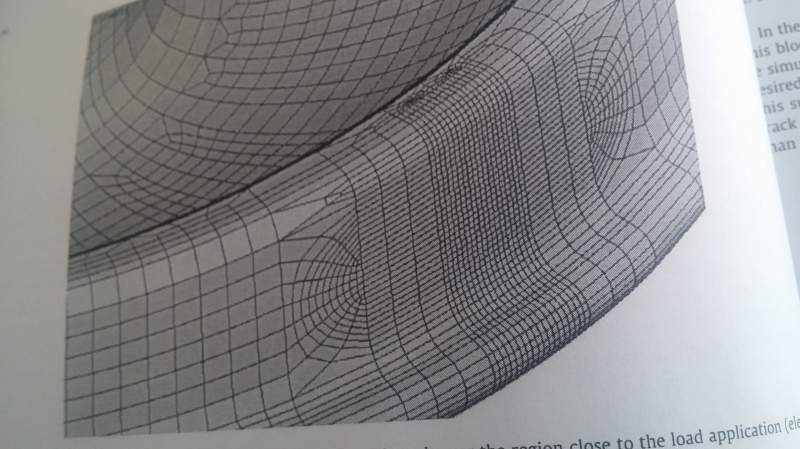

求助：如图网格划分如何实现,采用六面体单元，平面单元spin得到，但不知道图中用来过渡的那些网格是利用什么命令画出来的

hypermesh网格划分

» 猜你喜欢

博士读完未来一定会好吗已经有31人回复
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？已经有8人回复
博士申请都是内定的吗？已经有7人回复
读博已经有5人回复
投稿精细化工已经有4人回复
高职单位投计算机相关的北核或SCI四区期刊推荐，求支招！已经有4人回复
导师想让我从独立一作变成了共一第一已经有9人回复
心脉受损已经有5人回复
Springer期刊投稿求助已经有4人回复
小论文投稿已经有3人回复

» 本主题相关价值贴推荐，对您同样有帮助:

关于圆柱体网格划分问题（在Ansys经典界面）已经有7人回复
网格划分和细化问题已经有8人回复
急求hypermesh 和 abaqus 大神指点！！！已经有4人回复
请教hypermesh划分网格的问题已经有5人回复
Ansys中管单元沿圆周方向不能划分网格吗？已经有4人回复
ANSYS 单元畸形不能划分网格已经有7人回复
六面体网格划分已经有7人回复
哪位大神来指导下用hypermesh划分网格并做前处理，然后用ansys分析的一般过程已经有11人回复
hypermesh进行前处理用ansys进行分析遇到的问题已经有15人回复
procast 网格划分有交叉点怎么修复已经有13人回复
ICEM网格划分问题已经有15人回复
hypermesh 网格划分求助已经有4人回复
ansys 13.0 网格划分和边界定义怎么设置，拜求高手已经有13人回复
Hypermesh中六面体网格划分的基本方法已经有154人回复
请教高手：使用hypermesh如何对静力问题进行前处理已经有6人回复

好好学习，天天向上

1楼2015-04-13 19:22:51

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

DengSiying

铁虫 (初入文坛)

应助: 7 (幼儿园)
金币: 24.3
红花: 1
帖子: 45
在线: 55.6小时
虫号: 2298914
注册: 2013-02-25
专业: 金属材料的微观结构

【答案】应助回帖

感谢参与，应助指数 +1

先划分好区域之后，automesh应该是可以的。如果实在不行的话，就手动划分。把曲线都自己先划出来。

2楼2015-04-14 09:29:33

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

beefman

铜虫 (小有名气)

应助: 16 (小学生)
金币: 776.9
红花: 1
帖子: 54
在线: 46.4小时
虫号: 3006870
注册: 2014-03-01
性别: GG
专业: 机械工程

【答案】应助回帖

手工画出这样的六面体网格似乎比较困难，可以使用AVL FAME进行六面体网格的划分以及局部细化。

赞一下(1人)

3楼2015-04-18 22:01:05

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

黎明555

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 207.5
帖子: 7
在线: 3.2小时
虫号: 4292200
注册: 2015-12-16
性别: GG
专业: 固体力学

【答案】应助回帖

先画2维面网格，再画3维网格，就可以了

4楼2016-05-26 11:25:39
