[求助] fluent求解气液两相流的设置 已有1人参与

问题：一个固液两相流化床。
初始条件是：反应器内被水冲满，然后臭氧从底部进口通入，经过液相混合，从顶部出口溢出。
网格自动生成后，进入flutnt。设置第一项为水，第二项为臭氧，采用K-E方程后总得不到满意的效果。

可能是fluent的条件设置有问题，case文件以保存在一楼，新手求指点
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : FFF.1-Setup-Output.cas.gz
    • 2015-04-08 11:51:21, 93.7 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-08 11:52:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)

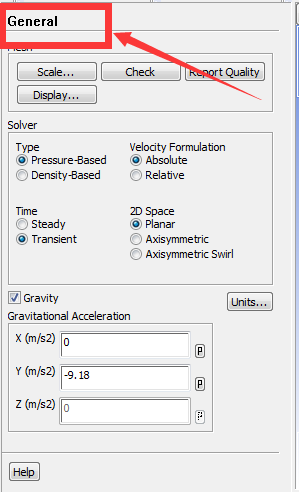

general的基本设置如图：压力基，非稳态
fluent求解气液两相流的设置
赞一下 回复此楼
2楼2015-04-08 12:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by whqs8426212 at 2015-04-08 12:04:44
general的基本设置如图：压力基，非稳态


models设置：1.多相（mixture）第一项是水，第二项是臭氧，这些在材料中已经定义

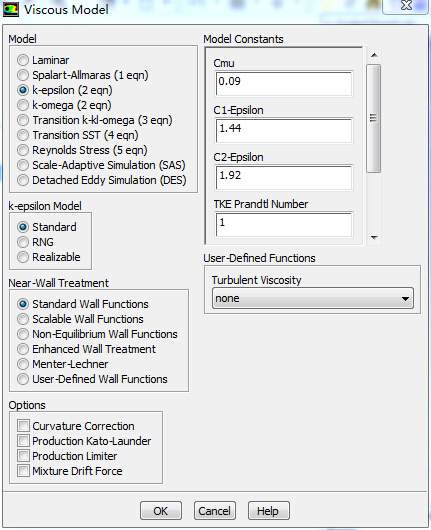

             2.viscous（标准K-e）具体如图所示
fluent求解气液两相流的设置-1
赞一下 回复此楼
3楼2015-04-08 12:14:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
3楼: Originally posted by whqs8426212 at 2015-04-08 12:14:38
models设置：1.多相（mixture）第一项是水，第二项是臭氧，这些在材料中已经定义
             2.viscous（标准K-e）具体如图所示

...

cellzone计算域以及相应网格，
臭氧气体从底部红线inlet进，蓝线outlet出哈
fluent求解气液两相流的设置-2
赞一下 回复此楼
4楼2015-04-08 12:22:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by whqs8426212 at 2015-04-08 12:22:35
cellzone计算域以及相应网格，
臭氧气体从底部红线inlet进，蓝线outlet出哈

...

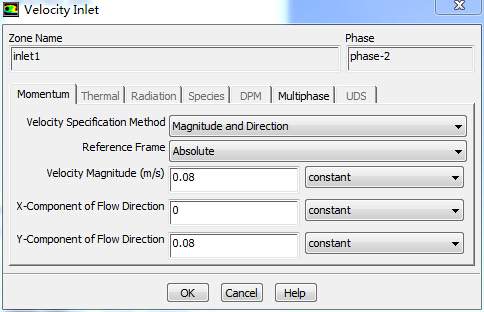

Bounundary condition（边界条件的设置）之inlet
定义速度出口
phase-1(第一项)为水，流速为0
phase-2(第二项)为臭氧，0.05m/s,沿y正向（如图）
fluent求解气液两相流的设置-3
赞一下 回复此楼
5楼2015-04-08 12:30:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by whqs8426212 at 2015-04-08 12:30:09
Bounundary condition（边界条件的设置）之inlet
定义速度出口
phase-1(第一项)为水，流速为0
phase-2(第二项)为臭氧，0.05m/s,沿y正向（如图）

...

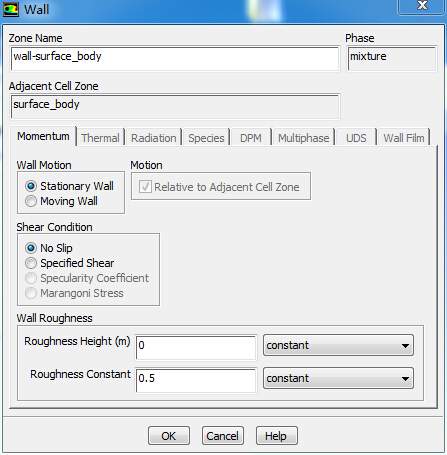

壁面：station wal，no slipl；

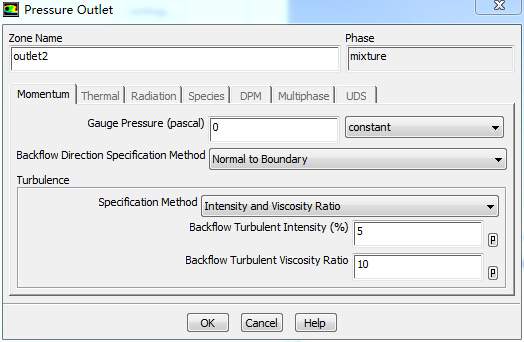

出口：压力出口，表压 0（默认）
fluent求解气液两相流的设置-4


fluent求解气液两相流的设置-5
pressure out.jpg


fluent求解气液两相流的设置-6
赞一下 回复此楼
6楼2015-04-08 12:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by whqs8426212 at 2015-04-08 12:39:33
壁面：station wal，no slipl；
出口：压力出口，表压 0（默认）


pressure out.jpg

...

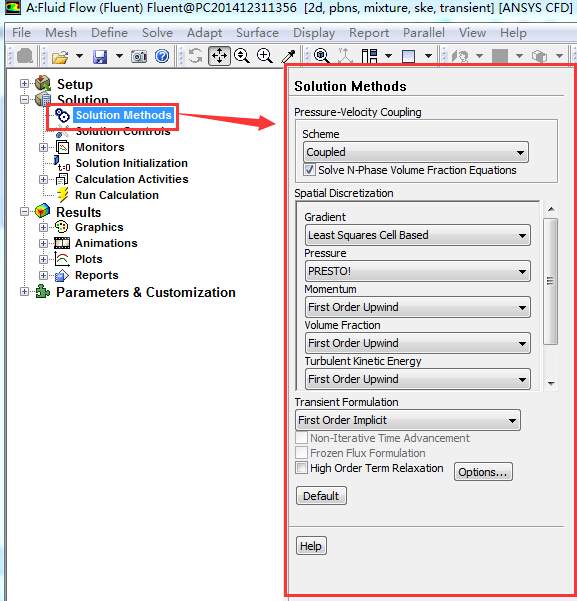

solution Method设置：
用新界面，如图
fluent求解气液两相流的设置-7
赞一下 回复此楼
7楼2015-04-08 12:44:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
7楼: Originally posted by whqs8426212 at 2015-04-08 12:44:05
solution Method设置：
用新界面，如图

...

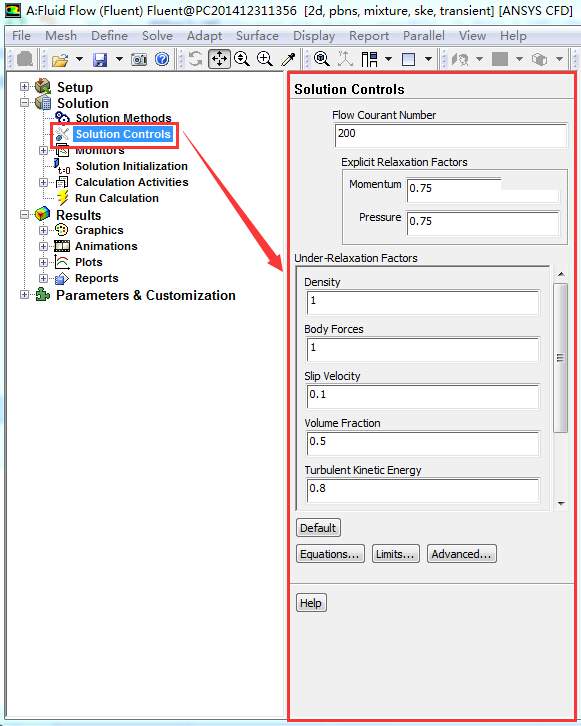

slution control 的设置如图（完全不懂里面的意义）
fluent求解气液两相流的设置-8
赞一下 回复此楼
8楼2015-04-08 12:50:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
引用回帖:
8楼: Originally posted by whqs8426212 at 2015-04-08 12:50:50
slution control 的设置如图（完全不懂里面的意义）

...

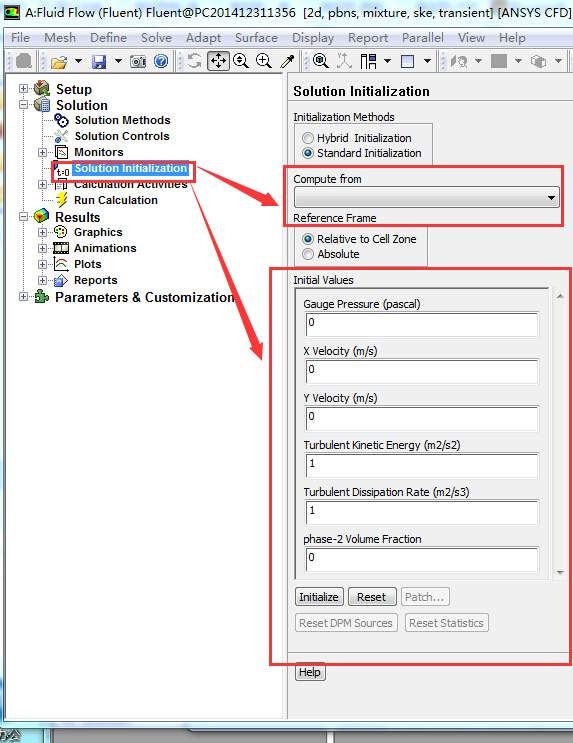

最后一步：方程初始化！！！这是我最想请教各位的。
如问题所述：要实现臭氧通入一个原先已被水充满的反应器。
那么我的理解就是在整个计算域中臭氧的比重是0，应该如何表达给fluent？！
fluent求解气液两相流的设置-9
赞一下 回复此楼
9楼2015-04-08 12:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

詹水清

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
whqs8426212: 金币+20, ★★★★★最佳答案 2015-04-08 20:22:13
引用回帖:
9楼: Originally posted by whqs8426212 at 2015-04-08 12:55:53
最后一步：方程初始化！！！这是我最想请教各位的。
如问题所述：要实现臭氧通入一个原先已被水充满的反应器。
那么我的理解就是在整个计算域中臭氧的比重是0，应该如何表达给fluent？！

F2){{8I){FLK[CHM%2HDH ...

这不就是简单的气液两相流吗？有这么难不，这些基本的设置问题，应该很简单的，加我QQ  723859249
赞一下 回复此楼
科研你行的加油
10楼2015-04-08 13:11:30
