[求助]
第一次用fluent，使用gambit划分网格和进行边界条件设置时时出现问题，求助
|
|

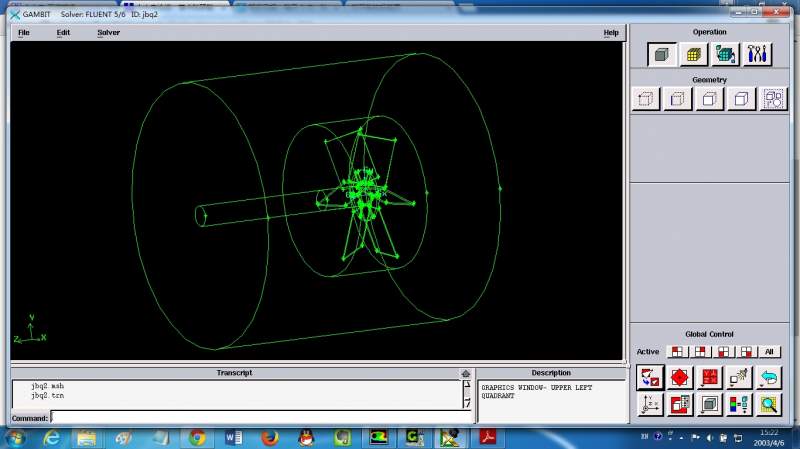

模型是搅拌器模型 其中搅拌器的叶片部分是在solidworks中画的，其他的搅拌轴和定子区和搅拌槽都是在gambit中画的 总尺寸为高210mm，直径210mm，分成动子区和定子区，定子区2mm为间隔划分网格，动子区以1mm为间隔划分网格，划分完之后文件高达500m之大，传不上来…… 只能传截图 在网格划分之前都没有问题（按照网上的教程），在设定边界条件的时候有几点疑问 一共探测出来145个面（总共是分成五部分组合的，就算是有很多重合的面有有点太多了吧），是每个面都要设定name和type吗？（好像每个面都会出现3次，比如face1和face45和face85在图中表示同一个面（这里举例，具体哪个面不记得了），而且其中face51-59划分了好几次都没有出现过，而其中的六十多某面和八十多某面都是在图上看不见的——怎么放大都看不到） 然后 fluent载入文件时提示 Warning: Number of nodes read (703589) does not match number referenced (629036). Resetting counter to match the number referenced. 网格检查后提示 WARNING: Unassigned interface zone detected for interface 4 因为第一次用所以很多不懂，还请不吝指导  qiuzhu.jpg |
