[求助] 超级电容器交流阻抗 已有1人参与

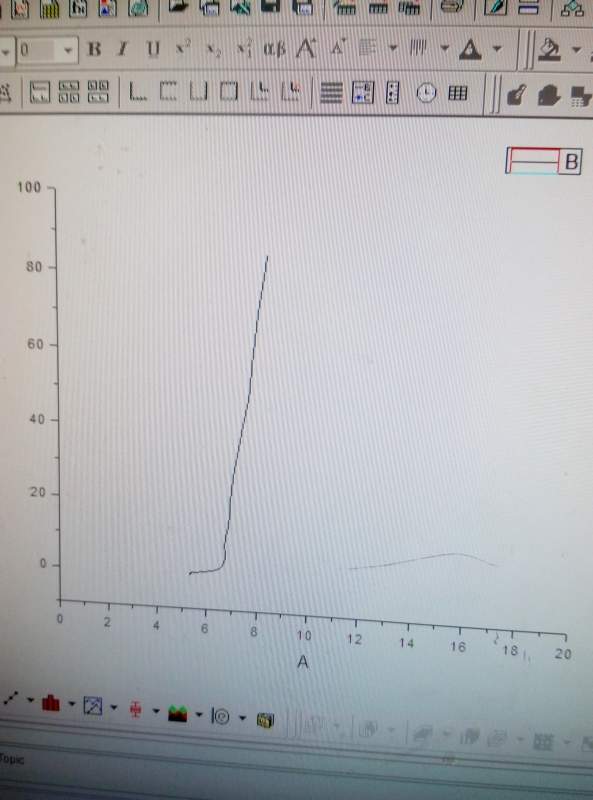

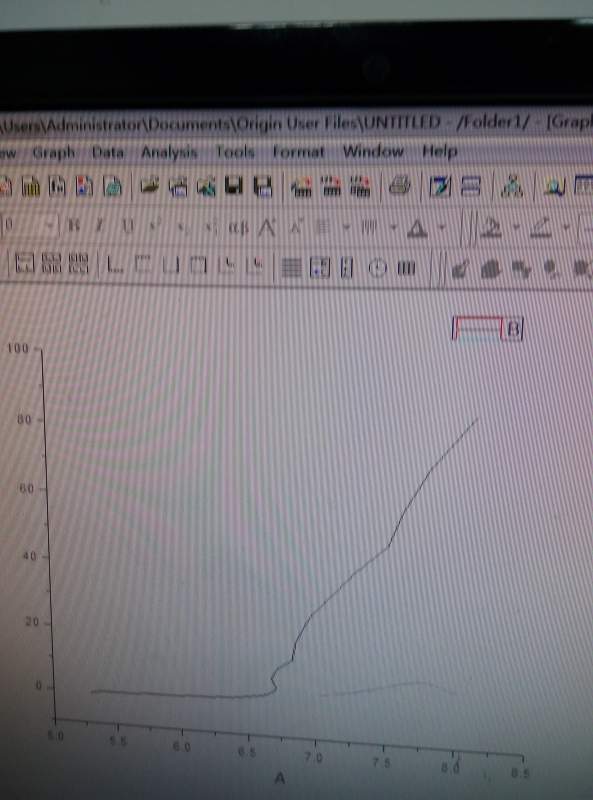

为什么我做的电容器测的交流阻抗的图是这样的:第二张图是第一张的放大图。没有明显的半圆,半圆和实轴没有交点,而且低频区也不是一条直线

超级电容器交流阻抗


超级电容器交流阻抗-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
LZ有几个问题:
通常阻抗图采纳的是Nyquist图,也就是Z'和-Z''为XY轴的图,这样才会有通常意义上的半圆和斜线;
你这个图是吗?那个A是什么单位?
再者,如果以上没有异议,LZ你的扫描频率是多少?振幅是多少?把这个列出来,比较好判断..
或者LZ你高频再高一些,再高一些,看看结果怎么样..
何处高楼无可醉,谁家红袖不相怜!
2楼2015-04-06 01:15:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jl891002

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by langzhizhou at 2015-04-06 01:15:32
LZ有几个问题:
通常阻抗图采纳的是Nyquist图,也就是Z'和-Z''为XY轴的图,这样才会有通常意义上的半圆和斜线;
你这个图是吗?那个A是什么单位?
再者,如果以上没有异议,LZ你的扫描频率是多少?振幅是多少?把 ...

第一次发,我是用Z'值和-Z"作的图,振幅是5mv,频率是0.01-100000HZ
3楼2015-04-06 15:09:59
