[交流] 【求助】超级电容器测试问题

用金属氧化物做为超级电容器电极材料进行电化学测试时，循环伏安曲线不是矩形，恒流充放电曲线也不对称，请问这种现象怎么解释？
有没有类似文献？谢谢。
回复此楼

» 收录本帖的淘帖专辑推荐

超级电容器 F/超级电容器/AW 材料表征 电化学

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2010-11-22 14:28:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

6749062188

木虫 (小有名气)
haru007(金币+3): 2010-11-23 10:55:54
金属氧化物发生氧化还原反应，扫描出来的循环伏安曲线就会有相应的氧化还原峰，因而不会是矩形。充放电曲线也会有相应的充放电平台。
赞一下(1人) 回复此楼
3楼2010-11-22 15:59:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wangwenj123

木虫 (著名写手)
haru007(金币+2): 2010-11-23 10:55:47
难道氧化物有副反应（在某电位下分解）？
赞一下 回复此楼
2楼2010-11-22 15:29:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sophie198332

铜虫 (小有名气)
haru007(金币+1):谢谢，麻烦你帮我看一下cv和charge/discharge图 2010-11-23 11:07:03
楼上的说得对
回复此楼
4楼2010-11-22 16:13:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haru007

木虫 (著名写手)
引用回帖:
Originally posted by 6749062188 at 2010-11-22 15:59:24:
金属氧化物发生氧化还原反应，扫描出来的循环伏安曲线就会有相应的氧化还原峰，因而不会是矩形。充放电曲线也会有相应的充放电平台。

谢谢，我做出来的曲线氧化还原峰也不明显

[ Last edited by haru007 on 2010-12-2 at 20:34 ]
赞一下 回复此楼
5楼2010-11-23 11:05:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubin593

金虫 (小有名气)

感觉扫速有点大

haru007(金币+1):谢谢，高扫速出现这种情况怎么解释呢？ 2010-11-23 21:28:17
你可以降低一下扫速看看
赞一下 回复此楼
6楼2010-11-23 11:33:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sophie198332

铜虫 (小有名气)
haru007(金币+5):谢谢，学习了，以后还希望你多指教 2010-11-24 14:41:58
我这看不到你的图片。如果要观察氧化还原反应的话，就要用比较低的扫速，1mv/s的会比较明显。因为在扫速比较高的时候，充放电电流较大，一般赝电容的大电流性能不是太好，氧化还原反应有时候好像还来不及发生，CV曲线上就不会有峰。至于充放电图，一般前几个循环都不是很稳定的，你第一个电流密度做了几个循环？我一般会做十个，然后选取第7个或第8个循环来做充放电曲线。
赞一下 回复此楼
7楼2010-11-24 08:48:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sophie198332

铜虫 (小有名气)
haru007(金币+1):谢谢，有没有相关文献参考下？ 2010-11-25 00:32:23
我现在看到图了。另外，要是有氧化还原反应的话，充放电曲线就不是线性的，会有一些偏移，这也是体现了赝电容，你那个充放电曲线看着还算正常，就是要取充放电比较稳定之后的数据来用
赞一下 回复此楼
8楼2010-11-24 14:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tbr731

金虫 (正式写手)
haru007(金币+1): 2010-11-25 00:32:37
告诉大家一个技巧, 呵呵, 工作电极和对电极用同一种材料, 不要用Pt片, 看看你的CV是否变化了， 矩形多了吧？
赞一下(1人) 回复此楼
9楼2010-11-24 22:48:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sophie198332

铜虫 (小有名气)
haru007(金币+2):谢谢！ 2010-11-25 15:22:49
haru007(金币+4): 2010-12-02 20:35:41
我这的都是碳材料的文献，之前课题有一部分是杂原子赝电容的，充放电曲线也是有一些偏移的，说的很明确的文献我这也没有。毕竟你做的金属氧化物的电容器，和我做的还是有些不同的。
赞一下 回复此楼
10楼2010-11-25 08:48:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

君子好逑

铁虫 (初入文坛)
减小扫描速度
回复此楼
11楼2011-09-06 16:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shang_qing

木虫 (著名写手)
帖子真精彩!
已经收录到淘贴专辑《超级电容器》
赞一下 回复此楼
12楼2011-09-06 19:23:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huagong07

木虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖

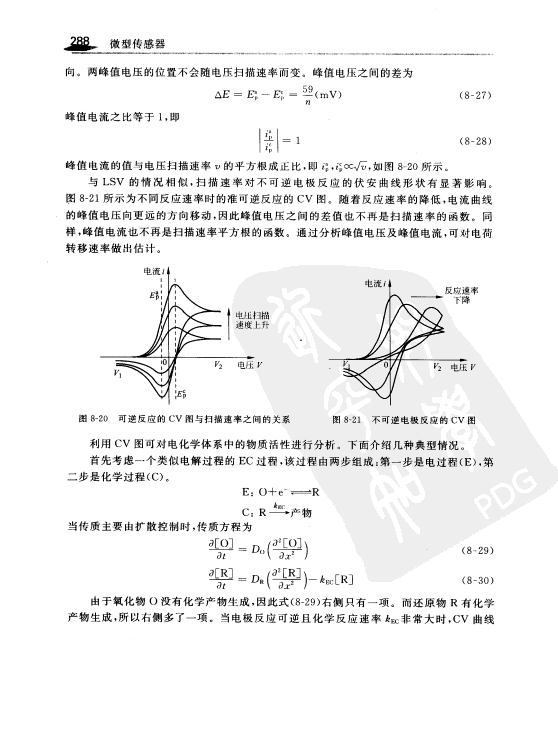

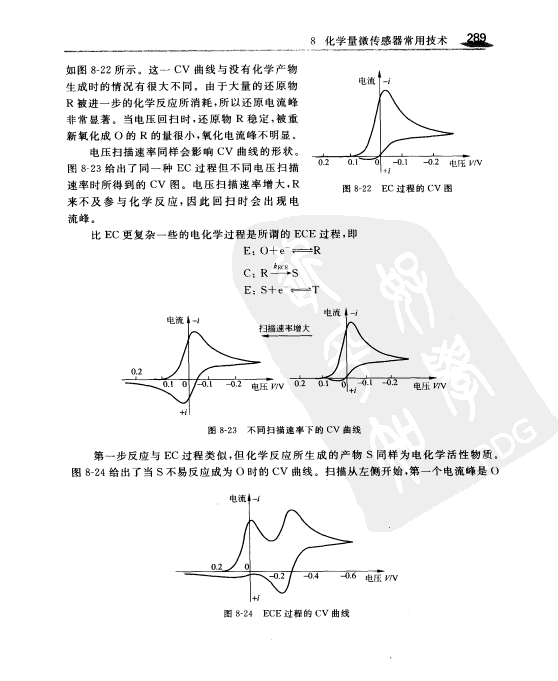

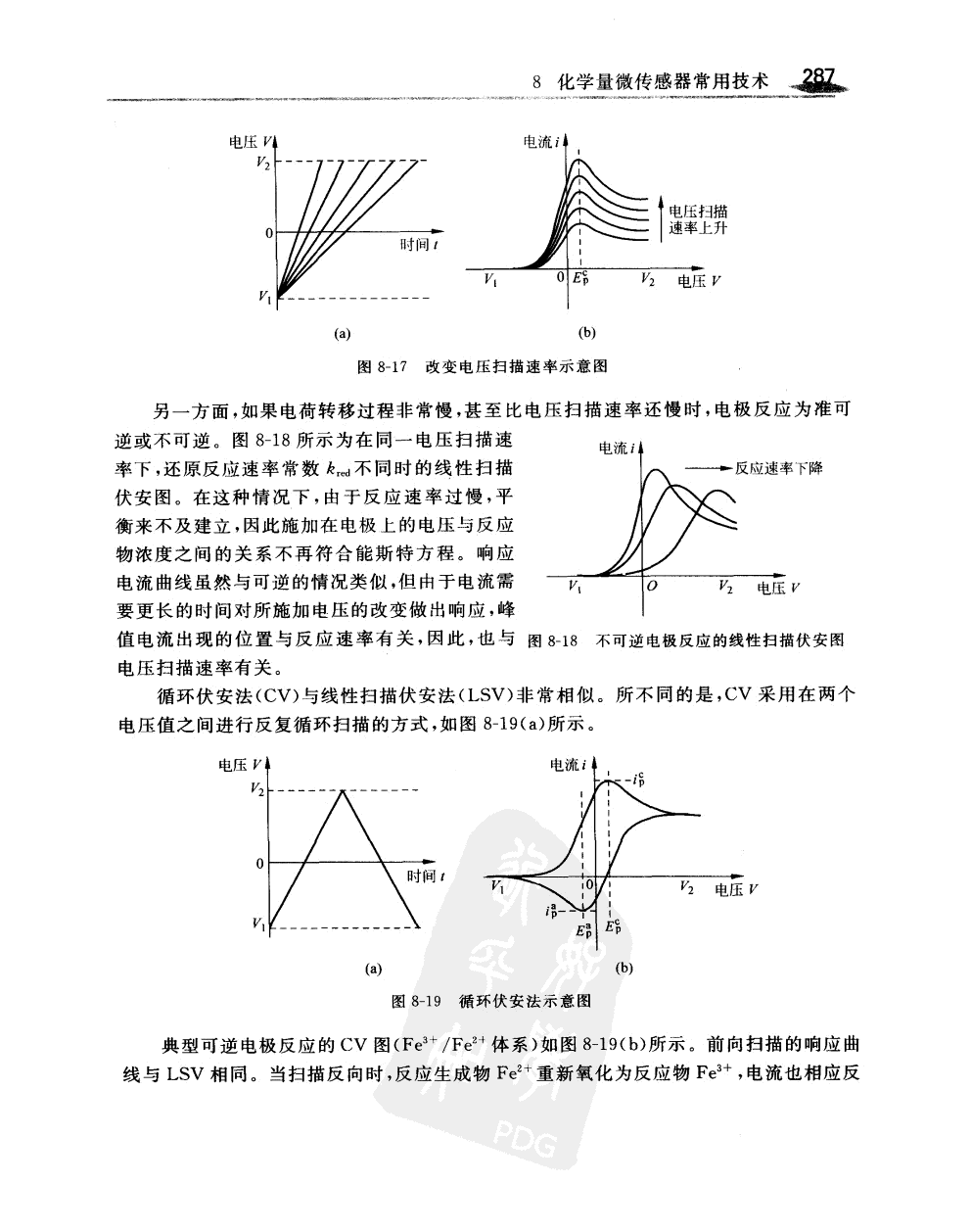

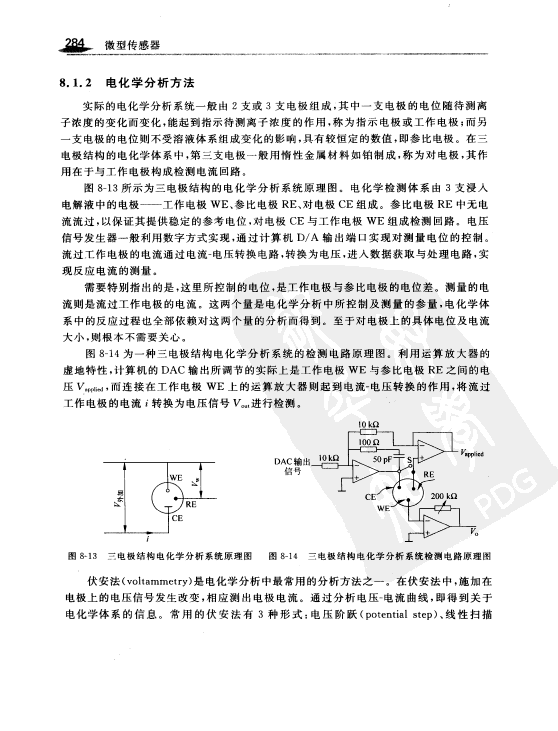

看看这个或许对你有帮助。
赞一下(2人) 回复此楼
13楼2012-02-26 18:10:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

比安卡和凯文

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
大家好！我想问问和双电层电容器比较，赝电容的充放电电流一般设为多大？谢谢！
赞一下 回复此楼
14楼2012-09-08 11:06:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ayhzghappy

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
改变一下你的扫描区间，  充放电的电位窗口
赞一下 回复此楼
15楼2013-04-01 20:40:42
