[求助]
请问tecplot里单位是什么？速度比入口速度还大，是因为单位的事吗？ 已有1人参与
|

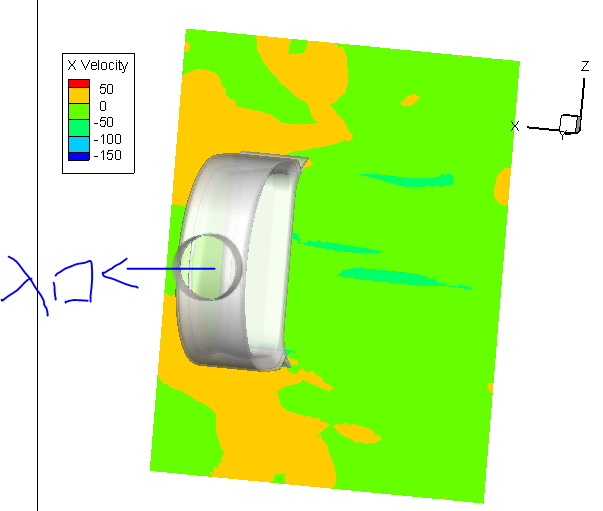

我设置入口风速为35m/s，在x方向的速度怎么这么大？ 1.PNG  2.PNG |
回复此楼» 猜你喜欢
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助长度单位 埃 的符号表示，谢谢了！
已经有4人回复
- 关于ANSYS中重力加速度单位问题
已经有16人回复
- tecplot怎样处理导出fluent计算的两相分界面的位移曲线
已经有10人回复
- 公式编辑器怎么打速度单位m.s-1(打出来感觉不对)
已经有7人回复
- tecplot 绘制的xy plot曲线出现问题
已经有10人回复
- fluent多云图显示
已经有18人回复
- 求助关于tecplot里面的extract功能！
已经有14人回复
- fluent后处理，能显示具体数值吗
已经有8人回复
- fluent导出的文件导入tecplot画XY曲线图，怎么把横坐标的单位由m改成mm？
已经有9人回复
- fluent的export中没有TECPLOT格式选项
已经有9人回复
- Tecplot 里面怎么设置一个有角度的slice
已经有6人回复
- 在tecplot后处理时，怎么修改坐标单位？
已经有12人回复
- tecplot 里面的单位怎么显示
已经有3人回复
- 南京质检局下属事业单位食品检测岗位面试，恳请大家指教
已经有8人回复
- tecplot legend如何加单位
已经有7人回复
- 如何求酶促反应中最大反应速度？单位是什么？
已经有9人回复
bb_polarlight
金虫 (小有名气)
- 应助: 20 (小学生)
- 金币: 1774.4
- 红花: 4
- 帖子: 113
- 在线: 85.4小时
- 虫号: 473417
- 注册: 2007-12-05
- 专业: 河流海岸动力学与泥沙研究
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
1852094077: 金币+45, ★有帮助 2015-03-30 19:33:07
感谢参与，应助指数 +1
1852094077: 金币+45, ★有帮助 2015-03-30 19:33:07
|

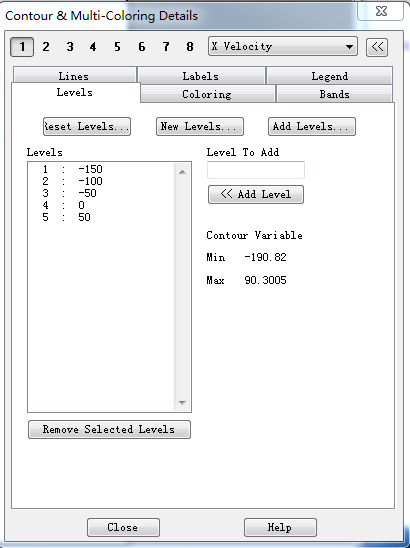

Tecplot不会去修改你的变量单位的。你这是从Fluent里面导出来的吗？fluent里面是什么单位，Tecplot就是什么。Tecplot会自动根据数据的上下限，给出contour的范围（仅仅是范围，不是你的流速精确值）。从你给的图中，并不能看出流速就超出35m/s。你可以从tecplot按钮栏里面找到带箭头和问号的按个按钮，点击一下你知道流速的地方，这样可以看到精确的值。 你也可以增加几个level，通过Level to Add, 增加一些10,20,30等等的等势线，就可以更清楚的看出流速的分布。如果还是不对，就要上传一下文件给大家看看，有助于解决问题。 |
2楼2015-03-30 16:57:42
3楼2015-03-30 19:32:40
