急急急！！！请问用origin怎么画这样的三维图 已有6人参与
|

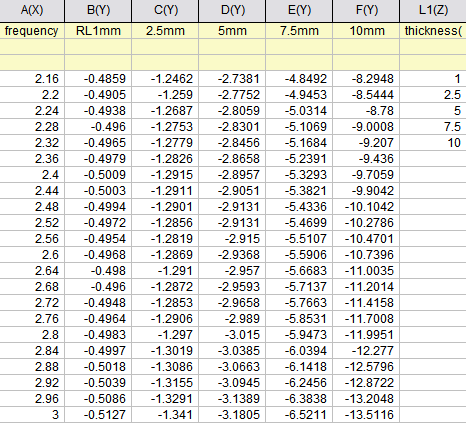

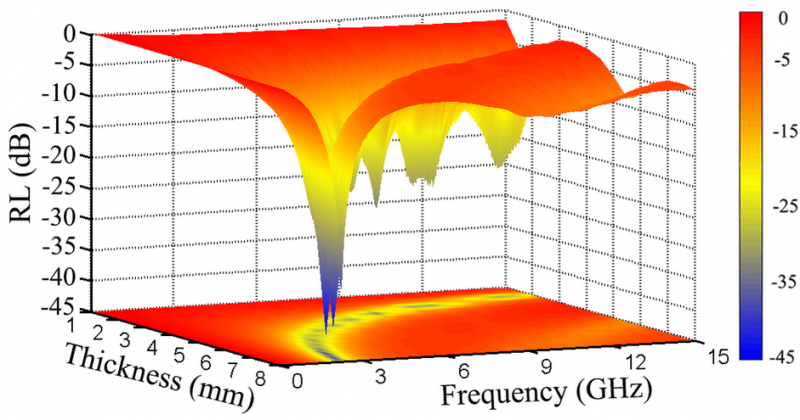

如图 有下列数据 但是不清楚如何做出实例中的三维图 望有关经验的虫友可以不吝赐教，谢谢！ 捕获.PNG  捕获1.PNG |
回复此楼» 本帖已获得的红花（最新10朵）
这一秒smile» 猜你喜欢
0856材料306分调剂
已经有4人回复
-
北京航空航天大学26级博士招生-生物医学工程-合成生物学
已经有19人回复
-
金属材料论文润色/翻译怎么收费?
已经有174人回复
-
温州大学王娟课题组2026年招生
已经有10人回复
-
温州大学2026年招生（化学、材料）
已经有10人回复
-
招生负责_院士团队_学生高自由度成长_擅长学生培养
已经有5人回复
-
温州大学招收2026年入学博士研究生（化学、材料、环境）
已经有10人回复
-
非晶合金
已经有2人回复
-
院士团队-每届学生都优秀-高自由度-团队氛围好
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请问大家这个仿真图如何画？
已经有7人回复
- 请大神帮我用Origin将这些数据化成三维曲面图，谢谢！也请把所编的程序也给我，谢谢！
已经有8人回复
- 用origin怎么画这种三维荧光光谱图
已经有8人回复
- 求助：这种图用origin怎么做的？
已经有4人回复
- 求助如何用origin绘制三维图的问题
已经有3人回复
- origin怎样画插图这样的多组三维图
已经有10人回复
- origin怎么画出坐标多次打断图，请高手指点。。。
已经有21人回复
- 急求Origin三维曲面图制图方法，金币就此散去了~
已经有16人回复
- 怎么用origin画如下的三维柱状图啊
已经有7人回复
- 求助origin中如何做三维图
已经有11人回复
- 求助origin如何画三维荧光光谱图
已经有25人回复
- origin 8 三维画图问题
已经有13人回复
- 急急急！！请兄弟姐妹们帮忙，用origin做三维柱状图，怎么改柱子的颜色啊？
已经有8人回复
- 什么软件可以画非直角三维坐标的图?Origin? SigmaPlot?
已经有7人回复
- 怎样把用solidworks画的三维图用到ansys中？？？急急急！！！！
已经有22人回复
- 【求助】怎样用origin画出三维图？
已经有16人回复
- 10个金币求用origin 7.5做三维立体图的具体方法
已经有19人回复
郭大营
新虫 (正式写手)
春愈厅的主人
- 应助: 19 (小学生)
- 金币: 1840.7
- 散金: 10
- 红花: 5
- 帖子: 688
- 在线: 219小时
- 虫号: 1677836
- 注册: 2012-03-09
- 性别: GG
- 专业: 材料物理化学
2楼2015-03-20 17:22:31
雨梦无声
金虫 (著名写手)
- 应助: 451 (硕士)
- 金币: 1686.1
- 散金: 8792
- 红花: 41
- 帖子: 1728
- 在线: 744.5小时
- 虫号: 1830549
- 注册: 2012-05-23
- 性别: GG
- 专业: 分析化学
3楼2015-03-20 18:43:50
阿七不笨
金虫 (正式写手)
- 应助: 27 (小学生)
- 金币: 2225.3
- 散金: 3
- 红花: 1
- 帖子: 721
- 在线: 236.2小时
- 虫号: 2716890
- 注册: 2013-10-11
- 性别: GG
- 专业: 机械结构强度学
4楼2015-03-21 11:01:23
zl_58
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1551.4
- 散金: 65
- 红花: 1
- 帖子: 67
- 在线: 44小时
- 虫号: 968118
- 注册: 2010-03-11
- 专业: 金属有机化学
5楼2015-03-21 17:46:15
zl_58
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1551.4
- 散金: 65
- 红花: 1
- 帖子: 67
- 在线: 44小时
- 虫号: 968118
- 注册: 2010-03-11
- 专业: 金属有机化学
6楼2015-03-21 17:46:47
落雨sjh
铁杆木虫 (职业作家)
沈益锋
- 应助: 61 (初中生)
- 金币: 5075.8
- 散金: 1599
- 红花: 12
- 帖子: 4628
- 在线: 576.6小时
- 虫号: 2252432
- 注册: 2013-01-21
- 性别: GG
- 专业: 高分子合成化学
7楼2015-03-21 18:45:44
阿七不笨
金虫 (正式写手)
- 应助: 27 (小学生)
- 金币: 2225.3
- 散金: 3
- 红花: 1
- 帖子: 721
- 在线: 236.2小时
- 虫号: 2716890
- 注册: 2013-10-11
- 性别: GG
- 专业: 机械结构强度学
8楼2015-03-21 20:15:09
右边的左边
木虫 (著名写手)
- 应助: 48 (小学生)
- 金币: 4687.1
- 散金: 21
- 红花: 4
- 帖子: 1851
- 在线: 383.3小时
- 虫号: 1007656
- 注册: 2010-04-28
- 性别: GG
- 专业: 无机非金属类光电信息与功
9楼2015-03-21 20:33:03
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zl_58: 金币+35, ★★★★★最佳答案, 尽管还有些不明白 不过还是非常感谢 2015-03-27 11:22:41
感谢参与，应助指数 +1
zl_58: 金币+35, ★★★★★最佳答案, 尽管还有些不明白 不过还是非常感谢 2015-03-27 11:22:41
| 是这样的，你把 1, 2.5, 5, 7.5, 10放在第一行；这样，第一列就是2.16, 2.2, 2.24..... 注意，左上角那个单元格就是空格了没数据，然后选中整个sheet，在plot-->3D, 里面就能找到这个。会让你以谁为行为列的，你默认就可以了。不过你这个行值很少啊，才5组数据，效果可能不好。至于在地面上的投影啊，这个表面选什么渲染色，都是可以在plot detail 里设置的。 |
10楼2015-03-21 20:54:55
