用origin怎么画这种三维荧光光谱图 已有1人参与
|
|

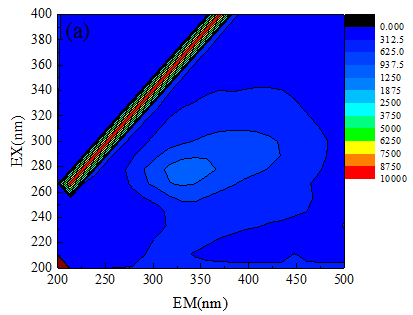

各位虫友，小弟最近做三维荧光，得到TXT文件，想画文献中这种效果图，但画出来的总是偏差很大，效果不行。 这是我的数据，谁能帮我整一个，或指导下，谢谢  图片1.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 原换001.TXT
2014-05-30 08:37:38, 5.75 K
» 收录本帖的淘帖专辑推荐
 Origin常见问题集锦 |
» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有123人回复
-
今天基金会出结果吗？20260819
已经有13人回复
-
时间戳变了，能看出什么问题？
已经有16人回复
-
filecode，4个jtjc了
已经有13人回复
-
为什么余额宝的年化利率越来越低？主要原因有哪些？
已经有5人回复
-
今天放榜没戏了吧
已经有5人回复
-
今天放榜吗？
已经有15人回复
-
filecode=后面第一个是大写字母
已经有12人回复
-
2027广东省杰青
已经有10人回复
-
朋友圈看到的
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 用origin怎么画这种三维荧光光谱图
已经有6人回复
- 如何画三维的能带结构图
已经有17人回复
- 急求Origin三维曲面图制图方法，金币就此散去了~
已经有16人回复
- 求助已知三维坐标位置，如何画出空间图像
已经有5人回复
- 如何用Origin8.0做三维荧光光谱图
已经有11人回复
- 怎样用origin做荧光三维图
已经有8人回复
- 如何利用origin来画Design expert中三维图（附教程）
已经有441人回复
- 如何用matlab画出这个图
已经有11人回复
- MATLAB将三维图和其中一个面的等高线画出来的问题，谢谢了。
已经有7人回复
- 急！！！用imageJ 怎么把一组图片组合成一张三维图
已经有11人回复
- 【教程】利用Origin画带误差棒的图
已经有385人回复
- 请问如何用matlab画出下面这个图的图像
已经有6人回复
- 求助origin如何画三维荧光光谱图
已经有25人回复
- 化工厂三维图---用什么软件画呢
已经有17人回复
- Matlab三维图中如何实现x，y坐标名称与各自的坐标轴平行？
已经有4人回复
- Origin7.5三维图如何绘制？
已经有8人回复
- Origin怎样画三维图图
已经有8人回复
- 怎样把用solidworks画的三维图用到ansys中？？？急急急！！！！
已经有22人回复
- 这种三维曲线图怎么画
已经有8人回复
- origin怎么用已知方程画出三维图
已经有8人回复
microtao
至尊木虫 (著名写手)
- 应助: 81 (初中生)
- 贵宾: 0.264
- 金币: 28222.5
- 红花: 38
- 帖子: 2283
- 在线: 454.7小时
- 虫号: 77774
- 注册: 2005-07-01
- 性别: GG
- 专业: 橡胶及弹性体
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yanechao(chemlh代发): 金币+5, 欢迎积极交流 2014-05-31 09:02:48
yanechao: 金币+25, ★有帮助 2014-05-31 15:21:06
感谢参与，应助指数 +1
yanechao(chemlh代发): 金币+5, 欢迎积极交流 2014-05-31 09:02:48
yanechao: 金币+25, ★有帮助 2014-05-31 15:21:06
|

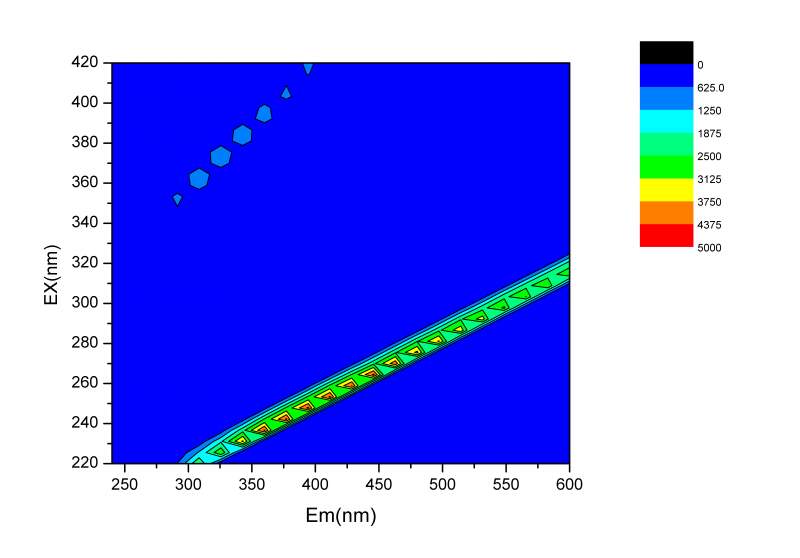

File: Import :Import Wizard... 选择文件：Next: Next:Head Lines对话框中，取消Auto Determine Subheader lines，前面填入43：Finish 将文件导入Book中 点击Book左上角全选 Worksheet: Convert to Matrix: Direct... Data Format选中X across column，即认为横排是X轴（背景不知，也可选Y across column） 选中Y Value in first Column（对应X Value in first Column） 点击Matrix左上角全选 Plot: Contour: Color Fill Origin 9.1效果图如下  Graph2.jpg |
2楼2014-05-30 14:47:36
3楼2014-05-31 15:50:48
microtao
至尊木虫 (著名写手)
- 应助: 81 (初中生)
- 贵宾: 0.264
- 金币: 28222.5
- 红花: 38
- 帖子: 2283
- 在线: 454.7小时
- 虫号: 77774
- 注册: 2005-07-01
- 性别: GG
- 专业: 橡胶及弹性体
4楼2014-06-01 00:00:10
5楼2014-06-01 08:46:39
microtao
至尊木虫 (著名写手)
- 应助: 81 (初中生)
- 贵宾: 0.264
- 金币: 28222.5
- 红花: 38
- 帖子: 2283
- 在线: 454.7小时
- 虫号: 77774
- 注册: 2005-07-01
- 性别: GG
- 专业: 橡胶及弹性体
6楼2014-06-01 09:34:35
microtao
至尊木虫 (著名写手)
- 应助: 81 (初中生)
- 贵宾: 0.264
- 金币: 28222.5
- 红花: 38
- 帖子: 2283
- 在线: 454.7小时
- 虫号: 77774
- 注册: 2005-07-01
- 性别: GG
- 专业: 橡胶及弹性体
|
tif格式的在此 |
