小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 气液进出口不同，想让气体出口只出气体，液体出口只出液体，怎样设置边界条件？
131/2返回列表12下一页
查看: 3654  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

765609806

木虫 (正式写手)

[求助] 气液进出口不同，想让气体出口只出气体，液体出口只出液体，怎样设置边界条件？ 已有2人参与

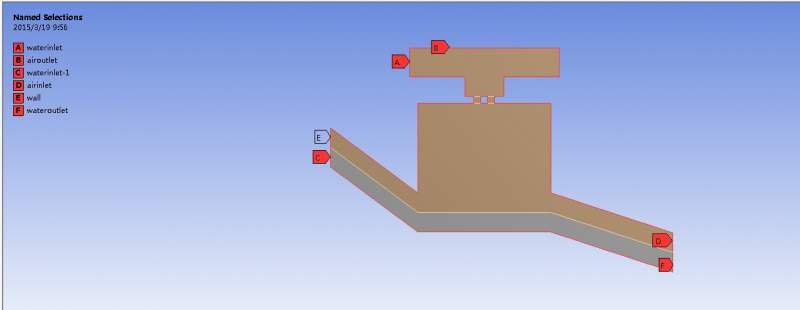

下面是我的模型，我想让气体从B气体出口出去，液体从F液体出口出。但是用欧拉模型，气体从液体出口出去了，而液体从气体出口出去。我试过outflow，不能达到预想目标，请问大家该怎么设置呢？

气液进出口不同，想让气体出口只出气体，液体出口只出液体，怎样设置边界条件？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-20 10:42:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

765609806

木虫 (正式写手)
大神们，帮我看看吧，求救啊！
赞一下 回复此楼
2楼2015-03-20 11:06:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

765609806

木虫 (正式写手)
帖子沉海了，都没有人回复。。。
赞一下 回复此楼
3楼2015-03-21 10:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guidao123

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
765609806: 金币+5 2015-03-23 11:08:58
在出口边界条件中，选择次相进行设定，找到卡片中多相流项将出口回流系数设为1或0.
赞一下 回复此楼
4楼2015-03-21 19:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

765609806

木虫 (正式写手)
引用回帖:
4楼: Originally posted by guidao123 at 2015-03-21 19:27:07
在出口边界条件中，选择次相进行设定，找到卡片中多相流项将出口回流系数设为1或0.

outflow中可以这样设置。压力出口没有找到相关的设置。我试过outflow，将气体出口的flow rate weight设置为0，液体出口设置为1，结果是气相和液相全部从液体出口出。如果改变为0.2-0.8，液体就从气体出口出去了。不知道我设置的是您说的意思吗？
赞一下 回复此楼
5楼2015-03-23 11:08:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guidao123

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by 765609806 at 2015-03-23 11:08:46
outflow中可以这样设置。压力出口没有找到相关的设置。我试过outflow，将气体出口的flow rate weight设置为0，液体出口设置为1，结果是气相和液相全部从液体出口出。如果改变为0.2-0.8，液体就从气体出口出去了。不 ...

在压力出口，次相设置的back flow rate中是对该相的回流情况进行设置。如果为1，则表示该相不会流出。
赞一下 回复此楼
6楼2015-03-26 11:49:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

765609806

木虫 (正式写手)
引用回帖:
6楼: Originally posted by guidao123 at 2015-03-26 11:49:06
在压力出口，次相设置的back flow rate中是对该相的回流情况进行设置。如果为1，则表示该相不会流出。...

谢谢，我试试！
回复此楼
7楼2015-03-26 15:19:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

765609806

木虫 (正式写手)
引用回帖:
6楼: Originally posted by guidao123 at 2015-03-26 11:49:06
在压力出口，次相设置的back flow rate中是对该相的回流情况进行设置。如果为1，则表示该相不会流出。...

我设置了，发现设置为1和0 没有什么差别，流体的流动方向是一样的。。。
赞一下 回复此楼
8楼2015-03-31 09:47:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
765609806: 金币+5 2015-03-31 14:48:32
用脱气边界条件，请百度这个UDF
赞一下 回复此楼
9楼2015-03-31 12:13:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenjianbiao

新虫 (小有名气)
楼主，请问您这个问题解决了吗？我也遇到了相同的问题，本来想发帖，刚好搜到了你的帖子。
我在文献里看到，这种情况他们使用的都是压力出口，也就是pressure outlet，但是同时又可以使气相只从气相出口出，液相只从液相出口出，感觉他们是在边界处用了UDF进行处理，不知道你现在搞定没，咱们可以讨论讨论。
赞一下 回复此楼
10楼2015-04-23 09:48:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
