[ÇóÖú] ¸µÀïÒ¶¹âѧMATLAB·ÂÕæµÄÎÊÌâ

À´¸ö´óÉñ°É£¡ÎÒ¸ãÁ˺ܶàÌìʵÔڸ㲻³ö²ÅÉÏÕâÀ´Îʵģ¡£¡£¡

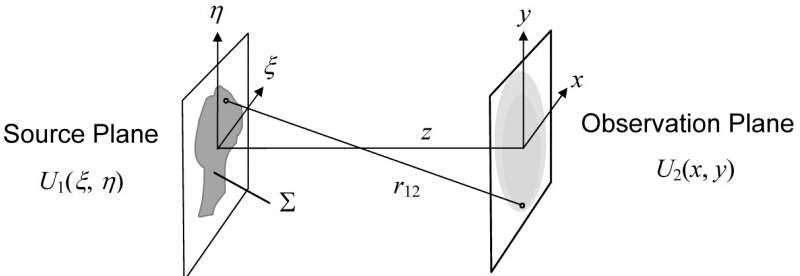

ÒªÔÚMATLABÖÐÄ£Äâ ¹âµÄÑÜÉ䣬ÓÃµÄ DavidGeorgeVoelz_Computational_Fourier_Optics_a_MATLAB_tutorial Õâ±¾ÊéµÄ´úÂëºÍ²åͼ
¸µÀïÒ¶¹âѧMATLAB·ÂÕæµÄÎÊÌâ
¸µÀïÒ¶¹âѧMATLAB·ÂÕæµÄÎÊÌâ-1

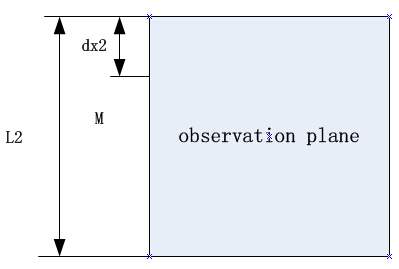

ʵ¼ÊʵÑéÖУ¬observation plane´¦·ÅÖõÄÊÇÒ»¸öCCDÏà»ú
Ïà»úµÄÏñËØ³ß´çΪdx2 = 29.6 um
ͼƬµÄ´óСΪ       512 x 512£¬     M = 512
L2 = M*dx2    (1.52 cm)
dx2£¬M  £¬ L2 ÕâЩ²ÎÊý¶¼Êǹ̶¨µÄ£¬²»Äܸıä

´«²¥¾àÀë z = 5 cm£¬¹âµÄ²¨³¤ lambda = 675 nm

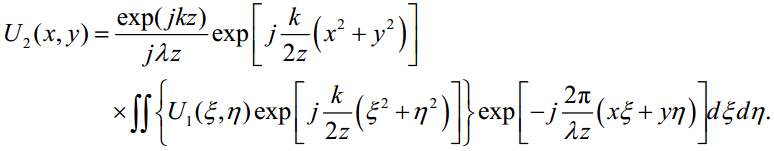

ÔËÓ÷òÀź̷ÑÑÜÉ乫ʽ
¸µÀïÒ¶¹âѧMATLAB·ÂÕæµÄÎÊÌâ-2
¸µÀïÒ¶¹âѧMATLAB·ÂÕæµÄÎÊÌâ-3

µÃµ½dx1 = lambda*z/L2  (dx1 Ϊsource plane ´¦µÄÏñËØ³ß´ç£¬Îª2.227um)
L1 = M*dx1      (L1Ϊsource planeµÄ±ß³¤ 1.14 mm£¬source plane´¦Ò²ÊÇÒ»¸ö M x M ´óСµÄͼƬ)

ÎҵķÂÕæÊÇÔÚsource plane ´¦·ÅÖÃÒ»¸ö±ß³¤ D = 50 um µÄͼƬ£¨´Ë´¦Óþؿ״úÌæ£©£¬È»ºóµÃµ½ÑÜÉäͼÑù£¬Õâ¸ö D Ò²Êǹ̶¨²»ÄܱäµÄ
µ«ÊÇÕâÑùÒ»À´£¬D/dx1 = 22.4521 ¸öÏñËØ£¬Í¼Æ¬»ù±¾ÉÏ¿´²»³öϸ½Ú
w = D/2

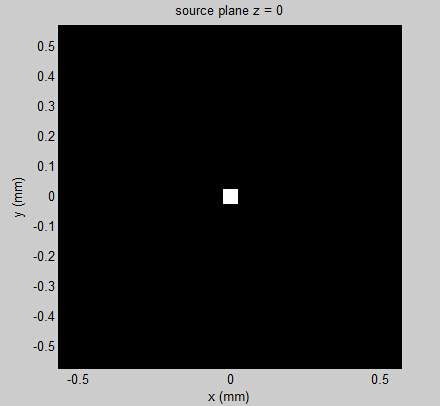

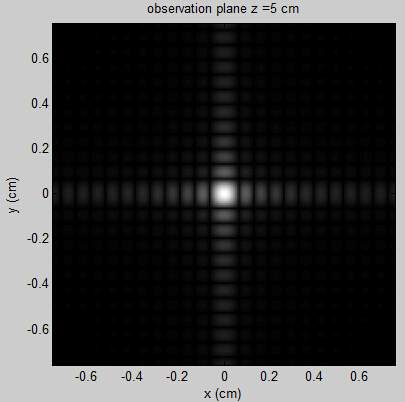

·ÂÕæ½á¹ûÈçÏÂ
¸µÀïÒ¶¹âѧMATLAB·ÂÕæµÄÎÊÌâ-4
¸µÀïÒ¶¹âѧMATLAB·ÂÕæµÄÎÊÌâ-5

ÎÒµÄÎÊÌâÊÇ dx2 £¬M £¬lambda £¬z £¬D ÕâЩ²ÎÊý¶¨ËÀÁË£¬ÄÇôdx1 £¬L1  ÕâЩ²ÎÊý¸ù¾Ý¹«Ê½Ò²¶¨ËÀÁË£¬µ¼ÖÂÎÒ²åÈëµÄͼƬ¿´²»³öϸ½Ú£¨D/dx1 = 22.4521 ¸öÏñËØ£©
ÎÒÏëµÄÊÇÔÚsource plane ´¦µÄ L1 ÄÜ·ñËõС£¬È»ºóM»¹ÊDz»±äµÄ£¬ÕâÑùdx1¾Í±äСÁË£¬D/dx1¾ÍÄܸü´óЩ£¬²åÈëµÄͼƬҲÄÜ¿´µ½¸ü¶àµÄϸ½Ú£¿
Ôڱ߳¤ÎªDµÄ¾ØÐο×Íâ¶¼ÊÇ0£¬ËùÒÔL1µÄËõСÔÚÕæÊµµÄʵÑéÖÐÎ޹ؽôÒª

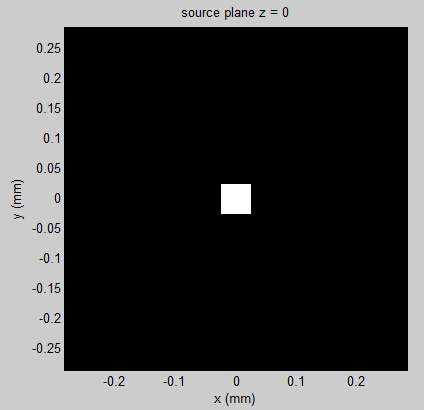

¾ÍÏñÏÂÃæÕâÑù
¸µÀïÒ¶¹âѧMATLAB·ÂÕæµÄÎÊÌâ-6


%========================================
clear all;clc;

cm = 1e-2;
mm = 1e-3;
um = 1e-6;
nm = 1e-9;
%%
lambda = 675*nm;
k = 2*pi/lambda;

dx2 = 29.6*um;
M = 512;
z = 5*cm;
%%
L2 = M*dx2;
L1 = lambda*z/dx2;
dx1 = L1/M;

w = 25*um;    % Õâ¸ö w = D/2
%%
x1 = -L1/2:dx1:L1/2-dx1;
y1 = x1;
[X1,Y1] = meshgrid(x1,y1);
u1 = rect(X1/(2*w)).*rect(Y1/(2*w));

figure(1)  %irradiance image
imagesc(x1./mm,y1./mm,u1);
xlabel(\'x (mm)\'); ylabel(\'y (mm)\'); title(\'source plane z = 0\');
colormap(\'gray\');
axis square;
axis xy;
%%
[u2,L2]=propFF(u1,L1,lambda,z);
dx2 = L2/M;
x2 = -L2/2:dx2:L2/2-dx2; %obs ords
y2 = x2;
I2 = abs(u2.^2);

figure(2)  %irradiance image
imagesc(x2./cm,y2./cm,nthroot(I2,3));
xlabel(\'x (cm)\'); ylabel(\'y (cm)\'); title(strcat(\'observation plane z = \',num2str(z/cm),\' cm\'));
colormap(\'gray\');
axis square;
axis xy;
%=================================================
function [out] = rect(x)

out=abs(x)<=1/2;
end
%=================================================
function[u2,L2]=propFF(u1,L1,lambda,z)
% propagation - Fraunhofer pattern
% assumes uniform sampling
% u1 - source plane field
% L1 - source plane side length
% lambda - wavelength
% z - propagation distance
% L2 - observation plane side length
% u2 - observation plane field
%
[M,N] = size(u1); %get input field array size
dx1 = L1/M; %source sample interval
k = 2*pi/lambda; %wavenumber
%
L2 = lambda*z/dx1; %obs sidelength
dx2 = lambda*z/L1; %obs sample interval
x2 = -L2/2:dx2:L2/2-dx2; %obs coords
[X2,Y2] = meshgrid(x2,x2);
%
c = 1/(j*lambda*z)*exp(j*k/(2*z)*(X2.^2+Y2.^2));
u2 = c.*ifftshift(fft2(fftshift(u1)))*dx1^2;
end
%====================================================

[ Last edited by shepherd2014 on 2015-3-19 at 10:31 ]
