小木虫论坛-学术科研互动平台 » 专业学科区 » 物理 » 原子、分子&光学 » 求救, 用Matlab fft作光学仿真
121/2返回列表12下一页
查看: 3032  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xyz60301

新虫 (初入文坛)

[求助] 求救, 用Matlab fft作光学仿真 已有2人参与

С?????????????
???????????й????????γ????沨,

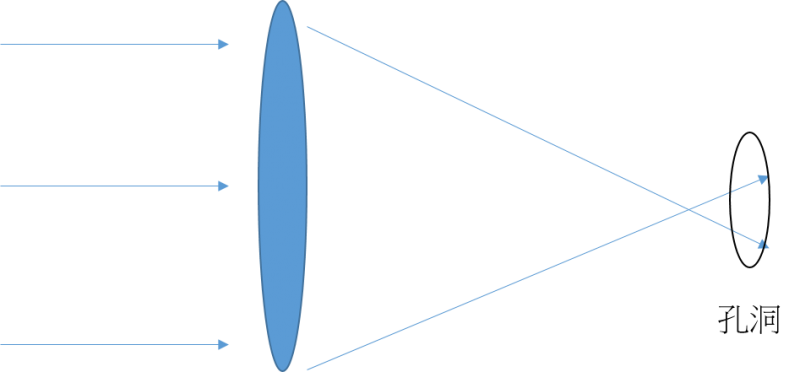

?????????????????????????????λ????????Σ????????ο????λ?ò??????,???????????(?D?1)

???????????Fourier Optics????д??????????????д?????Fresnel Diffraction Integration????????????????????????????????????? (?D?2)

????????????????
E1 = E0.*pupil.* exp(-1i*k/(2*f)*r1.^2) ; E0=1%??沨

pupil???????С,??0.1m,????1m
???E1???????????????????????????

?????????????????????????????????θ???????

????????????????????????
???????·?????????????????????????θ??????????????????????????????????????

???λ?????????

PS: ?????????????????????м?????????,??????D???????sinc

PS2: ??????????????????????????????仯???????????s?l?F???????,?????L???????,?@???????????!?

???, ??Matlab fft?????????


???, ??Matlab fft?????????-1
回复此楼

» 收录本帖的淘帖专辑推荐

matlab

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-25 10:20:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

myredleaf

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
看我的帖子，有一个MATLAB的光学仿真扩展包，你可以用来验证一下结果

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
万马千军，不计其数
3楼2014-05-25 14:00:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xyz60301

新虫 (初入文坛)
補上Matlab Code
clear all
wvl=632.8e-9; delta2=2e-7;f=1;Dz=1.002;N=2^10; pinr=10.1e-7;
L=wvl/delta2*Dz ;
k=2*pi/wvl; delta1= L/N;

[x1 y1] = meshgrid((-N/2 : N/2-1) * delta1);
x1_0 = (-N/2 : N/2-1) * delta1 ; y1_0 = x1_0 ;

%建立Lens
r1 = sqrt(x1.^2 + y1.^2);
pupil = r1 <= (0.1)* ones(N,N);
E0=1;
E1 = E0.*pupil.* exp(-1i*k/(2*f)*r1.^2) ;

[x2 y2] = meshgrid((-N/2 : N/2-1) / (N*d1)*wvl*Dz);
ft2(g, delta)=fftshift(fft2(fftshift(g))) * delta^2;
% evaluate the Fresnel-Kirchhoff integral
Uout = 1 / (i*wvl*Dz)  .* exp(i * k/(2*Dz) * (x2.^2 + y2.^2))  .* ft2(Uin .* exp(i * k/(2*Dz) ...
* (x1.^2 + y1.^2)), d1);

x2_0=x2(1,;y2_0=x2_0;

%加上pinhole

[E3,I3,II3, x2,y2 ] = addpinhole(E2,x2,y2,pinr);

%傳播
Dz2=100e-6;
[E4, x3, y3] =one_step_prop(E3, wvl, delta2, Dz2); (同 Fresnel-Kirchhoff integral)
x3_0=x3(1,;y3_0=x3_0;
I4= abs(E4).^2;
赞一下 回复此楼
2楼2014-05-25 11:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyz60301

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by myredleaf at 2014-05-25 14:00:57
看我的帖子，有一个MATLAB的光学仿真扩展包，你可以用来验证一下结果

居然是Lightpipe中文化的作者!!
我之前已經看過您附的檔案了,感謝你的分享

但是不知道是不是因為Lightpipe是比較久以前寫的
無法定義觀察面上的座標(還是是我沒看到?)
赞一下 回复此楼
4楼2014-05-25 14:15:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyz60301

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by myredleaf at 2014-05-25 14:00:57
看我的帖子，有一个MATLAB的光学仿真扩展包，你可以用来验证一下结果

补上code,这样应该没错吧
m=1;
cm=1e-2*m; mm=1e-3*m; nm=1e-9*m;

size=0.5*m; lambda=633*nm; f=1*m;
z=1*m-100e-6; R1=0.1;R2=2e-6;
N=2^10;

F=LPBegin(size,lambda,N);
F=LPCircAperture(R1,0,0,F);
I0=LPIntensity(0,F);

F=LPLens(f,0,0,F); F=LPFresnel(z,F);
I1=LPIntensity(0,F);
Fhigh_freq=LPCircAperture(R2,0,0,F);
Fhigh_freq=LPFresnel(1,Fhigh_freq);

Ihigh_freq=LPIntensity(1,Fhigh_freq);
赞一下 回复此楼
5楼2014-05-25 14:24:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myredleaf

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by xyz60301 at 2014-05-25 14:15:36
居然是Lightpipe中文化的作者!!
我之前已經看過您附的檔案了,感謝你的分享

但是不知道是不是因為Lightpipe是比較久以前寫的
無法定義觀察面上的座標(還是是我沒看到?)...

别加这么大的帽子，就是当年粗翻了一下使用手册而已。

[ 发自小木虫客户端 ]
赞一下 回复此楼
万马千军，不计其数
6楼2014-05-25 15:37:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myredleaf

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by xyz60301 at 2014-05-25 14:24:14
补上code,这样应该没错吧
m=1;
cm=1e-2*m; mm=1e-3*m; nm=1e-9*m;

size=0.5*m; lambda=633*nm; f=1*m;
z=1*m-100e-6; R1=0.1;R2=2e-6;
N=2^10;

F=LPBegin(size,lambda,N);
F=LPCircAperture(R1,0,0,F); ...

这个包已经好久没用过了，你还是自己试试吧。至于坐标问题，我当初是导出到二维数组里自己算的，无非就是一些平移嘛

[ 发自小木虫客户端 ]
赞一下 回复此楼
万马千军，不计其数
7楼2014-05-25 15:41:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天马行空T

金虫 (著名写手)
楼主的 Dz=1.002;
delta1= L/N; 这两个量是什么意义？
看不明白
赞一下 回复此楼
电子学与信息系统(74)医药科学(71)无机非金属材料(70)化学工程及工业化学(67)
8楼2014-10-15 13:51:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天马行空T

金虫 (著名写手)
引用回帖:
2楼: Originally posted by xyz60301 at 2014-05-25 11:01:43
補上Matlab Code
clear all
wvl=632.8e-9; delta2=2e-7;f=1;Dz=1.002;N=2^10; pinr=10.1e-7;
L=wvl/delta2*Dz ;
k=2*pi/wvl; delta1= L/N;

= meshgrid((-N/2 : N/2-1) * delta1);
x1_0 = (-N/2 : N/2-1 ...

楼主这样写结果肯定不对
赞一下 回复此楼
电子学与信息系统(74)医药科学(71)无机非金属材料(70)化学工程及工业化学(67)
9楼2014-10-15 14:22:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天马行空T

金虫 (著名写手)

【答案】应助回帖

楼主这样写肯定不对
赞一下 回复此楼
电子学与信息系统(74)医药科学(71)无机非金属材料(70)化学工程及工业化学(67)
10楼2014-10-15 14:22:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
