版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

>论坛更新日志 (4777)
>虫友互识 (486)
>文献求助 (405)
>导师招生 (304)
>论文投稿 (192)
>博后之家 (160)
>硕博家园 (151)
>休闲灌水 (121)
>考博 (116)
>招聘信息布告栏 (110)
>基金申请 (99)
>论文道贺祈福 (78)
>考研 (75)
>教师之家 (66)
>公派出国 (63)
>高分子 (41)

返回列表

1991811

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 1466.3
帖子: 75
在线: 56.6小时
虫号: 2711167
注册: 2013-10-10
专业: 金属材料的磨损与磨蚀

[求助] 自己练的合金，一直看不出来组织是什么，求大神指点已有3人参与

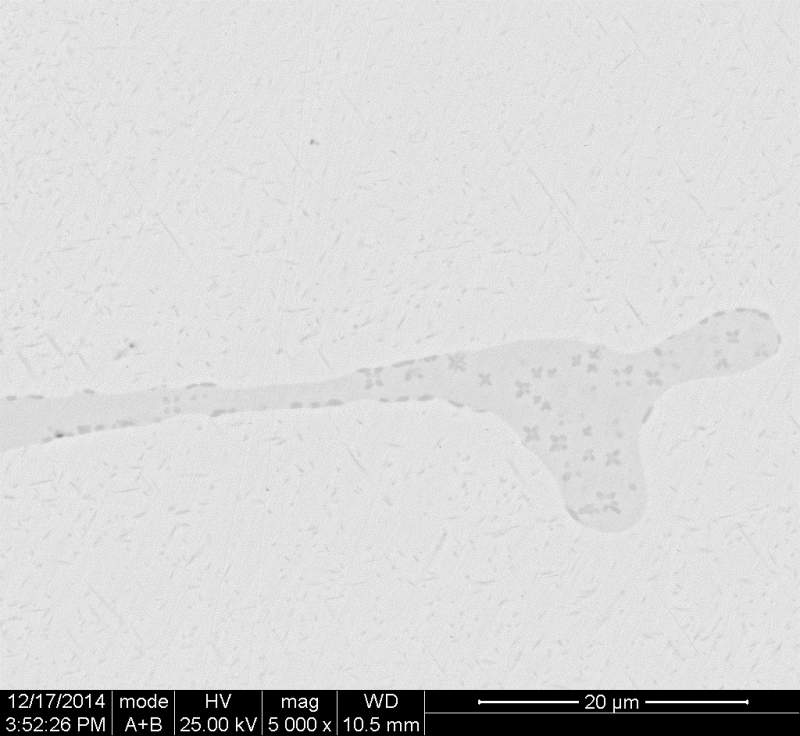

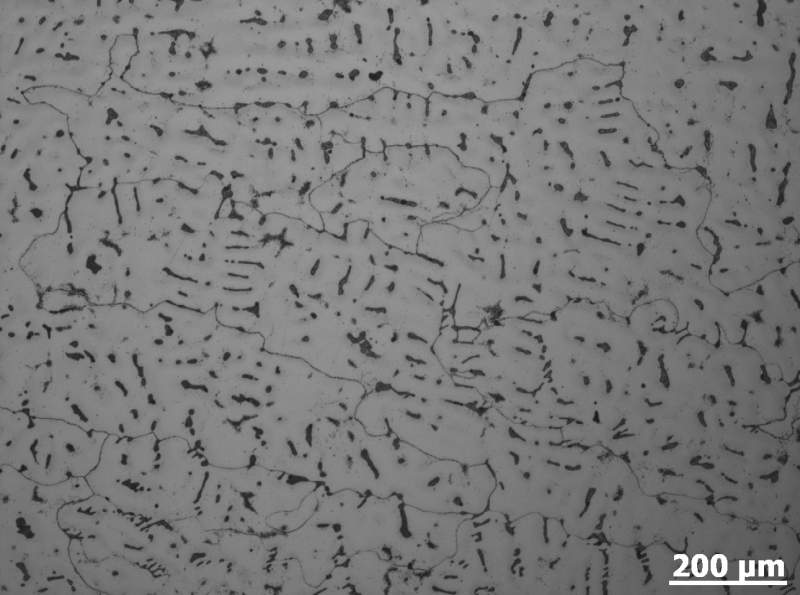

合金成分是Fe-20Ni-20Cr-3Al，XRD打出来只有奥氏体相，但从金相图片上看像是两相，也像是枝晶组织，不知道是什么啊。第二张照片是放大的SEM 图片，中间像花一样的东西富Al和Ni，求问问大神是不是类似高温合金中的NiAl相或是Ni3Al相啊



回复此楼

1楼2015-03-12 08:56:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

MM-EPI: 1
应助: 559 (博士)
金币: 6177.4
红花: 82
帖子: 1139
在线: 299.5小时
虫号: 1651509
注册: 2012-02-28
专业: 金属结构材料

【答案】应助回帖

感谢参与，应助指数 +1

XRD分析出?硎莂ustenite，那dendrite的部分就是iron austenite。至於樹枝間會是共晶相，應該是量太少，所以XRD打不出?怼＿@可能要進TEM?矸治觥Ｒ驗槟愕腃r很高，所以應該不會是單純的鎳鋁介金屬，另外也有可能是鐵鋁介金屬。

赞一下

回复此楼

2楼2015-03-12 11:17:57

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

freehope

木虫 (正式写手)

应助: 107 (高中生)
金币: 1594.3
红花: 8
帖子: 474
在线: 107.8小时
虫号: 1346142
注册: 2011-07-15
性别: GG
专业: 金属材料的微观结构

【答案】应助回帖

感谢参与，应助指数 +1

你的金相图片照的非常好，请问你是如何做金相的？ etch的配方和时间是？学习一下。

另外我认同你的观点，是CRAL的一些金属间化合物。但体系中有FE 也不排除少量FE取代了CR的位置。看你金相这么多的富Cr相，xrd应该是可以看到的。我建议你抛光之后直接进行xrd测量，不要etch。另外最好用Cr的靶进行xrd测量。Cu靶背地太高，加了单色器后intensity又太低。增加xrd时间，应该是可以看到CrAL。

另外自己开发合金很高大上啊，学习一下。我也是做钢的，有机会合作一下

赞一下

回复此楼

多知道点常识，少想什么终极奥义。

3楼2015-03-12 16:30:50

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

1991811

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 1466.3
帖子: 75
在线: 56.6小时
虫号: 2711167
注册: 2013-10-10
专业: 金属材料的磨损与磨蚀

引用回帖:

3楼: Originally posted by freehope at 2015-03-12 16:30:50
你的金相图片照的非常好，请问你是如何做金相的？ etch的配方和时间是？学习一下。

另外我认同你的观点，是CRAL的一些金属间化合物。但体系中有FE 也不排除少量FE取代了CR的位置。看你金相这么多的富Cr相，xrd ...

就是用10%的草酸溶液电解浸蚀的 4V左右的电压半分钟就可以了

赞一下

回复此楼

4楼2015-03-12 18:01:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
