应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 其它 » 有关电池前驱体的问题，求大神指点
211/3返回列表123下一页
查看: 2356  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

我在227

新虫 (初入文坛)

[求助] 有关电池前驱体的问题，求大神指点 已有6人参与

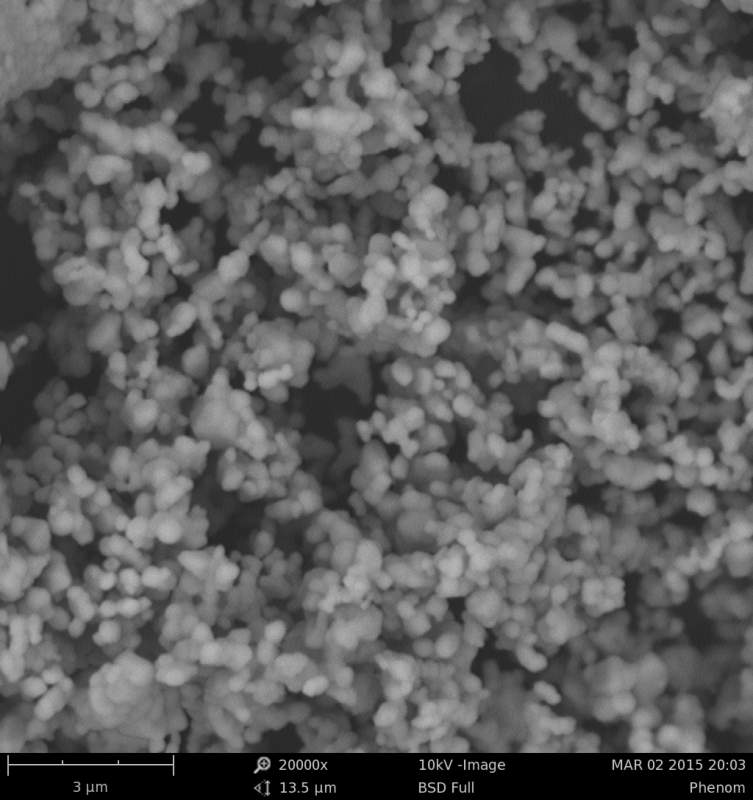

前驱体烧结前是纤维状怎样保持烧结之后还是纤维状？？本人现在研究有关电池方面的一些问题，希望各位大神能够指点指点啊，我现在的前驱体是纤维状的，我希望烧结之后还能够是纤维状的，这该怎么办啊？？现在烧结之后用电镜观察还是像是断掉的纤维状，呈现纳米颗粒状。。。。

有关电池前驱体的问题，求大神指点
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-04 10:43:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jwzhang

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你的前驱体是碳酸盐还是氢氧化物，如果是氢氧化物还有可能通过控制升温速率来保持纤维状，如果是碳酸盐基本不可能，因为烧结前后质量损失较大，纤维很容易就断掉了！而且我看你的SEM图中纤维直径比较小，更难保持形貌了。
赞一下(2人) 回复此楼
7楼2015-03-06 08:34:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

我在227

新虫 (初入文坛)
虽然问题没有解决，但还是谢谢你啊。。。。
赞一下 回复此楼
2楼2015-03-04 16:54:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张正佑

铁虫 (小有名气)
具体什么东西？

[ 发自手机版 http://muchong.com/3g ]
回复此楼
人生路 莫慌张
3楼2015-03-04 19:09:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我在227

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 张正佑 at 2015-03-04 19:09:35
具体什么东西？

具体是我做的是三元材料，我的前驱体是纤维状的，我希望我烧结之后的正极材料也是纤维状的，可是事实是我烧出来的纤维状断裂了，现在找不到合适的方法，不知道是哪个步骤做的有点问题，还是三元的这种的就是烧不出来纤维状的啊？？
赞一下 回复此楼
4楼2015-03-05 09:14:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiekongwei

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
升温速度慢一点呢，1℃/min，自然降温 试试
赞一下 回复此楼
好好学习天天向上
5楼2015-03-05 14:18:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w_yuanzhong

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
烧前前驱体是什么物相？烧结过程中发生了什么物相变化？
赞一下 回复此楼
The good life is one inspired by love and guided by knowledge!
6楼2015-03-05 15:18:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我在227

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by xiekongwei at 2015-03-05 14:18:13
升温速度慢一点呢，1℃/min，自然降温 试试

这个跟升温速度有关么？？我现在的升温速度确实有点快，5℃/min呢。。。。
赞一下 回复此楼
8楼2015-03-06 10:31:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我在227

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by w_yuanzhong at 2015-03-05 15:18:06
烧前前驱体是什么物相？烧结过程中发生了什么物相变化？

我烧结之前就是我所说的纤维状的（在电镜下面观察），希望烧出来是中间空芯的，但整体还是纤维状的，但是现在烧出来的都是看起来像是断掉的。。。我是在空气中烧的，肯定是把那些有机物都烧掉了(烧结的温度达到850℃呢），剩下一些无机物，这些无机物就是我所需要的正极材料。。。求大神指点啊。。
赞一下 回复此楼
9楼2015-03-06 10:36:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我在227

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by jwzhang at 2015-03-06 08:34:46
你的前驱体是碳酸盐还是氢氧化物，如果是氢氧化物还有可能通过控制升温速率来保持纤维状，如果是碳酸盐基本不可能，因为烧结前后质量损失较大，纤维很容易就断掉了！而且我看你的SEM图中纤维直径比较小，更难保持形 ...

我的前驱体是醋酸盐，是不是醋酸盐跟你说的碳酸盐差不多一个道理啊，就是烧结前后质量损失较大，纤维容易断掉啊？？我的前驱体的直径也比较小大概也是几百个纳米。。。那我要是现在换成硝酸盐？硫酸盐？？我肯定是要找一个能溶于水的盐，我做的是镍钴锰，换成哪种盐它能烧成纤维状的可能性比较大啊?
赞一下 回复此楼
10楼2015-03-06 10:51:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 我在227 的主题更新
211/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
