[求助] fluent绘出的云图中如何截取自己需要的那部分? 已有1人参与

fluent绘出的云图中如何截取自己需要的那部分?

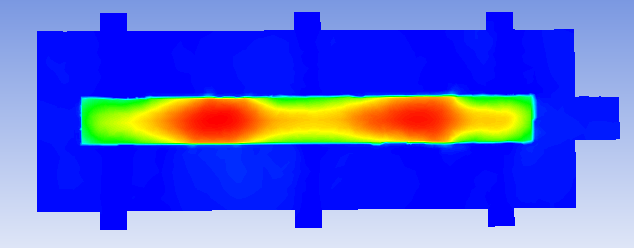

比如下图,是一根高温铁棒在水中冷却的温度云图,我只需要铁棒的截图,不要周围水的那部分,如何操作才能只取出中间铁棒的那部分截图呢?
若能得到大家指点,感激不尽!

fluent绘出的云图中如何截取自己需要的那部分?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pandaqiaona

新虫 (初入文坛)

看来得PS处理了
2楼2015-03-09 15:18:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgh1234

新虫 (小有名气)

【答案】应助回帖

首先要知道铁棒所在那个面的确切坐标,然后点击surface-plan,输入铁棒所在那个面的坐标,在设置surface-link输入铁棒四个顶点所在的确切坐标。最后点击display-counters,选中面和线点就行。
3楼2016-09-12 21:07:07
