[求助] 网格问题及turbulent viscosity limit问题 已有1人参与

大家好, 我现在在做燃烧模拟方面的论文,遇上了有Ansys 网格和 Fluent 方面的问题, 希望能得到大家的帮助和指教。

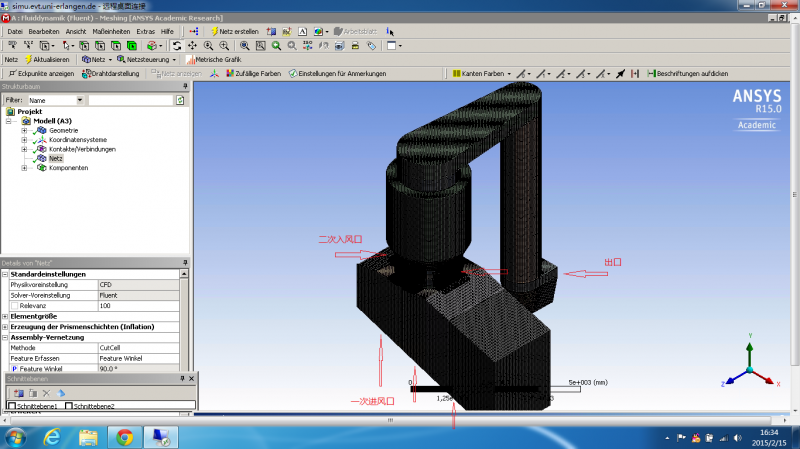

我是用Ansys 建模, 然后用ansys 自带的cutcell方法 网格化, 现在总共有1.67百万个小格, 网格质量用skewness检测为0.0379, (0到1, 越小说明质量越好)

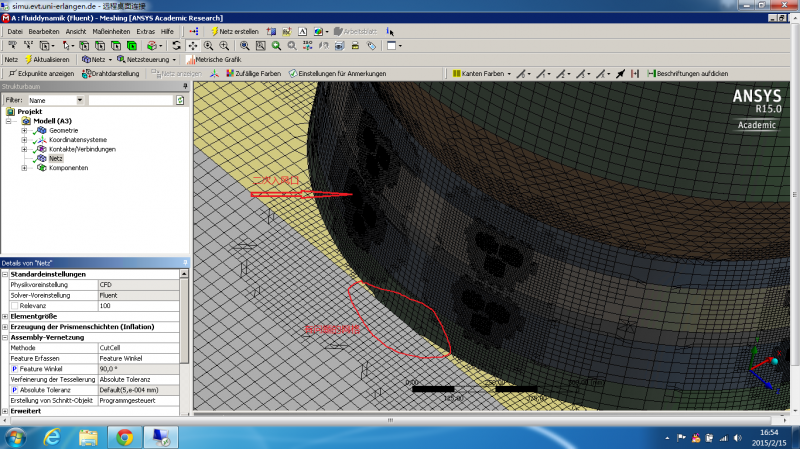

在二次进风口与下面的炉接触边上出现小区域的网格问题, 如图2

我用这个mesh 格式进行fluent 模拟, 用的是k-epsilon realized方法, 出现了turbulent viscosity limit问题, 同时质量守恒方面显示二次进风口为出口,原本的出口现在进风, 但不是我输进去的质量流量。
我认为问题就出现在了我如指的问题网格上, 但我再细化网格, 还是有这方面的问题,想请问大神, 如何改进网格, 如何改进粘度限制问题, 谢谢大家

网格问题及turbulent viscosity limit问题


网格问题及turbulent viscosity limit问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tan12345

新虫 (初入文坛)

【答案】应助回帖

问一下,你的问题解决了吗?我也想用ansys做一个燃烧方面的问题,能不能帮我推荐一本相关方面的教程啊?
2楼2015-08-18 22:33:43
