[求助] 如何划分此图网格？要求EquiSize Skew最好小于0.1

谢谢各位关注！

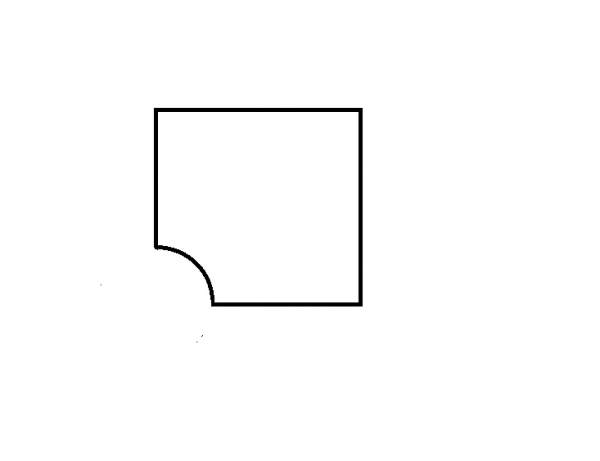

如何划分此图网格？要求EquiSize Skew最好小于0.1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
谋事在人
1楼 2013-06-18 09:24:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+3, 谢谢参与！ 2013-06-19 17:42:52
有两种方法可以试一下：
1  沿左上-右下 对角线将面切割为两块，然后采用 MAP 方式划分网格；
2  沿右上角点-小孔圆心画直线，用来将面切割为两块，然后采用 MAP 方式划分网格。
可以通过合理设置单元边长和  Space 参数来调整网格形状，使其满足要求。
赞一下 回复此楼
2楼2013-06-18 09:38:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-06-19 17:43:00
0.1以下？你对网格质量的要求这么高吗？这个模型pave不知道效果怎么样
赞一下 回复此楼
我要奋斗到底
3楼2013-06-18 09:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ciya_zhou

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 5超7 at 2013-06-18 09:53:14
0.1以下？你对网格质量的要求这么高吗？这个模型pave不知道效果怎么样

多谢关注~
这个2D图形只是模型的4分之一。
我用vof计算的时候，老是不收敛。然后发现自己的网格中有几个网格的EquiSize Skew大于0.5。估计是网格的问题，所以问问研友，这个网格划分问题~
赞一下 回复此楼
谋事在人
4楼2013-06-18 10:08:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yu4jinyuan6729

金虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-06-19 17:43:06
内部的1/4小圆用O型网格
赞一下 回复此楼
5楼2013-06-18 12:26:53
