[求助] ICEM中画网格问题，导入fluent中只留下了一半，另一半消失 已有1人参与

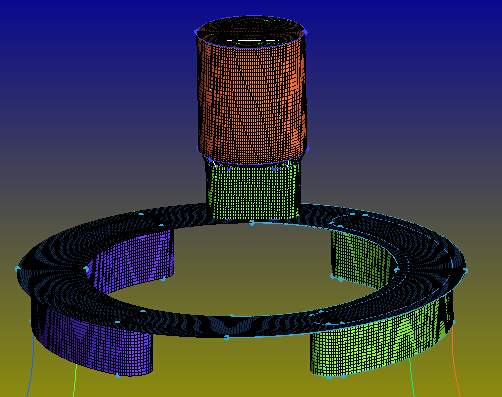

因为模型是对称的，所有在画中间部分的网格的时候，我就只用了模型的一半建了块，后来生产网格后，通过镜像得到左边的网格，但是导入fluent之后却只有右边部分，求高手帮忙解决啊，快要崩溃了....
    截图在附件中，需要模型文件的，我可以上传，求解答啊

ICEM中画网格问题，导入fluent中只留下了一半，另一半消失


ICEM中画网格问题，导入fluent中只留下了一半，另一半消失-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-02-08 12:58:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

才气粗人

铁虫 (小有名气)
先给自己顶一个，希望高手来帮忙啊...
赞一下 回复此楼
2楼2015-02-08 13:06:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
转换的时候part全部显示了么
赞一下 回复此楼
3楼2015-02-10 02:54:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DennisDon

铜虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
才气粗人: 金币+2, ★有帮助, 哈哈 2015-03-13 19:17:10
你应该只是镜像了面网格，而没有镜像体网格。在镜像时，选择镜像所有元素。
赞一下(1人) 回复此楼
4楼2015-02-10 09:18:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

才气粗人

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by openfoam at 2015-02-10 02:54:12
转换的时候part全部显示了么

谢谢了，我已经重新画了
赞一下 回复此楼
5楼2015-03-05 14:36:25
